Produktnummer: 1172A

Mikrofonkabel, Star Quad, 4 C #26 Str BC, 95 % TC French Braid, PVC-Ummantelung, flexibel

Mikrofonkabel, Sternvierer, 4 Leiter 26 AWG (30 x 40) blankes Kupfer mit hoher Leitfähigkeit, PE-Isolierung, 95 % verzinntes Kupfer, französische Abschirmung, PVC-Ummantelung, flexibel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

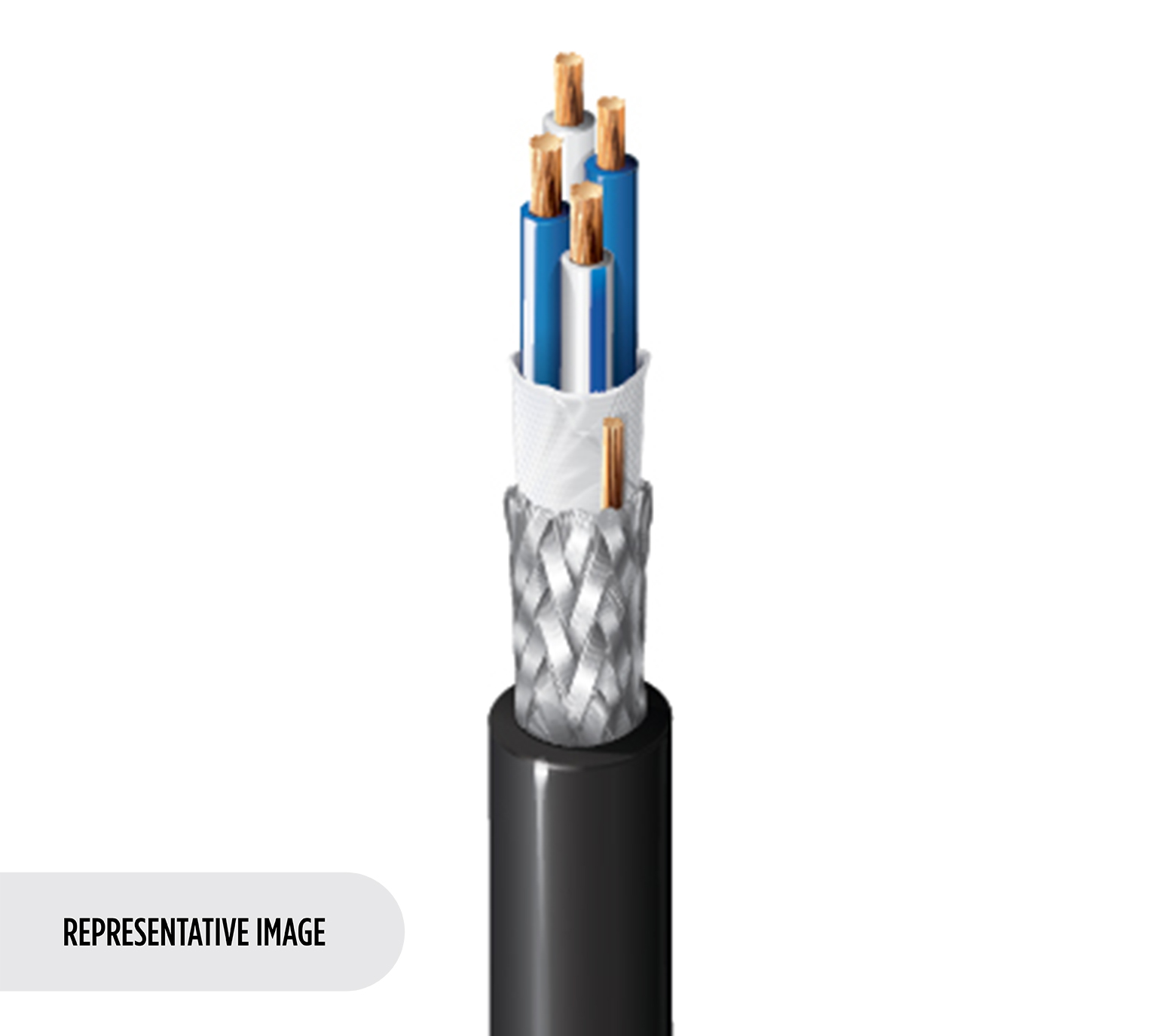

1172A
  • 1172A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Mikrofon, rauscharm für Umgebungen mit hoher elektromagnetischer Interferenz; symmetrisches analoges Audio auf Line-Pegel

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 4 26 AWG 30x40 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PE - Polyethylene 0.013 in (0.33 mm) 0.045 in (1.1 mm) Blue, White, Blue/White Stripe, White/Blue Stripe

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type Notes
French Braid Tinned Copper (TC) 95% 28 AWG (19x40) BC Paper tape under braid with drain over tape

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.031 in (0.79 mm) 0.190 in (4.83 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,190 Zoll (4,83 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 36 Ohm/1000ft 39.2 pF/ft (129 pF/m) 0.21 µH/ft (0.69 µH/m) 66% 2.32 Amps per conductor @ 30°C

Nom äußere Abschirmung DCR@Cond DCR1-CNV

6,8 Ohm/1000 Fuß (22 Ohm/km)

Speisung

Voltage Rating
100 V

Temperatur

Operating
-20°C to +60°C

Biegeradius

Stationary Min. Installation Min.
1.9 in (48 mm) 1.9 in (48 mm)

Maximale Zugspannung

37.5 lbs (17.0 kg)

Gewicht Kabelgebinde

25 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Vierfaches Anschlussschema: Die beiden blauen Drähte (oder Drähte, die einander direkt gegenüberliegen) werden miteinander verbunden, um einen Leiter zu bilden, und in ähnlicher Weise werden die beiden weißen Drähte (oder die übrigen Drähte) miteinander verbunden, um den zweiten Leiter zu bilden.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.525 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.525 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
1172A B59500 Schwarz, matt Rolle 500 ft 612825107774
1172A B591000 Schwarz, matt Rolle 1.000 ft 612825107767 C
1172A B59N1000 Schwarz, matt Haspel mit kleiner Trommel 1.000 ft 612825367055
1172A G7X1000 Blau, matt Rolle 1.000 ft 612825107804
1172A U901000 Grau, matt Rolle 1.000 ft 612825107835
1172A G7W1000 Grün, Matt Rolle 1.000 ft 612825107798
1172A G8C1000 Lila, matt Rolle 1.000 ft
1172A G7V1000 Rot, Matt Rolle 1.000 ft 612825107781
1172A G7Y1000 Weiß, matt Rolle 1.000 ft 612825107811
1172A G8M1000 Gelb, matt Rolle 1.000 ft 612825107828
