Produktnummer: 1192A

Mikrofonkabel, Star Quad, 4 C #24 Str BC, 92 % TC-Geflecht, PVC-Ummantelung

Mikrofonkabel, Sternvierer, 4 Leiter 24 AWG (42 x 40) blankes Kupfer mit hoher Leitfähigkeit, PE-Isolierung, 92 % verzinntes Kupfergeflecht, PVC-Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

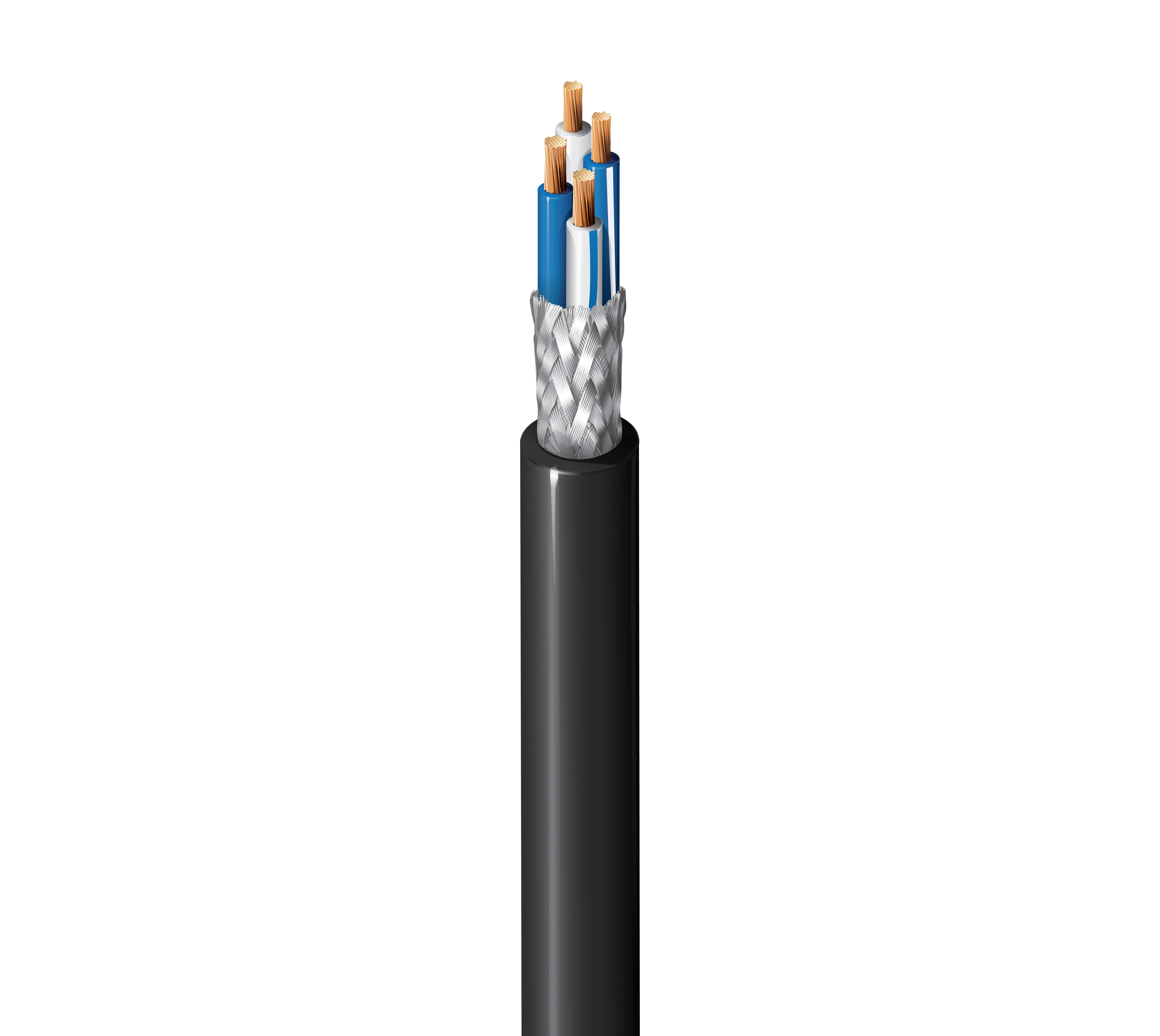

1192A
  • 1192A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Mikrofon, rauscharm für Umgebungen mit hoher elektromagnetischer Interferenz; symmetrisches analoges Audio auf Line-Pegel

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 4 24 AWG 42x40 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PE - Polyethylene 0.016 in (0.41 mm) 0.056 in (1.4 mm) Blue, White, Blue/White Stripe, White/Blue Stripe

Äußere Abschirmung

Shield Type Material Coverage Notes
Braid Tinned Copper (TC) 92% Paper tape under braid

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.044 in (1.1 mm) 0.245 in (6.22 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,245 Zoll (6,22 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 26.6 Ohm/1000ft 39.2 pF/ft (129 pF/m) 40 Ohm 0.21 µH/ft (0.69 µH/m) 66% 3.04 Amps per conductor @ 30°C

Nom äußere Abschirmung DCR@Cond DCR1-CNV

7,1 Ohm/1000 Fuß (23 Ohm/km)

Speisung

Voltage Rating
100 V

Temperatur

Operating
-30°C to +75°C

Biegeradius

Stationary Min. Installation Min.
2.5 in (64 mm) 2.5 in (64 mm)

Maximale Zugspannung

47.2 lbs (21.4 kg)

Gewicht Kabelgebinde

33 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Vierfaches Anschlussschema: Die beiden blauen Drähte (oder Drähte, die einander direkt gegenüberliegen) werden miteinander verbunden, um einen Leiter zu bilden, und in ähnlicher Weise werden die beiden weißen Drähte (oder die übrigen Drähte) miteinander verbunden, um den zweiten Leiter zu bilden.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.517 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.517 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
1192A B59100 Schwarz, matt Rolle 100 ft 612825108191
1192A B59500 Schwarz, matt Rolle 500 ft 612825108214 C
1192A B591000 Schwarz, matt Rolle 1.000 ft 612825108207 C
1192A B59N1000 Schwarz, matt Haspel mit kleiner Trommel 1.000 ft 612825108184 C
1192A G7X500 Blau, matt Rolle 500 ft 612825108269
1192A G7X1000 Blau, matt Rolle 1.000 ft 612825108252 C
1192A U901000 Grau, matt Rolle 1.000 ft 612825108283 C
1192A G7W1000 Grün, Matt Rolle 1.000 ft 612825108245 C
1192A G7WN1000 Grün, Matt Haspel mit kleiner Trommel 1.000 ft 612825108238 C
1192A G8C1000 Lila, matt Rolle 1.000 ft 612825350118
1192A G8CN1000 Lila, matt Haspel mit kleiner Trommel 1.000 ft 612825350101
1192A G7V1000 Rot, Matt Rolle 1.000 ft 612825108221 C
1192A G8M1000 Gelb, matt Rolle 1.000 ft 612825108276
