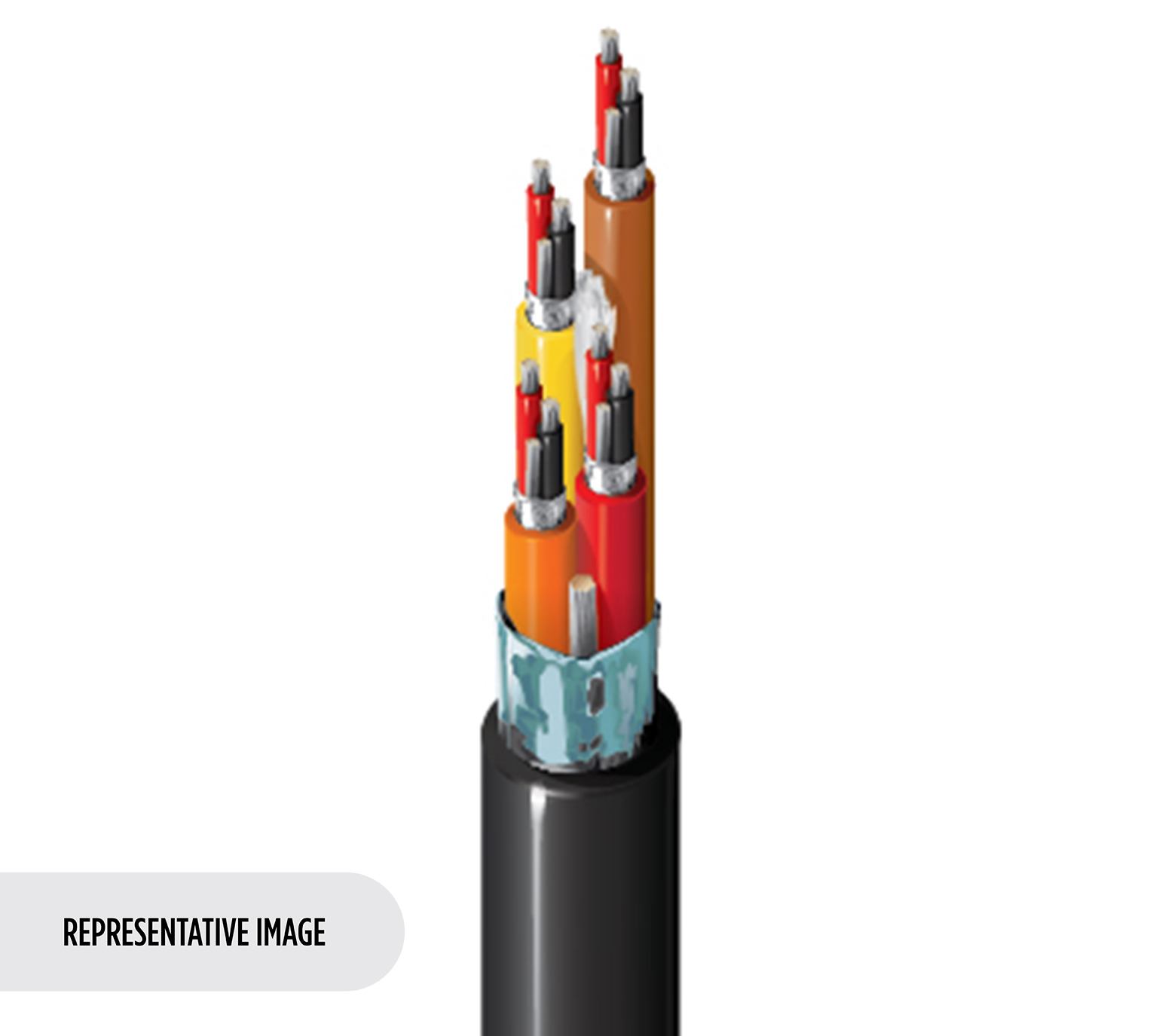

Produktnummer: 1513C

Audio-Snake-Kabel, #24-12pr Str TC, Ind. Geschirmt & Ummantelt, O/A-Folie, PVC-Ummantelung, Reißleine, CM, Flexibel

Audio-Snake-Kabel, 12 Paare 24 AWG (7 x 32) verzinntes Kupfer, PP-Isolierung, einzeln foliengeschirmt und mit PVC-Mantel, Beldfoil®-Gesamtschirmung, PVC-Mantel, Aufreißfaden, CM, flexibel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
1513C
  • 1513C
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Mehrkanalige Verbindung zwischen Audiogeräten wie Mikrofonen, Lautsprechern, Verstärkern, Mischpulten; Live-Events oder Studio-Sound; Analoges Audio

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 12 24 AWG 7x32 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PP - Polypropylene 0.008 in (0.20 mm) 0.04 in (1.0 mm) Black & Red
Yellow, Green, Blue, Violet, Grey, White, Black, Tan, Pink, Brown, Red, Orange The Colors represented in this rows are for Inner Jacket colors

Innenabschirmung

Element Shield Type Material Coverage Drainwire Type Notes
Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC Individual pair tapes are adhered to their inner jackets for easy stripping

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (65x36) TC

Innere Ummantelung

Element Material Nom. Thickness Nom. Diameter
Pair(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.113 in (2.87 mm)

Anmerkungen zur Tabelle zur inneren Ummantelung

Die inneren Ummantelungen sind nummeriert und farbig: Braun, Rot, Orange, Gelb, Grün, Blau, Violett, Grau, Weiß, Schwarz, Hellbraun, Pink

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.561 in (14.2 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,561 Zoll (14,2 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 23.3 Ohm/1000ft 31 pF/ft (100 pF/m) 58 pF/ft (190 pF/m) 50 Ohm 0.18 µH/ft (0.59 µH/m) 66% 1.05 Amps per conductor @ 25°C

Speisung

UL Voltage Rating
300 V (CM)

Temperatur

UL Temperature Operating
75°C -35°C to +75°C

Biegeradius

Stationary Min. Installation Min.
5.6 in (140 mm) 5.6 in (140 mm)

Maximale Zugspannung

220.4 lbs (99.97 kg)

Gewicht Kabelgebinde

162 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Entflammbarkeit/Brandverhalten

UL 1685, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CM

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.517 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.517 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
1513C B59500 Schwarz, matt Rolle 500 ft 612825116851 C
1513C B591000 Schwarz, matt Rolle 1.000 ft 612825116844 C
1513C B595000 Schwarz, matt Rolle 5.000 ft 612825431237
