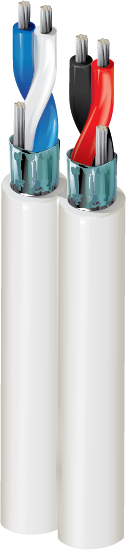

Produktnummer: 1801BD

Audio-Snake-Kabel, 2 Paar 24 AWG, TC, einzeln geschirmt, CMP

Digitales Audio-Snake-Kabel, Plenum-CMP, 2–24 AWG verzinnte Kupferpaare, FEP-Schaum-Isolierung, Flamarrest®-Ummantelung, Parallelkonstruktion

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
1801BD
  • 1801BD
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Aufnahmestudio, Radioübertragung, Sportstadion, Schwesternruf

Leiter

Size Stranding Material No. of Pairs
24 7x32 TC - Tinned Copper 2

Isolierung

Material Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene (Foam) 0.066 in (1.7 mm) Red & Black, White & Blue

Innenabschirmung

Shield Type Material
Tape Bi-Laminate (Alum+Poly)

Äußere Abschirmung

Material Coverage
Bi-Laminate (Alum+Poly) 100%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.165 x 0.345 in

Elektrik

Nom. Characteristic Impedance
110 Ohm

Verzögerung

Nom. Velocity of Prop.
78%

Hochfrequenz

Frequency [MHz]
0.384
0.7056
0.768
1.024
1.4112
1.536
2.048
2.8224
3.072
4.096
5.6448
6.144
8.192
11.2896
12.288
24.576

Speisung

UL Voltage Rating
300 V RMS

Temperatur

Operating
-20°C To +60°C

Maximale Zugspannung

33 lbs (15 kg)

Gewicht Kabelgebinde

26 lbs/1000ft (39 kg/km)

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

FT6

NEC/UL-Compliance

CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

AES/EBU

Anmerkungen

Teflon« ist eine eingetragene Marke von Chemours und wird von Belden, Inc. unter Lizenz verwendet.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.376 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.376 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
1801BD 8771000 Natur Rolle 1.000 ft 612825122982
1801BD Z4B1000 Violett Z4B Rolle 1.000 ft 612825122975
