Produktnummer: 1804A

Mikrofonkabel, Star Quad, 4 C #28 Str versilberte Kupferlegierung, 80 % TC-Geflecht, PVC-Ummantelung

Mikrofonkabel, Sternvierer, 4 Leiter 28 AWG (19 x 40) Hochleitfähige versilberte Kupferlegierung, PP-Isolierung, 80 % verzinnte Kupfergeflechtabschirmung, PVC-Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

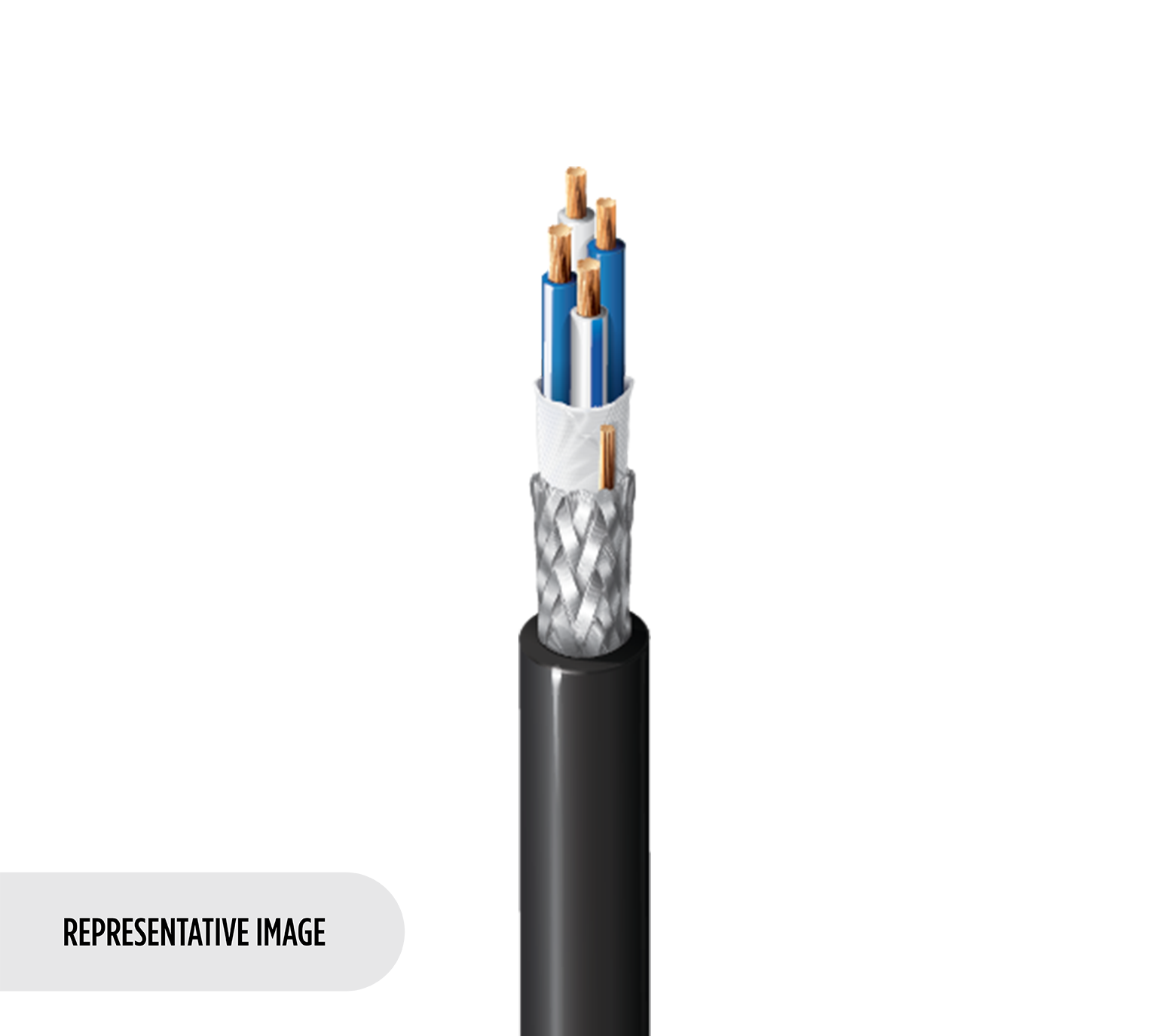

1804A
  • 1804A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Mikrofon, rauscharm für Umgebungen mit hoher elektromagnetischer Interferenz; symmetrisches analoges Audio auf Line-Pegel

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 4 28 AWG 19x40 SCA - Silvered Copper Alloy (High Conductivity)

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PP - Polypropylene 0.008 in (0.20 mm) 0.03 in (0.76 mm) Blue, White, Blue/White Stripe, White/Blue Stripe

Äußere Abschirmung

Shield Type Material Coverage
Braid Tinned Copper (TC) 80%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.014 in (0.36 mm) 0.115 in (2.92 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,115 Zoll (2,92 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 65 Ohm/1000ft 40 pF/ft (130 pF/m) 60 pF/ft (200 pF/m) 40 Ohm 0.21 µH/ft (0.69 µH/m) 66% 1.6 Amps per conductor @ 30°C

Nom äußere Abschirmung DCR@Cond DCR1-CNV

7,923 Ohm/1000 Fuß (25,99 Ohm/km)

Speisung

Voltage Rating
100 V

Temperatur

UL Temperature Operating
60°C -30°C to +60°C

Biegeradius

Stationary Min. Installation Min.
1.2 in (30 mm) 1.2 in (30 mm)

Maximale Zugspannung

9.2 lbs (4.2 kg)

Gewicht Kabelgebinde

9 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Anmerkungen

Vierfaches Anschlussschema: Die beiden blauen Drähte (oder Drähte, die einander direkt gegenüberliegen) werden miteinander verbunden, um einen Leiter zu bilden, und in ähnlicher Weise werden die beiden weißen Drähte (oder die übrigen Drähte) miteinander verbunden, um den zweiten Leiter zu bilden.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.492 Revisionsdatum: 09-07-2025

Fußnote

​​​​​​​F – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES EINZELNEN STÜCKS BETRÄGT 50'.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.492 Revisionsdatum: 09-07-2025

Fußnote

​​​​​​​F – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES EINZELNEN STÜCKS BETRÄGT 50'.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
1804A U4F500 Beige U4F Rolle 500 ft 612825123163 F
1804A J5C100 Schwarz, leuchtend-matt Rolle 100 ft 612825123149
1804A J5C500 Schwarz, leuchtend-matt Rolle 500 ft 612825123156 F
1804A G8M500 Mattgelb Rolle 500 ft 612825123132 F
