Produktnummer: 70053

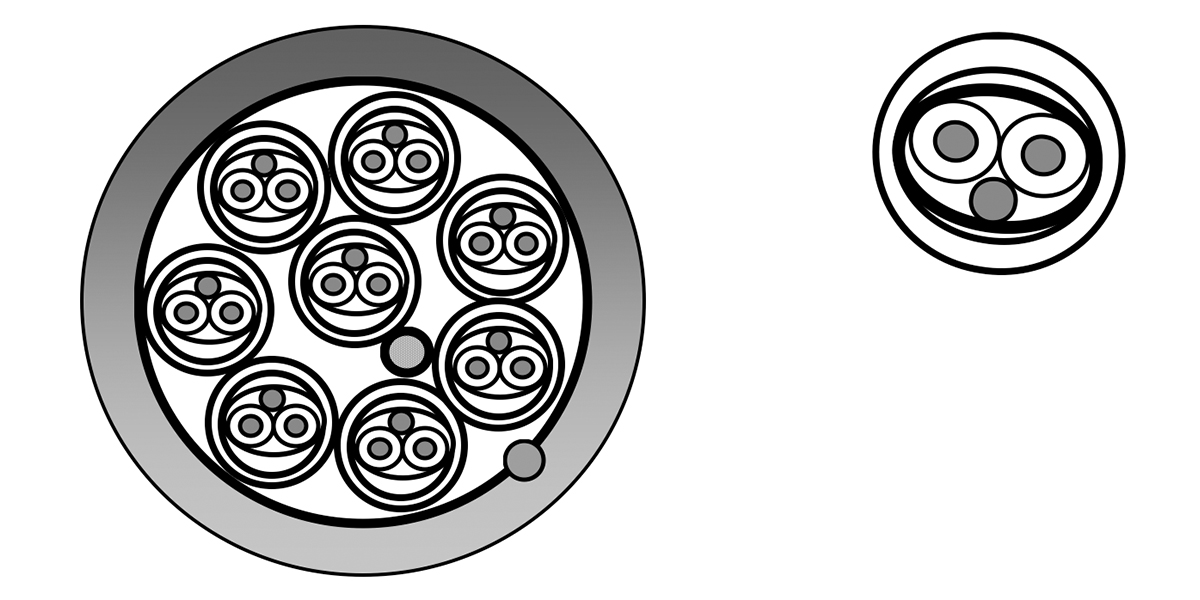

4 PAAR AES/EBU, 26AWG, ISTP, LSZH

DIGITAL AUDIO 4 PAAR AES/EBU, 26AWG/0,14mm², ISTP, LSZH

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
70053
  • 70053
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Digitales Multimodulationskabel, das in professionellen Studios für die Übertragung von analogen und digitalen Audiosignalen verwendet wird; entspricht den Anforderungen der Spezifikation AES/EBU

Leiter

Size Stranding Material
26 7x34 BC-OFHC - Oxygen-Free Bare Copper (High Conductivity)

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.10 mm (0.0433 in) White & Blue

Innenabschirmung

Material Coverage
Bi-Laminate (Alum+Poly) 100%

Anmerkungen zur Tabelle "Innere Abschirmung"

Aluminium innen

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

Innere Ummantelung

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 2.90 mm (0.114 in)

Anmerkungen zur Tabelle zur inneren Ummantelung

Elemente sind zur Identifikation nummeriert

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.20 mm (0.0472 in) 9.80 mm

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Velocity of Prop.
134.0 Ohm/km (40.84 Ohm/1000ft) 40 pF/m (12 pF/ft) 110 Ohm 80%

Biegeradius

Installation Min.
98 mm

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Fca

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Aktualisierung und Überarbeitung

Revisionsnummer: 0.173 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.173 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
70053.00100 Lila Rolle 100 m 8719605010155
70053.00500 Lila Rolle 500 m 8719605010162
