Artikelnummer: 9452

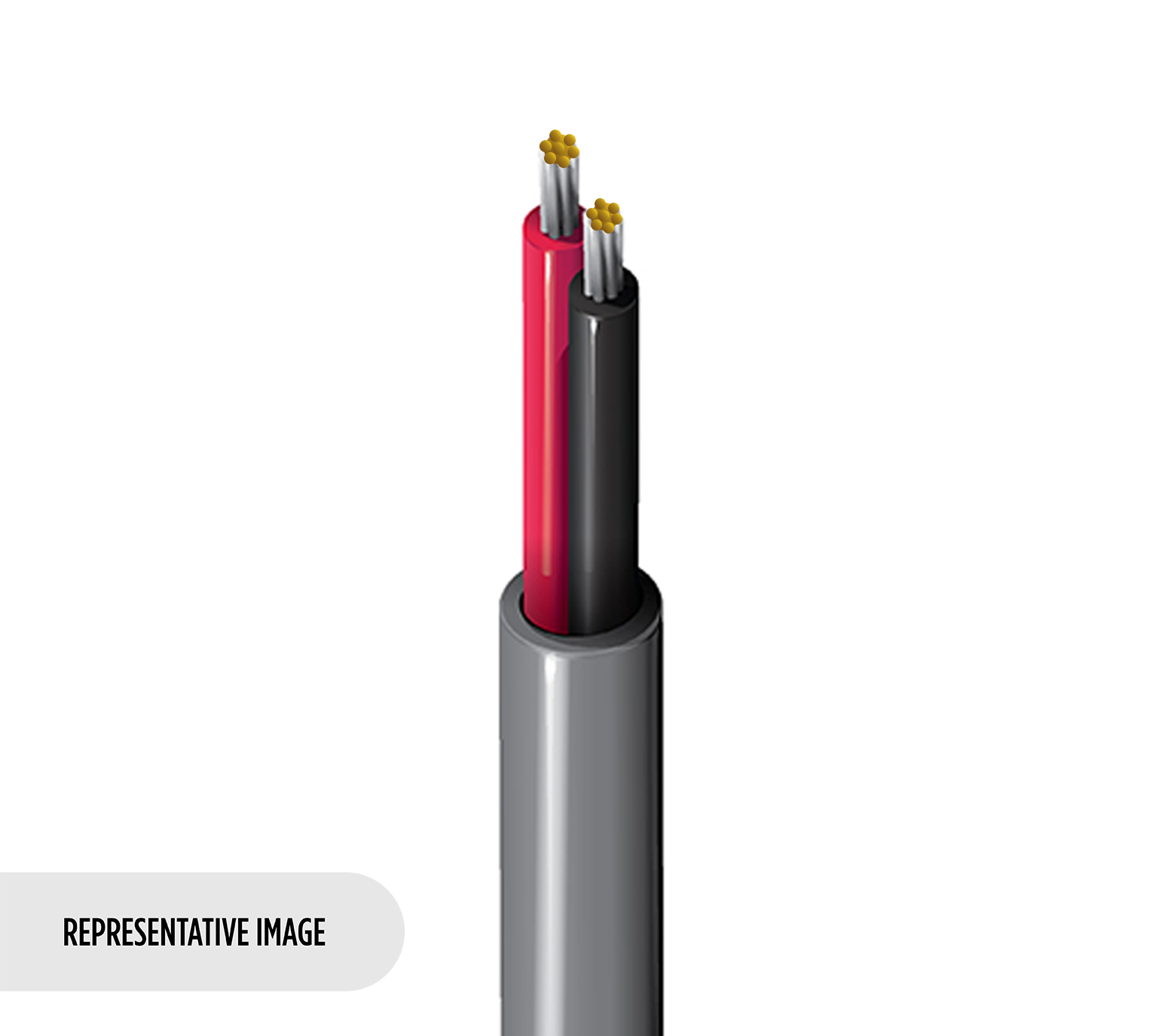

Microphone Cable, 2C #24 Str TC, Noise reducing tape, O/A Foil, PVC Jacket
Mikrofonkabel, 2 Leiter 24 AWG (19 x 36) verzinntes Kupfer (hohe Leitfähigkeit), PE-Isolierung, Rauschunterdrückungsband, Beldfoil-Gesamtabschirmung®, PVC-Ummantelung
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Mikrofon für niedrige Frequenzen oder Musikinstrumente; symmetrisches analoges Audio; rauscharm für Umgebungen mit hohem EMI-Anteil |
|---|
Konstruktionsmerkmale
Leiter
| Komponente | Anzahl der Elemente | Größe | Verseilung | Material |
|---|---|---|---|---|
| Leiter | 2 | 24 AWG | 19x36 | TC – verzinntes Kupfer (hohe Leitfähigkeit) |
Isolierung
| Komponente | Material | Nenndicke | Nenndurchmesser der Isolierung | Farbcodierung | Anmerkungen |
|---|---|---|---|---|---|
| Leiter | PE – Polyethylen | 0,008 Zoll (0,20 mm) | 0,04 Zoll (1,0 mm) | Schwarz, Rot | HDPE |
Äußere Abschirmung
| Abschirmungstyp | Material | Abdeckung | Beidrahttyp |
|---|---|---|---|
| Band | Textil (leitfähig) | 100 % | 24 AWG (19 x 36) TC (verzinntes Kupfer) |
| Band | Bi-Laminat (Alum + Poly) | 100 % |
Äußere Ummantelung
| Material | Nenndicke | Nennwert Durchmesser |
|---|---|---|
| PVC – Polyvinylchlorid | 0,020 Zoll (0,51 mm) | 0,135 Zoll (3,43 mm) |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,135 Zoll (3,43 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Komponente | Nennwert Leiter DCR | Nennkapazität Leiter-zu-Leiter | Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) | Nennwert Impedanzeigenschaft | Max. Bemessungsstrom |
|---|---|---|---|---|---|
| Leiter | 28,8 Ohm/1000 Fuß | 30 pF/Fuß (98 pF/m) | 58 pF/Fuß (190 pF/m) | 56 Ohm | 2.8 Ampere pro Leiter @ 25 °C |
Speisung
| UL-Nennspannung | Nennspannung |
|---|---|
| 200 V | 200 V |
Mechanische Kenndaten
Temperatur
| Betrieb |
|---|
| -40 °C bis +75 °C |
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 1,6 Zoll (41 mm) | 1,6 Zoll (41 mm) |
|
Maximale Zugspannung |
29 lbs (13 kg) |
|---|---|
|
Gewicht Kabelgebinde |
11 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Innenraum (nicht Riser oder Plenum), Innenraum |
|---|---|
|
CPR-Compliance |
CPR Euroklasse: Eca |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE) |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.475 Revisionsdatum: 03.02.2025 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.475 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC |
|---|---|---|---|---|
| 9452 010500 | Schwarz | Rolle | 500 ft | 612825253174 |
| 9452 010U500 | Schwarz | UnReel | 500 ft | 612825254027 |
| 9452 0101000 | Schwarz | Rolle | 1.000 ft | 612825253204 |
| 9452 010U1000 | Schwarz | UnReel | 1.000 ft | 612825253181 |
