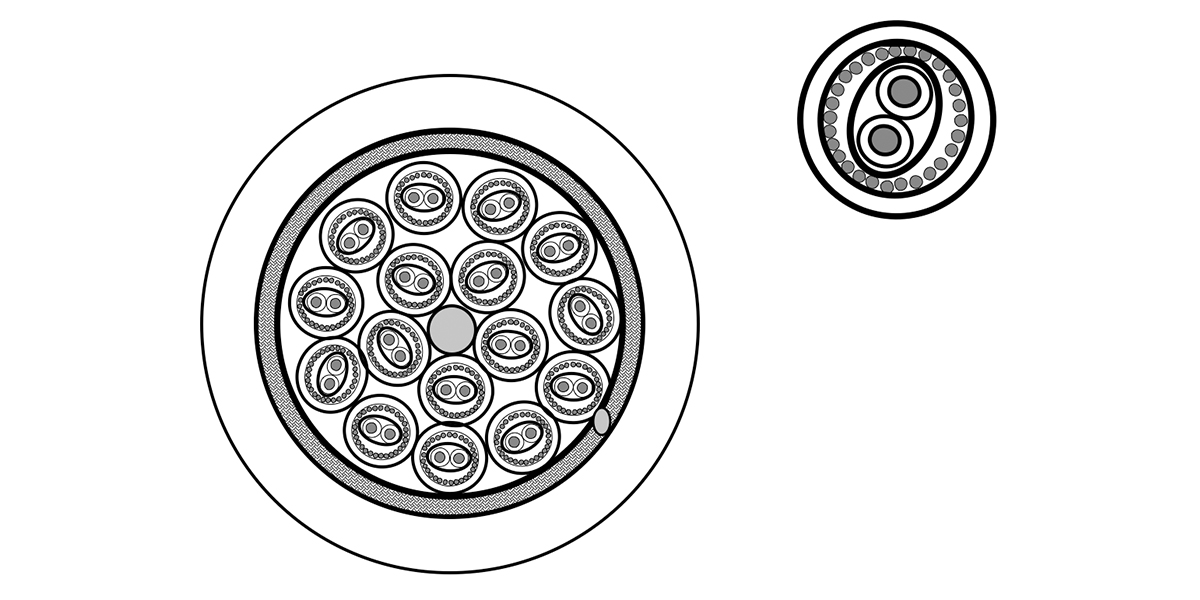

Produktnummer: BE46938

16 PAAR AES/EBU, 26AWG, ISTP, LSZH, STUFE

16 PAAR AES/EBU, 26AWG/0,14mm², ISTP, LSZH, STUFE

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
BE46938
  • BE46938
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Digitales Multimodulationskabel für den Einsatz in der professionellen Studiotechnik; für analoge und digitale Übertragungen in Messgeräten zur Frequenzmodulation

Leiter

Size Stranding Material
26 18x38 TC - Tinned Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.13 mm (0.0445 in) White & Blue

Innenabschirmung

Shield Type Material
Tape Polyester
Spiral Serve / Screen Tinned Copper (TC)

Äußere Abschirmung

Shield Type Material
Braid Tinned Copper (TC)

Innere Ummantelung

Material Nom. Thickness Nom. Diameter Color
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.20 mm (0.0079 in) 2.90 mm (0.114 in) Gray

Anmerkungen zur Tabelle zur inneren Ummantelung

Elemente sind nummeriert

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.10 mm (0.0433 in) 16.30 mm

Elektrik

Max. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedence Nom. Velocity of Prop.
130 Ohm/km 40 Ohm/km (12 Ohm/1000ft) 56 pF/m (17 pF/ft) 220 pF/m (67 pF/ft) 110 Ohm 60%
110 Ohm

Hohe Frequenz (Nennwert/typisch)

Frequency Nom. Insertion Loss (Attenuation) [dB/100m]
2 MHz 3.1
4 MHz 6.2
5 MHz 7.3
6 MHz 8.2
12 MHz 13.1
24 MHz 21.1

Biegeradius

Installation Min.
163 mm

Maximale Zugspannung

800 N (180 lbf)

Umweltverträglichkeit

Innenbereich – Euroklasse Eca

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-24

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

CENELEC-Compliance

EN 50290-2-20

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.177 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.177 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge
BE46938.01250 Grau Rolle 250 m
BE46938.01500 Grau Rolle 500 m
