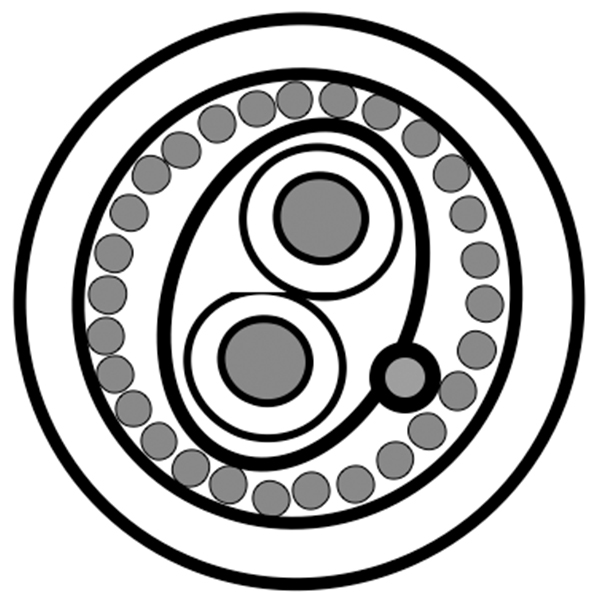

Produktnummer: BE46959

1 PAAR AES/EBU, 26AWG, ISTP, LSZH, STUFE

1 PAAR AES/EBU, 26AWG/0,14mm², ISTP, LSZH, STUFE

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
BE46959
  • BE46959
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Digitales Multimodulationskabel für den Einsatz in der professionellen Studiotechnik; für analoge und digitale Übertragungen in Messgeräten zur Frequenzmodulation; entspricht den Anforderungen der AES/EBU-Spezifikation

Leiter

Size Stranding Material
26 18x38 TC - Tinned Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.13 mm (0.0445 in) White & Blue

Innenabschirmung

Shield Type Material
Tape Polyester

Äußere Abschirmung

Shield Type Material
Spiral Serve / Screen Tinned Copper (TC)

Äußere Ummantelung

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 3.90 mm

Elektrik

Max. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedence Nom. Velocity of Prop.
130 Ohm/km 56 pF/m (17 pF/ft) 220 pF/m (67 pF/ft) 110 Ohm 60%
110 Ohm

Nom äußere Abschirmung DCR@Cond DCR1-CNV

40,0 Ohm/km (12,2 Ohm/1000 Fuß)

Hohe Frequenz (Nennwert/typisch)

Frequency Nom. Insertion Loss (Attenuation) [dB/100m]
2 MHz 3.1
4 MHz 6.2
5 MHz 7.3
6 MHz 8.2
12 MHz 13.1
24 MHz 21.1

Biegeradius

Installation Min.
39 mm

Maximale Zugspannung

50 N (11 lbf)

Umweltverträglichkeit

Innenbereich – Euroklasse Dca

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-24, CEI 20-22/3

​​​​​​​CPR-Compliance

CPR-Euroklasse: Dca-s2,d1,a1

ISO/IEC-Compliance

IEC 61034-2 – Rauchdichte Mindesttransmission = CEI 20-37/3 60 %

CENELEC-Compliance

EN 50290-2-20

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.185 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.185 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
BE46959.02500 Grau Rolle 500 m 8719605027931
BE46959.11500 Grau Rolle 500 m 8719605027948
