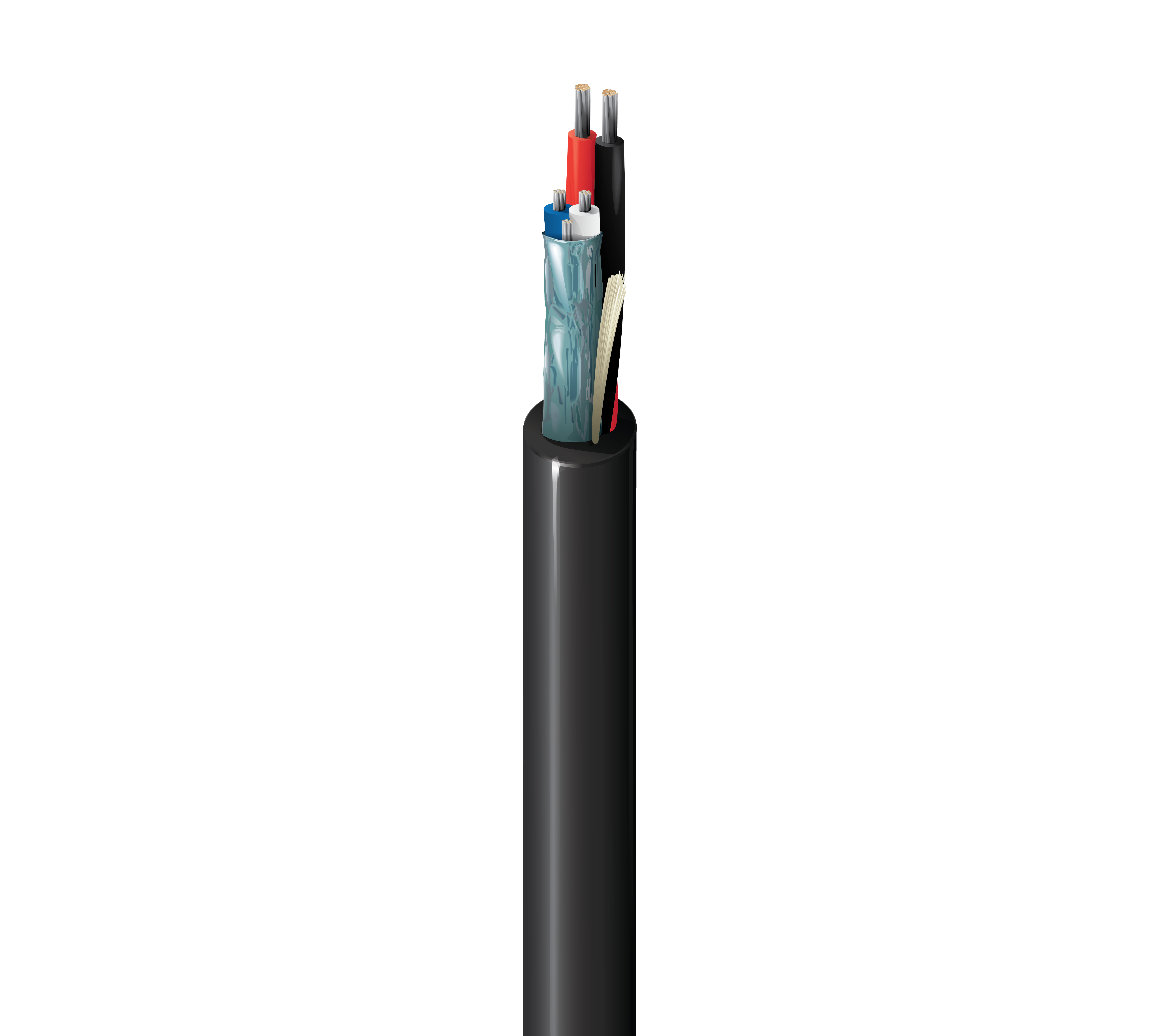

Multimedia-Steuerkabel, 1 Paar 22 AWG Litzen (7 x 30) verzinntes Kupfer (Daten) mit FEP-Schaum-Isolierung, Beldfoil®-Abschirmung mit Drain, 2 Leiter 18 AWG Litzen (16 x 30) verzinnter Kupferleiter (Strom) mit Flamarrest®-Isolierung, Plenum, Flamarrest®-Ummantelung

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Multimediale & Beleuchtungsautomatisierung/-steuerung, AMX™ und Crestron ® Steuerungssysteme

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	22 AWG	7x30	TC - Tinned Copper
Conductor(s)	2	18 AWG	19x30	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	FEP - Fluorinated Ethylene Propylene (Foam)	0.023 in (0.58 mm)	0.074 in (1.9 mm)	Blue & White
Conductor(s)	PVC - Polyvinyl Chloride	0.011 in (0.28 mm)	0.068 in (1.7 mm)	Red & Black

Innenabschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC

Äußere Abschirmung

Material
No Shield

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.015 in (0.38 mm)	0.205 in (5.21 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,205 Zoll (5,21 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Max. Current
Pair(s)	18.2 Ohm/1000ft	17.42 Ohm/1000ft (57.15 Ohm/km)	14 pF/ft (46 pF/m)	38 pF/ft (120 pF/m)	100 Ohm	0.232 µH/ft (0.761 µH/m)	6 Amps per conductor @ 30°C
Conductor(s)	6.9 Ohm/1000ft (23 Ohm/km)		29 pF/ft (95 pF/m)			0.168 µH/ft (0.551 µH/m)	14 Amps per conductor @ 30°C

Speisung

UL Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
60°C	-20°C to +60°C

Biegeradius

Stationary Min.	Installation Min.
2.1 in (53 mm)	2.1 in (53 mm)

Maximale Zugspannung	73.1 lbs (33.2 kg)
Gewicht Kabelgebinde	31 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich – Plenum, Innenbereich
Entflammbarkeit/Brandverhalten	NFPA 262 (UL 910), FT6, IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 800, CMP
CEC/C(UL)-Compliance	CMP
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Keine Plenum-Nummer	1502R

Produkthinweise

Anmerkungen	Sequenzielle Längenmarkierung alle zwei Fuß.

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.502 Revisionsdatum: 09-07-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.502 Revisionsdatum: 09-07-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC	Fußnote
1502P 010Z500	Schwarz	ReelTuff Box	500 ft	612825435112
1502P 0101000	Schwarz	Rolle	1.000 ft	612825115908	C
1502P 010Z1000	Schwarz	ReelTuff Box	1.000 ft	612825435099
1502P 8771000	Natur	Rolle	1.000 ft	612825115915	C
1502P 877Z1000	Natur	ReelTuff Box	1.000 ft	612825435105
1502P 8775000	Natur	Rolle	5.000 ft	612825115939
1502P 87710000	Natur	Rolle	10.000 ft	612825115922
