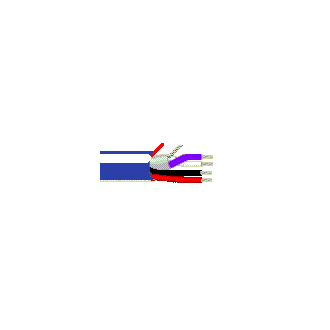

Beleuchtung und Automatisierung, 2 Leiter 18 AWG + 1 Paar 22 AWG, CL3

Leiter

AWG	Verseilung	Material	Anzahl der Leiter	Anzahl der Paare
22	7x30	BC – blankes Kupfer		1
18	19x30	BC – blankes Kupfer	2

Anzahl der Leiter	4

Isolierung

Komponente	Material
22 AWG	PP – Polypropylen
18 AWG	PP – Polypropylen

Farbtafel

Nummer	Farbe
1	Lila und Weiß
2	Rot und Schwarz

Innenabschirmung

Typ	Layer	Material	Material-Handelsbezeichnung	Abdeckung [%]	Beidrahtmaterial	Beidraht AWG	Beidraht-Aufbau n x D
Band	22 AWG Paar	Bi-Laminat (Alum + Poly)	Beldfoil®	100 %	TC – Verzinntes Kupfer	24
					TC – Verzinntes Kupfer		7x32

Äußere Abschirmung

Material
Keine Abschirmung

Äußere Ummantelung

Material	Nenndurchmesser	Ripcord
PVC – Polyvinylchlorid	0,335 Zoll	Nein

Leiter DCR

Komponente	Nennwert Leiter DCR
22 AWG	16,1 Ohm/1000 Fuß
18 AWG	6,5 Ohm/1000 Fuß

Kapazität

Komponente	Nennkapazität Leiter zu Leiter
22 AWG Paar(e)	14,17 pF/Fuß

Bemessungsstrom

Komponente	Max. Empfohlener Bemessungsstrom [A]
22 AWG	3,8 Amp pro Leiter bei 25 ºC
18 AWG	7,2 Amp pro Leiter bei 25 ºC

Speisung

UL-Nennspannung
300 V RMS

Betriebstemperaturbereich	0 °C bis +60 °C

Gewicht Kabelgebinde	57 lbs/1000 Fuß
Maximale Zugspannung	67 lbs.
Mindestbiegeradius/Minor Axis	3,5 Zoll

NEC/(UL)-Compliance	CL3, CM
CEC/C(UL)-Compliance	CM

Umgebung	Innenbereich (nicht für Riser- oder Plenum-Anwendungen)
Einhaltung der EU-Richtlinien	EU-Richtlinie 2003/11/EC (BFR)
EU CE-Zeichen	Ja
MII Bestell-Nr. 39 (China RoHS)	Ja

Eignung – innen	Ja

Entflammbarkeit gemäß UL	UL1581 vertikaler Flammtest
UL-Nennspannung	300 V RMS

Plenum (J/N)	Nein
Plenum-Nummer	1387LP

Anmerkungen	Sequenzielle Längenmarkierung alle zwei Fuß.

Aktualisierung und Überarbeitung	Revisionsnummer: 0.305 Revisionsdatum: 03.02.2025
