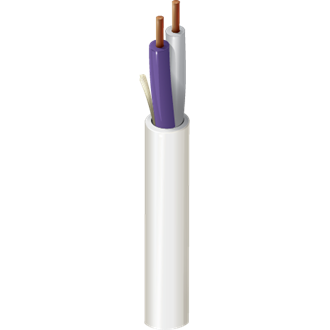

2285P

Dimmerkabel für Beleuchtung, 2 Leiter 18 AWG blankes Kupfer, CMP

…
Dimmerkabel für Beleuchtung, 2 Leiter 18 AWG massive blanke Kupferleiter mit Flamarrest®-Isolierung, CMP-Schutzart, Flamarrest® raucharme PVC-Ummantelung mit Ripcord.
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Verdrahtung und Verbindung von Vorschaltgeräten, Ansprechbare Feuersysteme, Datenschaltkreise, Überwachungs-/Erkennungsgeräte, Regelkreise, Initiierende Schaltkreise, Benachrichtigungsschaltkreise

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Leiter 2 18 AWG Massiv BC – blankes Kupfer
Isolierung
Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Leiter PVC – Polyvinylchlorid 0,010 Zoll (0,25 mm) 0,0605 Zoll (1,54 mm) Violett, Grau
Äußere Abschirmung
Material
Keine Abschirmung
Äußere Ummantelung
Material Nenndicke Nennwert Durchmesser Ripcord
PVC – Polyvinylchlorid 0,015 Zoll (0,38 mm) 0,147 Zoll Ja

Gesamtdurchmesser des Kabels (Nennwert)

0,147 Zoll

Elektrische Kenndaten
Elektrik
Nennwert Leiter DCR Max. Bemessungsstrom
6,4 Ohm/1000 Fuß 5 Ampere pro Leiter bei 25 ºC
Speisung
UL-Nennspannung
300 V
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
75 °C -20 °C bis +75 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
1,47 Zoll (37,3 mm) 1,47 Zoll

Maximale Zugspannung

39,2 lbs (17,8 kg)

Gewicht Kabelgebinde

15 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262 (UL 910), FT6

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

2285R

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.220 Revisionsdatum: 15.02.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC
2285P 009500 Weiß Rolle 500 ft 612825408024
2285P 0091000 Weiß Rolle 1.000 ft 612825408017
