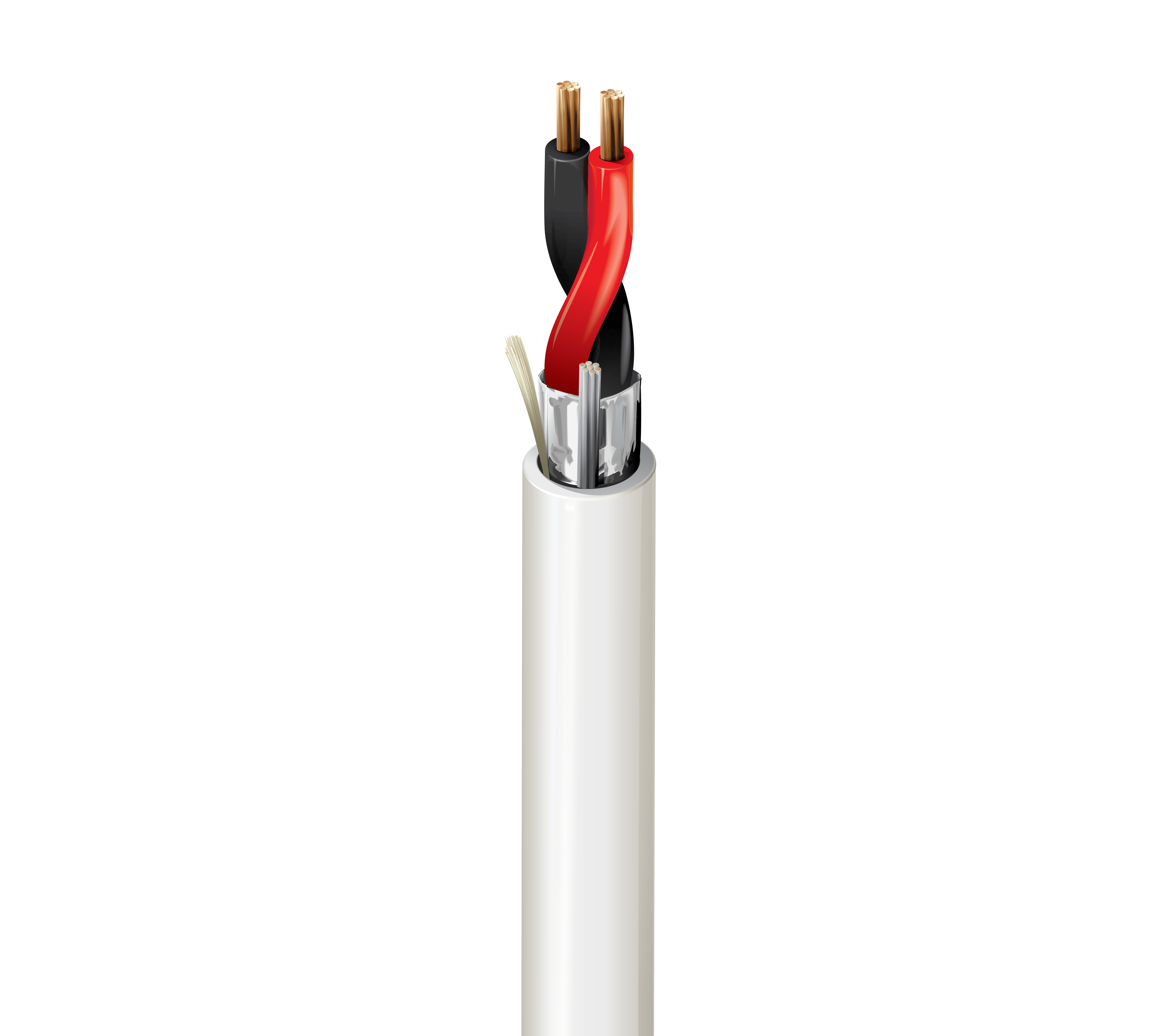

Sicherheit & Kommerzielles Audiokabel, Plenum-CMP, 2–18 AWG, blanke Kupferlitzenleiter mit Flamarrest®-Isolierung, Beldfoil®-Abschirmung und Flamarrest®-Ummantelung mit Aufreißfaden

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Sicherheitssystem, Gegensprechanlage/PA, Audio/Lautsprecher, laute Umgebung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	2	18 AWG	7x26	BC - Bare Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	PVC - Polyvinyl Chloride	0.009 in (0.23 mm)	0.063 in (1.6 mm)	Black, Red

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.015 in (0.38 mm)	0.162 in (4.11 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	0,162 Zoll (4,11 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Inductance	Max. Current
Conductor(s)	6.4 Ohm/1000ft	70 pF/ft (230 pF/m)	126 pF/ft (413 pF/m)	0.15 µH/ft (0.49 µH/m)	14 Amps per conductor @ 25°C

Nom Äußerer Schutz DCR	15,9 Ohm/1000 Fuß (52,2 Ohm/km)

Speisung

UL Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
75°C	0°C to +75°C

Biegeradius

Stationary Min.	Installation Min.
1.6 in (41 mm)	1.6 in (41 mm)

Maximale Zugspannung	50.3 lbs (22.8 kg)
Gewicht Kabelgebinde	21 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich – Plenum, Innenbereich
Entflammbarkeit/Brandverhalten	NFPA 262, UL 910 (Plenum), FT6, IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 800, CMP
CEC/C(UL)-Compliance	CMP
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Keine Plenum-Nummer	5300FH

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.528 Revisionsdatum: 09-07-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.528 Revisionsdatum: 09-07-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC	Fußnote
6300FE 010Z500	Schwarz	ReelTuff Box	500 ft
6300FE 010U1000	Schwarz	UnReel	1.000 ft	612825423201
6300FE 0101000	Schwarz	Rolle	1.000 ft	612825174721
6300FE 010Z1000	Schwarz	ReelTuff Box	1.000 ft	612825174752
6300FE D151000	Blau	Rolle	1.000 ft	612825174776
6300FE 008U1000	Grau	UnReel	1.000 ft	612825423188
6300FE 008Z1000	Grau	ReelTuff Box	1.000 ft	612825350613
6300FE 0051000	Dunkelgrün	Rolle	1.000 ft	612825350606
6300FE 877500	Natur	Rolle	500 ft	612825174738
6300FE 877U500	Natur	UnReel	500 ft	612825423218
6300FE 8771000	Natur	Rolle	1.000 ft	612825174769	C
6300FE 877U1000	Natur	UnReel	1.000 ft	612825174745
6300FE 877Z1000	Natur	ReelTuff Box	1.000 ft	612825350699
6300FE 0021000	Rot	Rolle	1.000 ft	612825350576
6300FE 0071000	Violett	Rolle	1.000 ft	612825174684
6300FE 009U250	Weiß	UnReel	250 ft	612825174714
6300FE 009U500	Weiß	UnReel	500 ft	612825423195
6300FE 009U1000	Weiß	UnReel	1.000 ft	612825174707
6300FE 0091000	Weiß	Rolle	1.000 ft	612825174691
6300FE 009Z1000	Weiß	ReelTuff Box	1.000 ft	612825350620
6300FE 0041000	Gelb	Rolle	1.000 ft	612825350583
