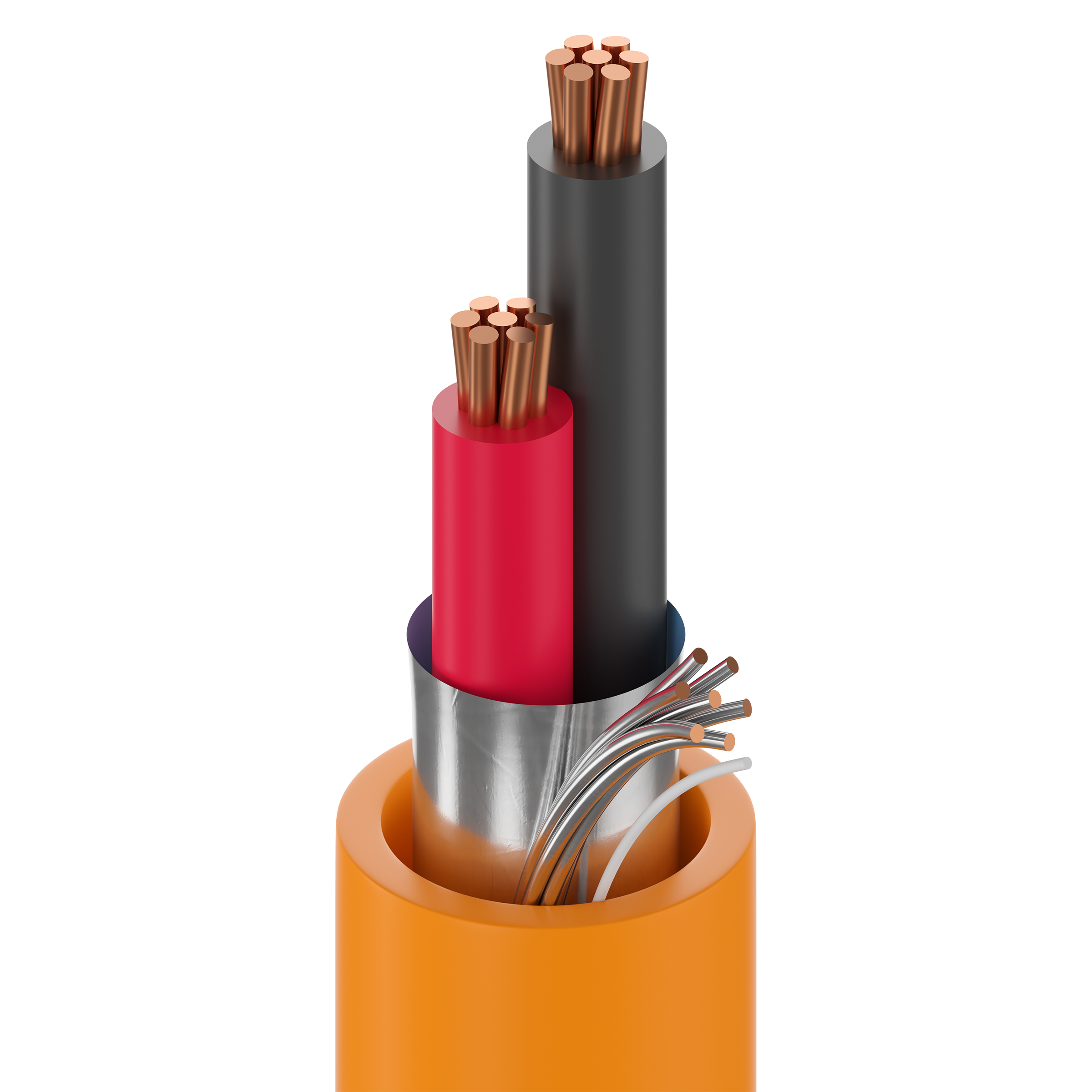

Sicherheit & Handelsübliches Audiokabel, Plenum-CMP, 2–22 AWG, blanke Kupferlitzenleiter mit Flamarrest®-Isolierung, Beldfoil®-Abschirmung und Flamarrest®-Ummantelung mit Aufreißfaden

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Intercom/PA-Systeme und Sound-/Audiosysteme

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	2	22 AWG	7x30	BC - Bare Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	PVC - Polyvinyl Chloride	0.009 in (0.23 mm)	0.047 in (1.2 mm)	Black, Red

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.015 in (0.38 mm)	0.128 in (3.25 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	0,128 Zoll (3,25 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Inductance	Max. Current
Conductor(s)	16.9 Ohm/1000ft	55 pF/ft (180 pF/m)	99 pF/ft (320 pF/m)	0.17 µH/ft (0.56 µH/m)	6 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	15,3 Ohm/1000 Fuß (50,2 Ohm/km)

Speisung

UL Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
75°C	0°C to +75°C

Biegeradius

Stationary Min.	Installation Min.
1.3 in (33 mm)	1.3 in (33 mm)

Maximale Zugspannung	24 lbs (11 kg)
Gewicht Kabelgebinde	11 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich – Plenum, Innenbereich
Entflammbarkeit/Brandverhalten	NFPA 262, UL 910 (Plenum), FT6, IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 800, CMP
CEC/C(UL)-Compliance	CMP
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Keine Plenum-Nummer	5500FE

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.529 Revisionsdatum: 09-07-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.529 Revisionsdatum: 09-07-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC	Fußnote
6500FE 010U250	Schwarz	UnReel	250 ft	612825177302
6500FE 010U500	Schwarz	UnReel	500 ft	612825423171
6500FE 010Z500	Schwarz	ReelTuff Box	500 ft
6500FE 010U1000	Schwarz	UnReel	1.000 ft	612825177296
6500FE 010Z1000	Schwarz	ReelTuff Box	1.000 ft	612825177357
6500FE 008U1000	Grau	UnReel	1.000 ft	612825423997
6500FE 008Z1000	Grau	ReelTuff Box	1.000 ft	612825177265
6500FE 877U250	Natur	UnReel	250 ft	612825177340
6500FE 877500	Natur	Rolle	500 ft	612825177319
6500FE 877C500	Natur	Spule	500 ft	612825177326
6500FE 877U500	Natur	UnReel	500 ft	612825423973
6500FE 8771000	Natur	Rolle	1.000 ft	612825177364	C
6500FE 877U1000	Natur	UnReel	1.000 ft	612825177333
6500FE 877Z1000	Natur	ReelTuff Box	1.000 ft	612825177371
6500FE 0031000	Orange	Rolle	1.000 ft	612825350705
6500FE 003U1000	Orange	UnReel	1.000 ft	612825423980
6500FE 003Z1000	Orange	ReelTuff Box	1.000 ft	612825416586
6500FE 009U250	Weiß	UnReel	250 ft	612825423164
6500FE 009U1000	Weiß	UnReel	1.000 ft	612825177272
6500FE 009Z1000	Weiß	ReelTuff Box	1.000 ft	612825177289
