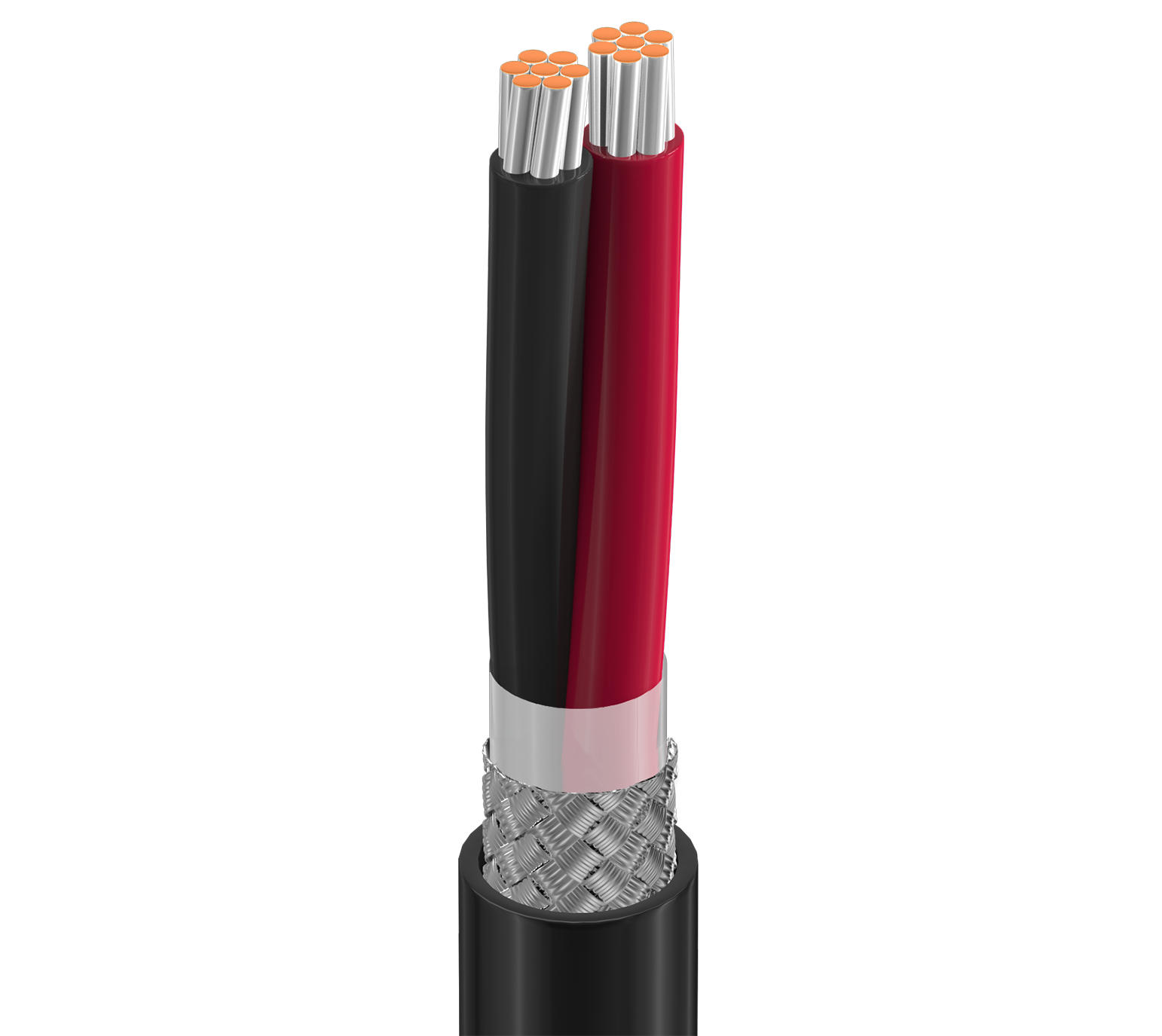

Artikelnummer: 8441
Audio, Steuer- und Messkabel, 1 Pr #22 Str TC, Geflecht aus 85% TC (verzinntes Kupfer), PVC-Ummantelung, CMG
Audio, Steuer- und Messkabel, 1 Paar 22 AWG (7 x 30) verzinntes Kupfer, PVC-Isolierung, 85 % verzinnte Kupfergeflechtabschirmung, PVC-Ummantelung, CMG
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Audio/Lautsprecher, Kontrolle und Messen |
|---|
Konstruktionsmerkmale
Leiter
| Komponente | Anzahl der Elemente | Größe | Verseilung | Material |
|---|---|---|---|---|
| Paar(e) | 1 | 22 AWG | 7x30 | TC – Verzinntes Kupfer |
Isolierung
| Komponente | Material | Nenndicke | Farbcodierung |
|---|---|---|---|
| Paar(e) | PVC – Polyvinylchlorid | 0,016 Zoll (0,41 mm) | Schwarz und Rot |
Äußere Abschirmung
| Abschirmungstyp | Material | Abdeckung | Beidrahttyp | Anmerkungen |
|---|---|---|---|---|
| Geflecht | Verzinntes Kupfer (TC) | 85 % | 22 AWG (19 x 34) TC (verzinntes Kupfer) | Polyesterband unter dem Geflecht |
Äußere Ummantelung
| Material | Nenndicke | Nennwert Durchmesser |
|---|---|---|
| PVC – Polyvinylchlorid | 0,025 Zoll (0,64 mm) | 0,194 Zoll (4,93 mm) |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,194 Zoll (4,93 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Komponente | Nennwert Leiter DCR | Nennkapazität Leiter-zu-Leiter | Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) | Nennwert Impedanzeigenschaft | Max. Bemessungsstrom |
|---|---|---|---|---|---|
| Paar(e) | 18,2 Ohm/1000 Fuß | 49 pF/Fuß (160 pF/m) | 86 pF/Fuß (280 pF/m) | 45 Ohm | 2.9 Ampere pro Leiter @ 25 °C |
Speisung
| UL-Nennspannung |
|---|
| 300 V |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb |
|---|---|
| 80 °C | -20 °C bis +80 °C |
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 1,9 Zoll (48 mm) | 1,9 Zoll (48 mm) |
|
Maximale Zugspannung |
57 lbs (26 kg) |
|---|---|
|
Gewicht Kabelgebinde |
25 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Innenraum (nicht Riser oder Plenum), Innenraum |
|---|---|
|
Entflammbarkeit/Brandverhalten |
UL 1685 FT4, FT4, IEEE 1202, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca |
|
NEC/UL-Compliance |
Artikel 800, CMG |
|
AWM-Compliance |
AWM 2095 |
|
CEC/C(UL)-Compliance |
CMG |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE) |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.487 Revisionsdatum: 03.02.2025 |
|---|
Belden.GenericSpecificationTitle
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.487 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 8441 010100 | Schwarz | Rolle | 100 ft | 612825207184 | |
| 8441 010500 | Schwarz | Rolle | 500 ft | 612825207207 | C |
| 8441 010U500 | Schwarz | UnReel | 500 ft | 612825207610 | |
| 8441 0101000 | Schwarz | Rolle | 1.000 ft | 612825207191 | C |
