Artikelnummer: 7700A

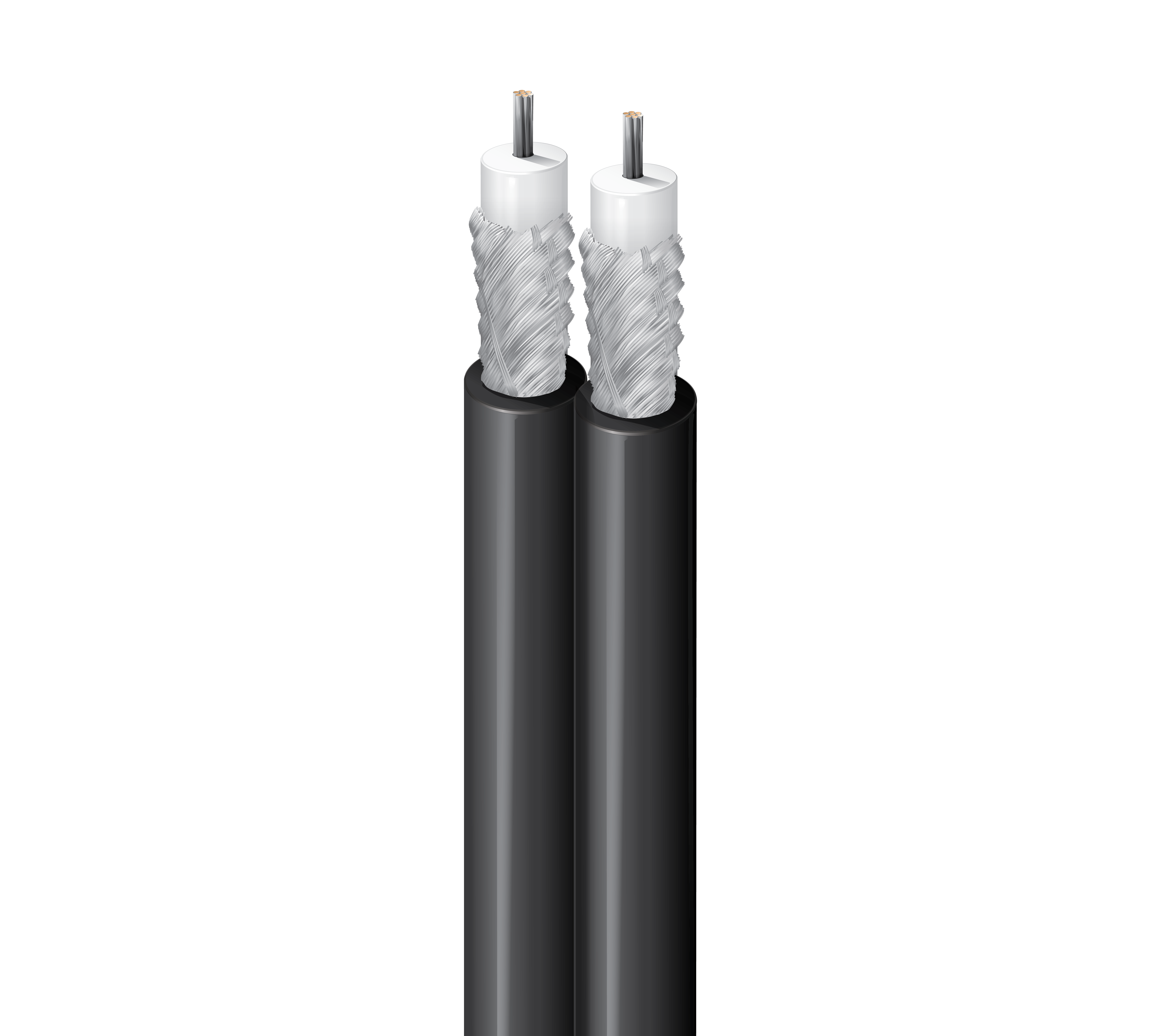

75 Ohm analoges Video-Koaxialkabel, Dual Ultra Miniatur RG-59, 30 AWG Str TC (verzinntes Kupfer), 95 % geflochtene Abschirmung aus TC (verzinntes Kupfer), Flamarrest® Buchse, CMP, flexibel

75 Ohm analoges Video-Koaxialkabel, Dual Ultra Miniatur RG-59, 30 AWG (7x38) verzinnte Kupferleiter , FEP-Isolierung, 95 % innere Abschirmung aus verzinntem Kupfergeflecht, Flamarrest® Ummantelung, CMP, flexibel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
7700 A
  • 7700 A
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

S-Video, Analoges Standard-Videokabel

RG-Typ

Ultraminiatur 59

Leiter

Größe Verseilung Nennwert Durchmesser Material
30 AWG 7x38 0,012 Zoll TC – Verzinntes Kupfer

Isolierung

Material Nenndurchmesser der Isolierung Farbcodierung
PFA – Perfluoralkoxy (Schaum) 0,053 Zoll (1,3 mm) Weiß

Innenabschirmung

Abschirmungstyp Material Abdeckung
French Braid Verzinntes Kupfer (TC) 95 %

Äußere Ummantelung

Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,107 x 0,215 Zoll

Gesamtdurchmesser des Kabels (Nennwert)

0,107 Zoll (2,72 mm)

Dämpfung

Frequenz Nom. Dämpfung
1 MHz 0,7 dB/100 Fuß
5 MHz 1,7 dB/100 Fuß
10 MHz 2,3 dB/100 Fuß
30 MHz 4,1 dB/100 Fuß
50 MHz 5,3 dB/100 Fuß
100 MHz 7,6 dB/100 Fuß
200 MHz 11,8 dB/100 Fuß
400 MHz 17,6 dB/100 Fuß
700 MHz 24,2 dB/100 Fuß
900 MHz 28,0 dB/100 Fuß
1000 MHz 29,8 dB/100 Fuß

Elektrik

Nennwert Leiter DCR Nennwert Innenabschirmung DRC Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanz Nennwert Ausbreitungsgeschwindigkeit
92,6 Ohm/1000 Fuß 7,5 Ohm/1000 ft (25 Ohm/km) 17,3 pF/ft (56,8 pF/m) 75 Ohm 78 %

Speisung

UL-Nennspannung Nennspannung
300 V (CMP) 300 V

Temperatur

UL-Temperatur Betrieb
60 °C -20 °C bis +60 °C

Biegeradius

Mindestinstallation
2,2 Zoll (56 mm)

Maximale Zugspannung

12 Pfund (5.4 kg)

Gewicht Kabelgebinde

20 lbs/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, für den Innenbereich, Freileitungen – nur schwarz, bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

1807 A

Aktualisierung und Überarbeitung

Revisionsnummer: 0.438 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.438 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
7700A B59500 Schwarz, matt Rolle 500 ft 612825415879
7700A B591000 Schwarz, matt Rolle 1.000 ft 612825188223 C
