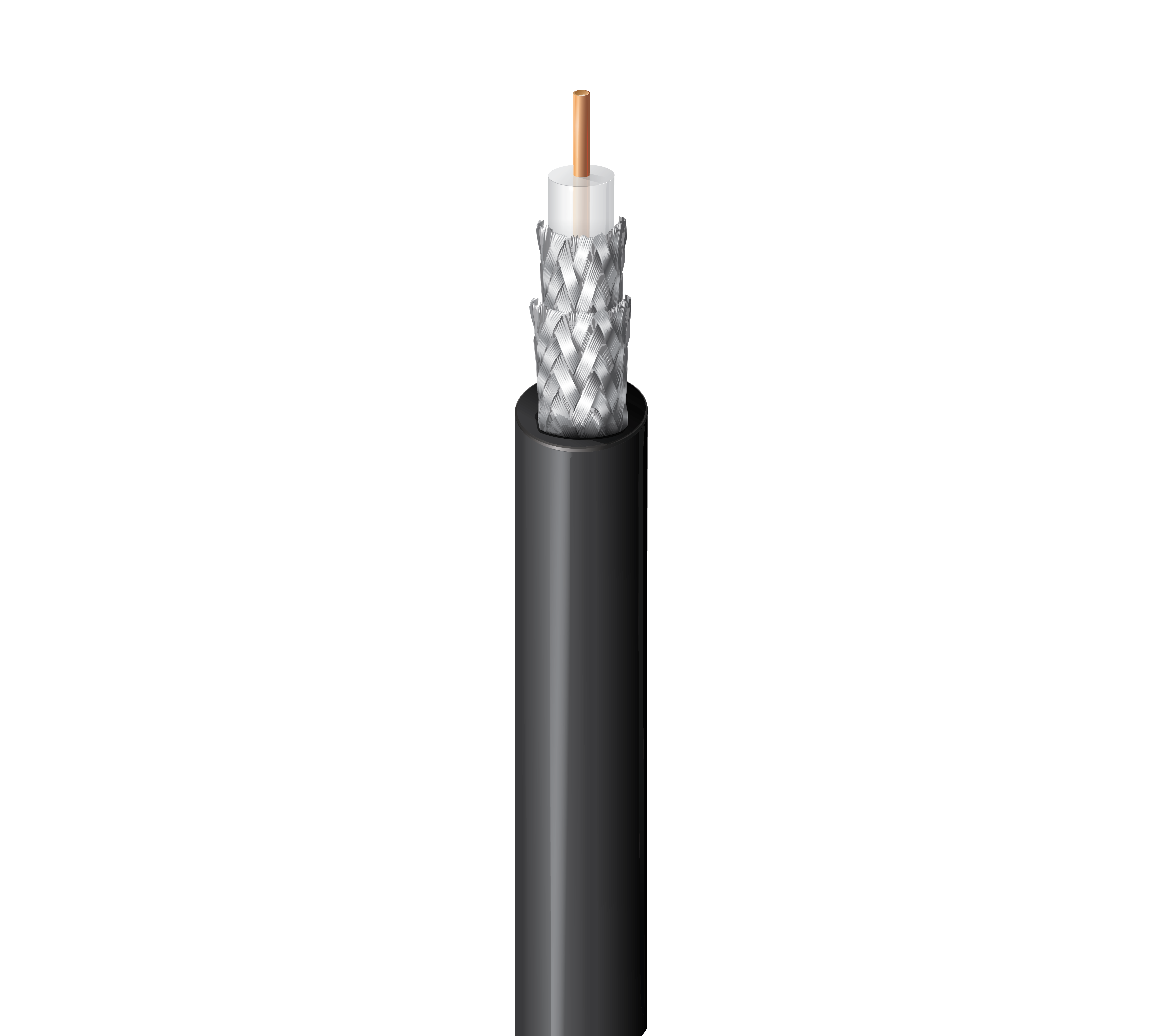

Produktnummer: 8281

75 Ohm Analog-Video-Koaxialkabel, RG-59, 20 AWG Solid BC, Doppeltes 95 % TC-Geflecht, PE-Ummantelung

75 Ohm Analog-Video-Koaxialkabel, RG-59, 20 AWG massiver blanker Kupferleiter, PE-Isolierung, doppelte Abschirmung aus 95 % verzinntem Kupfergeflecht, PE-Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8281
  • 8281
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Analoges Standard-Videokabel

RG-Typ

59

Leiter

Size Stranding Nom. Diameter Material
20 AWG Solid 0.031 in BC - Bare Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 0.198 in (5.03 mm) White

Äußere Abschirmung

Layer Outer Shield Type Material Coverage
1 Braid Tinned Copper (TC) 95%
2 Braid Tinned Copper (TC) 95%

Äußere Ummantelung

Material Nom. Diameter
PE - Polyethylene 0.305 in (7.75 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,305 Zoll (7,75 mm)

Rückflussdämpfung

Frequency Min. Return Loss
5 - 216 MHz 27 dB
216 - 850 MHz 23 dB

Dämpfung

Frequency Nom. Attenuation
1 MHz 0.3 dB/100ft
3.6 MHz 0.5 dB/100ft
10 MHz 0.8 dB/100ft
71.5 MHz 2.1 dB/100ft
135 MHz 3.0 dB/100ft
270 MHz 4.3 dB/100ft
360 MHz 5.1 dB/100ft
540 MHz 6.3 dB/100ft
720 MHz 7.4 dB/100ft
750 MHz 7.6 dB/100ft
1000 MHz 9.2 dB/100ft

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
10.8 Ohm/1000ft (35.4 Ohm/km) 1.1 Ohm/1000ft (3.6 Ohm/km) 21 pF/ft (69 pF/m) 75 Ohm 66%

Speisung

Voltage Rating
2900 V

Temperatur

Operating
-55°C to +80°C

Biegeradius

Installation Min.
3.1 in (79 mm)

Maximale Zugspannung

134 lbs (60.8 kg)

Gewicht Kabelgebinde

69 Pfund/1000 Fuß

Umweltverträglichkeit

Außen – Freileitungen, Innen, Freileitungen – nur schwarz, bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

88281

Aktualisierung und Überarbeitung

Revisionsnummer: 0.507 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.507 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8281 010500 Schwarz Rolle 500 ft 612825358626 C
8281 0101000 Schwarz Rolle 1.000 ft 612825358091 C
8281 0105000 Schwarz Rolle 5.000 ft 612825355809 C Z
8281 006500 Blau, hell Rolle 500 ft 612825355816
8281 0061000 Blau, hell Rolle 1.000 ft 612825355724 C
8281 005500 Dunkelgrün Rolle 500 ft 612825355823 C
8281 0051000 Dunkelgrün Rolle 1.000 ft 612825355830 C
8281 0031000 Orange Rolle 1.000 ft 612825355861 C
8281 002500 Rot Rolle 500 ft 612825355878 C
8281 0021000 Rot Rolle 1.000 ft 612825355885 C
8281 0091000 Weiß Rolle 1.000 ft 612825358725 C
8281 004500 Gelb Rolle 500 ft 612825355847
8281 0041000 Gelb Rolle 1.000 ft 612825355854 C
