Produktnummer: 89248

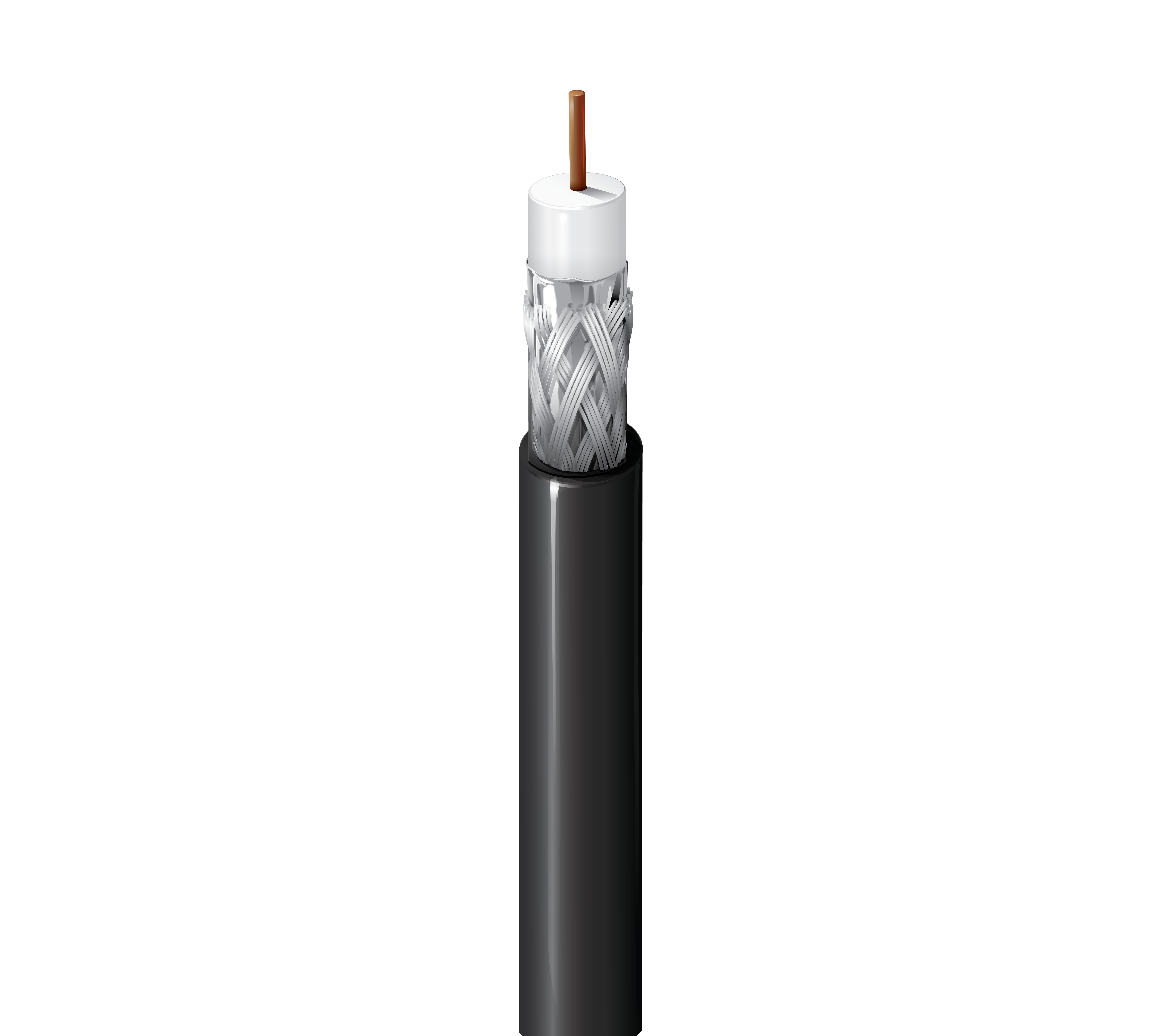

75 Ohm Analog-Video-Koaxialkabel, RG-6, 18 AWG Solid BC, Folie + 65 % TC-Geflecht, FEP-Ummantelung, CMP

75 Ohm Analog-Video-Koaxialkabel, RG-6, 18 AWG massiver blanker Kupferleiter, FEP-Isolierung, Folie + 65 % verzinntes Kupfergeflecht, FEP-Ummantelung, CMP

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
89248
  • 89248
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Analoges Standard-Videokabel

RG-Typ

6

Leiter

Size Stranding Nom. Diameter Material
18 AWG Solid 0.040 in BC - Bare Copper

Isolierung

Material Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene (Foam) 0.168 in (4.27 mm) White

Äußere Abschirmung

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
2 Braid Tinned Copper (TC) 65%

Äußere Ummantelung

Material Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.222 in (5.64 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,222 Zoll (5,64 mm)

Rückflussdämpfung

Frequency Min. Return Loss
5 - 450 MHz 23 dB

Dämpfung

Frequency Nom. Attenuation
1 MHz 0.3 dB/100ft
10 MHz 0.7 dB/100ft
50 MHz 1.5 dB/100ft
100 MHz 2.1 dB/100ft
200 MHz 3.1 dB/100ft
400 MHz 4.5 dB/100ft
700 MHz 6.0 dB/100ft
900 MHz 6.9 dB/100ft
1000 MHz 7.3 dB/100ft

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
6.4 Ohm/1000ft 5.1 Ohm/1000ft (17 Ohm/km) 16.5 pF/ft (54.1 pF/m) 75 Ohm 82%

Speisung

UL Voltage Rating
300 V (CMP)

Temperatur

Operating
-70°C to +200°C

Biegeradius

Installation Min.
3.0 in (76 mm)

Maximale Zugspannung

45 lbs (20 kg)

Gewicht Kabelgebinde

35 Pfund/1000 Fuß

Umweltverträglichkeit

Außenbereich – Freileitungen, Innenbereich, Außenbereich, UV-Beständigkeit, Freileitungen – bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

9248

Aktualisierung und Überarbeitung

Revisionsnummer: 0.441 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.441 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
89248 010500 Schwarz Rolle 500 ft 612825220817 C
89248 0101000 Schwarz Rolle 1.000 ft 612825220794 C
89248 0102000 Schwarz Rolle 2.000 ft 612825220800 C
