Artikelnummer: 7785A

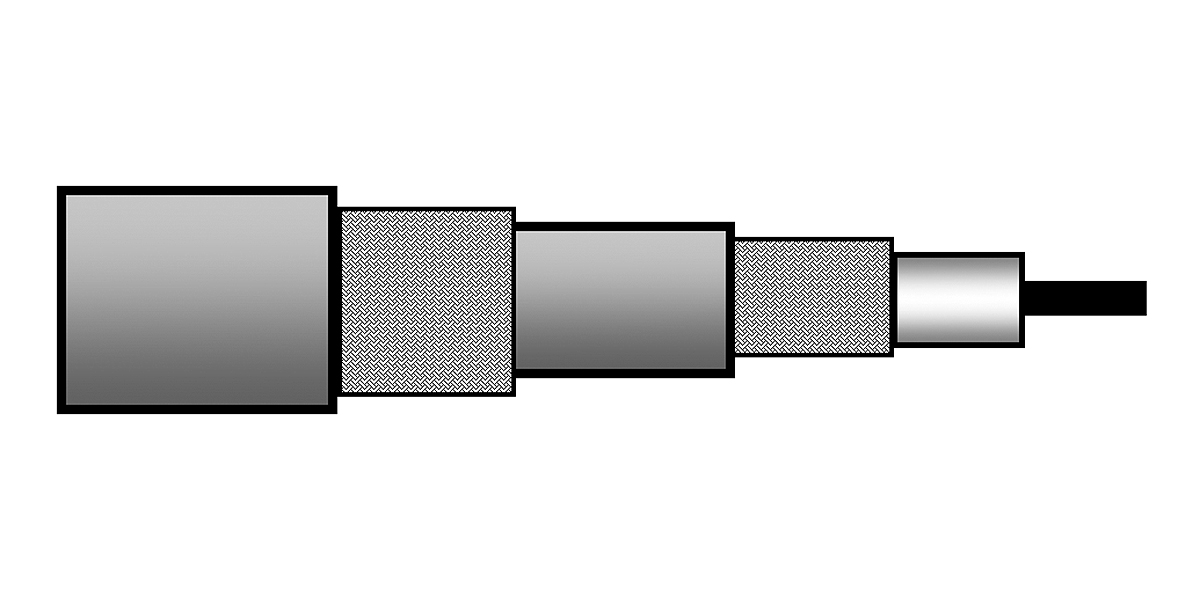

7785A – Triaxialkabel 14, 11 AWG verseiltes SPC, SPC + Geflecht aus BC (blankes Kupfer), PVC-Ummantelung

Triax 14, 11 AWG (7 x 21) verseilter, versilberter Kupferleiter, PE-Isolierung, 80 % versilberte Kupfergeflecht-Abschirmung, PE-Isolierung, Geflecht aus 80 % blankem Kupfer, PVC-Ummantelung

  • Verfügbarkeit:
    EMEA | Asien-Pazifik
  • Status:
    Unterbrochen
7785 A
  • 7785 A
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

Analoges Video; Kamera mit CCU (Kamerasteuereinheit) verbinden

Serie Typ

Triaxial 8/11/14

Leiter

Anzahl der Elemente Größe Verseilung Nennwert Durchmesser Material
1 12 AWG Verseilt 2,2 Zoll SC – Versilbertes Kupfer

Isolierung

Komponente Material Nenndurchmesser der Isolierung
Isolierter Leiter PE – Polyethylen (Schaum) 9,7 mm (0,38 Zoll)

Innenabschirmung

Abschirmungstyp Material Abdeckung
Geflecht Versilberte Kupferlegierung (SC) 80 %

Innere Ummantelung

Material Nennwert Durchmesser
PE – Polyethylen 11,9 mm (0,469 Zoll)

Äußere Abschirmung

Abschirmungstyp außen Material Abdeckung
Geflecht Blankes Kupfer (BC) 80 %

Äußere Ummantelung

Material Nennwert Durchmesser
PVC – Polyvinylchlorid 14,5 mm

Dämpfung

Frequenz Nom. Dämpfung
1 MHz 0,4 dB/100 m
10 MHz 1,3 dB/100 m
20 MHz 1,7 dB/100 m
40 MHz 2,5 dB/100 m
50 MHz 2,8 dB/100 m
60 MHz 3,1 dB/100 m
100 MHz 4,2 dB/100 m
270 MHz 7 dB/100 m
300 MHz 7,6 dB/100 m
540 MHz 10,1 dB/100 m
1000 MHz 14,3 dB/100 m

Elektrik

Nennwert Leiter DCR Nennwert Innenabschirmung DRC Nennwert äußere Abschirmung DCR Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanz Nennwert Ausbreitungsgeschwindigkeit
5,7 Ohm/km 6,4 Ohm/km (2,0 Ohm/1000 Fuß) 4,1 Ohm/km (1,2 Ohm/1000 Fuß) 55 pF/m (17 pF/Fuß) 75 Ohm 81 %

Screening

Frequenz Min. Abschirmungsdämpfung
30–850 MHz 75 dB

Temperatur

Betrieb Installation Lagerung
-40 °C bis +70 °C -5 °C bis +70 °C -40 °C bis +70 °C

Biegeradius

Mindestspannung im Ruhezustand
150 mm (5,9 Zoll)

Maximale Zugspannung

550 N (120 lbf)

Gewicht Kabelgebinde

237 kg/km

Umweltverträglichkeit

Innenbereich (nicht für Riser- oder Plenum-Anwendungen)

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Aktualisierung und Überarbeitung

Revisionsnummer: 0.205 Revisionsdatum: 25.06.2024
