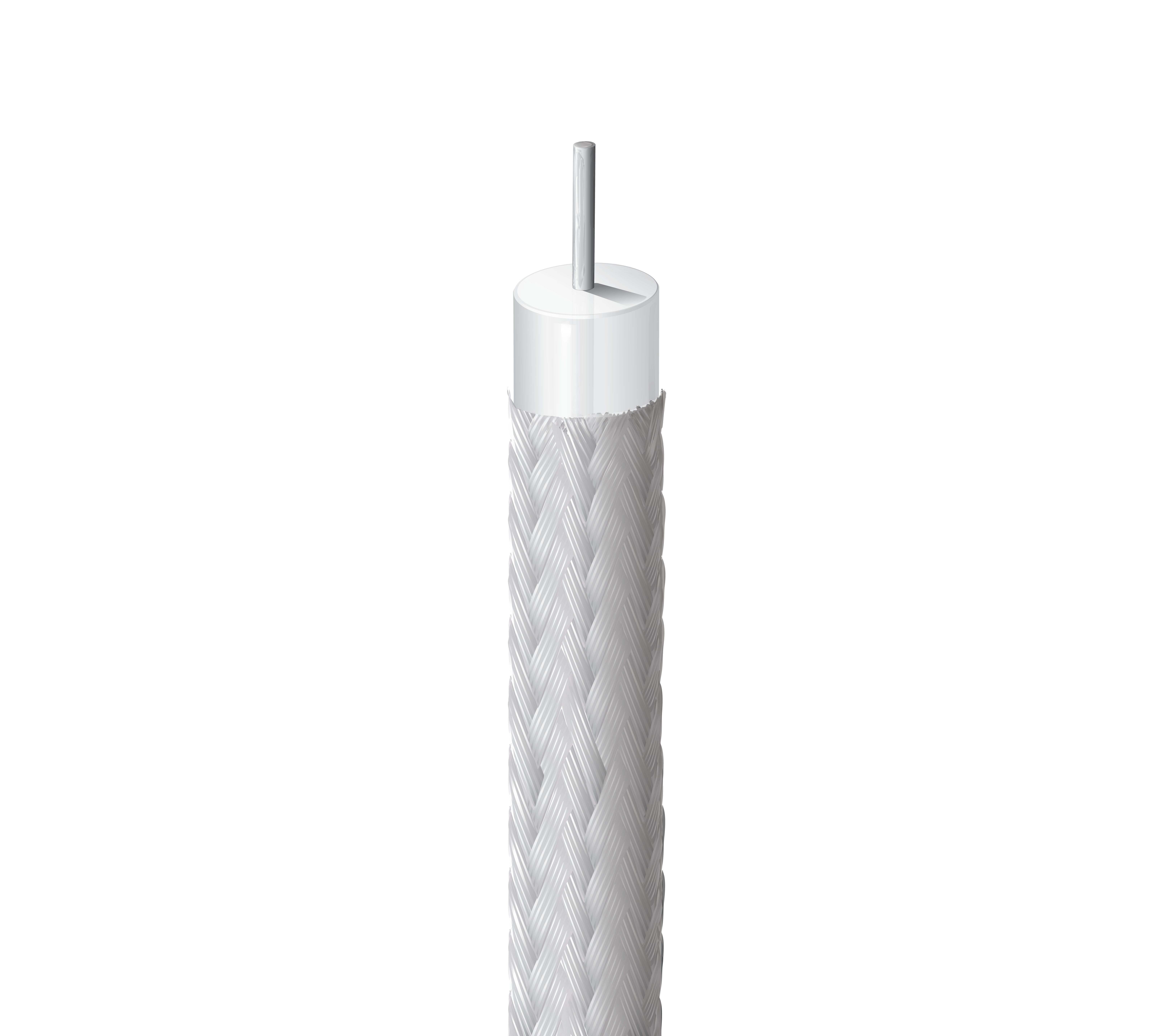

Produktnummer: 1671A

Konformes Koaxialkabel, 50 Ohm RG-405, 24 AWG massives SCCS, Kupfer-Zinn-Verbundabschirmung, nicht ummantelt

Konformes Koaxialkabel, 50 Ohm, RG-405, 24 AWG massiv versilberter kupferummantelter Stahlleiter, PTFE-Isolierung, Kupferband + 100 % verzinnte Verbundgeflechtabschirmung, nicht ummantelt

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
1671A
  • 1671A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Mikrowellen- und andere Hochfrequenzanwendungen, HF-Verbindungsgeräte, Radargeräte, militärische Kommunikation

RG-Typ

405

Leiter

Size Stranding Nom. Diameter Material
24 AWG Solid 0.020 in SCCS - Silvered Copper Covered Steel

Isolierung

Material Nom. Insulation Diameter Color Code
PTFE - Polytetrafluoroethylene 0.062 in (1.6 mm) White

Äußere Abschirmung

Layer Outer Shield Type Material Coverage Notes
1 Tape Bare Copper (BC) 100%
2 Braid Tinned Copper (TC + Tin Filled) 100% Diameter: 0.085 inch

Äußere Ummantelung

Material
No Jacket

Gesamtdurchmesser des Kabels (Nennwert)

0,085 Zoll (2,2 mm)

VSWR

Frequency Max. VSWR
500 MHz 1.1:1
1000 MHz 1.11:1
3000 MHz 1.13:1
7000 MHz 1.17:1
15000 MHz 1.25:1
20000 MHz 1.3:1

Notizen zur VSWR-Tabelle

Die VSWR-Grenze ist eine durchgehend abfallende Linie von 500 MHz bis 20 GHz

Dämpfung

Frequency Nom. Attenuation
500 MHz 15.0 dB/100ft
1000 MHz 22.5 dB/100ft
3000 MHz 32.8 dB/100ft
3000 MHz 41.2 dB/100ft
5000 MHz 54.9 dB/100ft
7000 MHz 66.4 dB/100ft
10000 MHz 81.2 dB/100ft
15000 MHz 102 dB/100ft
18000 MHz 113 dB/100ft
20000 MHz 120 dB/100ft

Nennleistung

Frequency Max. Power Rating
500 MHz 180 W
1,000 MHz 119 W
2,000 MHz 79 W
3,000 MHz 62 W
5,000 MHz 46 W
7,000 MHz 37 W
10,000 MHz 30 W
15,000 MHz 24 W
18,000 MHz 21 W
20,000 MHz 20 W

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
64.2 Ohm/1000ft 10.2 Ohm/1000ft (33.5 Ohm/km) 29.5 pF/ft (96.8 pF/m) 50 Ohm 70%

Speisung

UL Voltage Rating Voltage Rating
30 V (UL AWM Style 10245) 1500 V

Temperatur

UL Temperature Operating
105°C -70°C to +200°C

Biegeradius

Installation Min.
0.125 in (3.18 mm)

Maximale Zugspannung

26 lbs (12 kg)

Gewicht Kabelgebinde

12 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL 1581 Horizontaler Draht

AWM-Compliance

AWM 10245

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.483 Revisionsdatum: 09-07-2025

Fußnote

V - 250' AUFBAU-GENAUE LÄNGE MAXIMAL 3 STÜCK, MINDESTENS 50'. 500' AUFBAU GENAUE LÄNGE MAXIMAL 5 STÜCK, MINDESTENS 50'. 1000' AUFBAU-GENAUE LÄNGE MAXIMAL 8 STÜCK, MINDESTENS 50'.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.483 Revisionsdatum: 09-07-2025

Fußnote

V - 250' AUFBAU-GENAUE LÄNGE MAXIMAL 3 STÜCK, MINDESTENS 50'. 500' AUFBAU GENAUE LÄNGE MAXIMAL 5 STÜCK, MINDESTENS 50'. 1000' AUFBAU-GENAUE LÄNGE MAXIMAL 8 STÜCK, MINDESTENS 50'.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
1671A TIN50 Zinngrau Rolle 50 ft 612825120285
1671A TIN100 Zinngrau Rolle 100 ft 612825120261
1671A TIN500 Zinngrau Rolle 500 ft 612825120292 V
1671A TIN1000 Zinngrau Rolle 1.000 ft 612825120278 V
