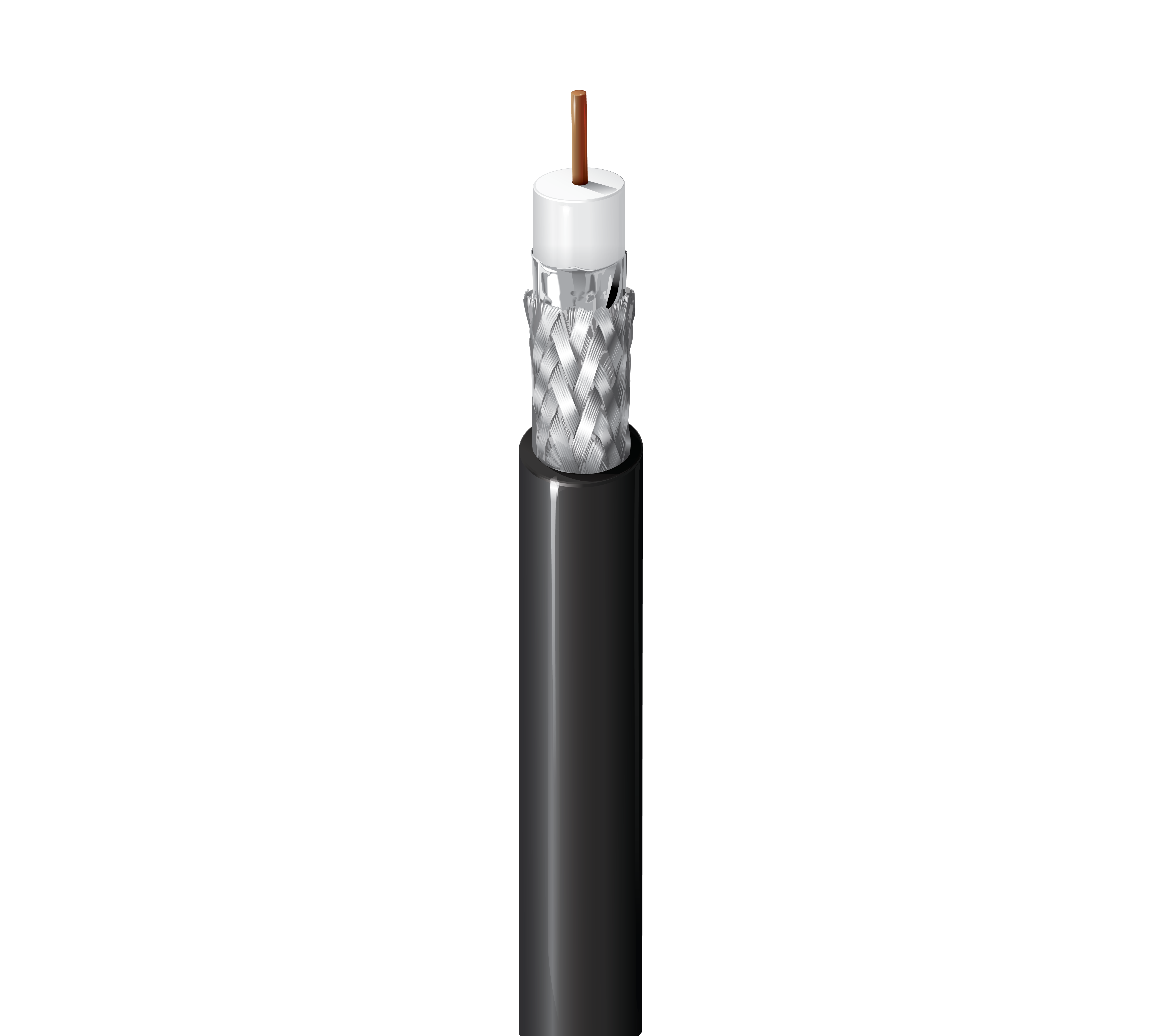

Produktnummer: 7806R

50 Ohm Kabelloses Übertragungskoaxialkabel, RF 195, RG58, 19 AWG Solid BC, Folie + 90 % TC-Geflecht, PVC-Ummantelung, CMR

50 Ohm Koaxialkabel für drahtlose Übertragung, RF 195, RG58, 19 AWG massiver blanker Kupferleiter, PE-Isolierung, Duofoil® + 90 % verzinntes Kupfergeflecht, PVC-Mantel, CMR

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
7806R
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Drahtlose Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Antennenkommunikation; Drahtlose Mikrofone, Funkgeräte, Amateurfunk, Low Power FM, GPS, RFID (Radio Frequency Identification)

RG-Typ

58

Leiter

Size Stranding Nom. Diameter Material
19 AWG Solid 0.037 in BC - Bare Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.110 in (2.79 mm) White

Äußere Abschirmung

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
2 Braid Tinned Copper (TC) 90%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.195 in (4.95 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,195 Zoll (4,95 mm)

VSWR

Frequency Max. VSWR
5 - 6000 MHz 1.25:1

Dämpfung

Frequency Nom. Attenuation
5 MHz 0.75 dB/100ft
10 MHz 1 dB/100ft
30 MHz 1.8 dB/100ft
50 MHz 2.5 dB/100ft
150 MHz 4 dB/100ft
220 MHz 4.9 dB/100ft
450 MHz 7.1 dB/100ft
900 MHz 10.3 dB/100ft
1500 MHz 13.7 dB/100ft
1800 MHz 15.2 dB/100ft
2000 MHz 16.1 dB/100ft
2500 MHz 18.3 dB/100ft
3000 MHz 20.5 dB/100ft
4500 MHz 26.5 dB/100ft
5800 MHz 31.2 dB/100ft
6000 MHz 32 dB/100ft

Nennleistung

Frequency Max. Power Rating
30 MHz 890 W
50 MHz 694 W
150 MHz 403 W
220 MHz 336 W
450 MHz 231 W
900 MHz 162 W
1,500 MHz 124 W
2,000 MHz 107 W
2,500 MHz 95 W
3,500 MHz 80 W
4,500 MHz 70 W
6,000 MHz 61 W

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
7.6 Ohm/1000ft 4.2 Ohm/1000ft (14 Ohm/km) 24.3 pF/ft (79.7 pF/m) 50 Ohm 77%

Speisung

UL Voltage Rating
300 V (CMR, CMG)

Temperatur

UL Temperature Operating
60°C -40°C to +80°C

Biegeradius

Installation Min.
0.5 in (13 mm)

Maximale Zugspannung

40 lbs (18 kg)

Gewicht Kabelgebinde

27 Pfund/1000 Fuß

Umweltverträglichkeit

Innen – Riser, innen

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL1666 senkrechter Schacht

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

CMR

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.518 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.518 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
7806R 010500 Schwarz Rolle 500 ft 612825414438 C
7806R 0101000 Schwarz Rolle 1.000 ft 612825189619 C
