Produktnummer: 8216

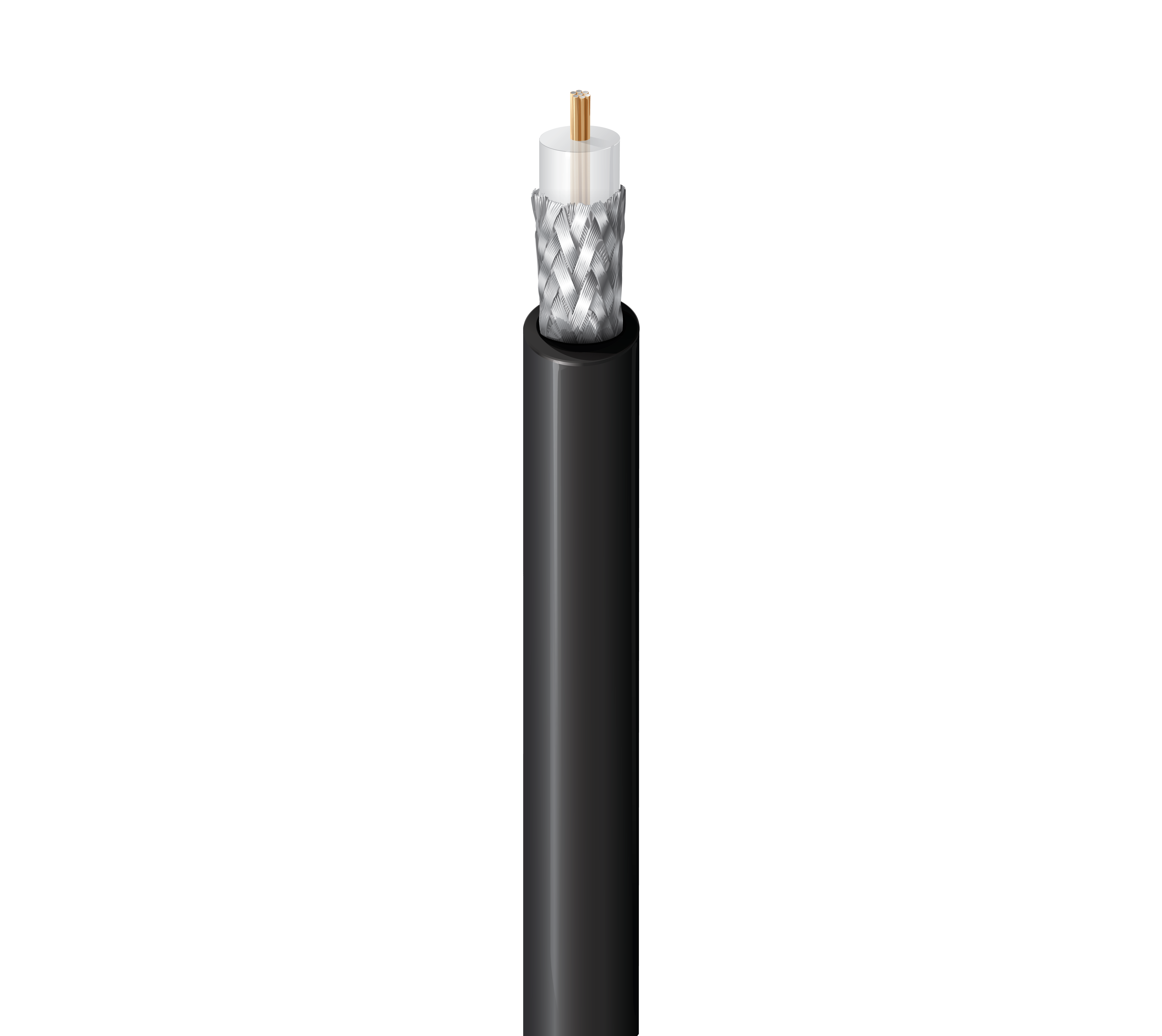

50 Ohm Kabelloses Übertragungskoaxialkabel, RG-174, 26 AWG Str BCCS, 90 % TC-Geflecht, PVC-Ummantelung

50 Ohm Koaxialkabel für drahtlose Übertragung, RG-174, 26 AWG (7 x 34) blanker kupferummantelter Stahlleiter, PE-Isolierung, 90 % verzinntes Kupfergeflecht, PVC-Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8216
  • 8216
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Drahtlose Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Antennenkommunikation; Drahtlose Mikrofone, Funkgeräte, Amateurfunk, Low Power FM, GPS, RFID (Radio Frequency Identification)

RG-Typ

174

Leiter

Size Stranding Nom. Diameter Material
26 AWG 7x34 0.019 in BCCS - Bare Copper Covered Steel

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 0.060 in (1.5 mm) White

Äußere Abschirmung

Outer Shield Type Material Coverage
Braid Tinned Copper (TC) 90%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.110 in (2.79 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,110 Zoll (2,79 mm)

Dämpfung

Frequency Nom. Attenuation
1 MHz 1.9 dB/100ft
10 MHz 3.3 dB/100ft
50 MHz 5.8 dB/100ft
100 MHz 8.4 dB/100ft
200 MHz 12.5 dB/100ft
400 MHz 19.0 dB/100ft
700 MHz 27.0 dB/100ft
900 MHz 31.0 dB/100ft
1000 MHz 34.0 dB/100ft

Nennleistung

Frequency Max. Power Rating
1 MHz 976 W
10 MHz 354 W
50 MHz 197 W
100 MHz 161 W
200 MHz 136 W
400 MHz 120 W
700 MHz 112 W
900 MHz 109 W
1,000 MHz 108 W

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
97 Ohm/1000ft 10.7 Ohm/1000ft (35.1 Ohm/km) 30.8 pF/ft (101 pF/m) 50 Ohm 66%

Speisung

UL Voltage Rating Voltage Rating
30 V (UL AWM 1354) 1100 V

Temperatur

UL Temperature Operating
60°C (UL AWM 1354) -30°C to +75°C

Biegeradius

Installation Min.
1.1 in (28 mm)

Maximale Zugspannung

20 lbs (9.1 kg)

Gewicht Kabelgebinde

8 Pfund/1000 Fuß

Umweltverträglichkeit

Außen – Freileitungen, Innen, Freileitungen – nur schwarz, bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

AWM-Compliance

AWM 1354

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.539 Revisionsdatum: 09-07-2025

Fußnote

G - KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES EINZELNEN STÜCKS BETRÄGT 100'., N – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM -0 % BIS +10 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.539 Revisionsdatum: 09-07-2025

Fußnote

G - KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES EINZELNEN STÜCKS BETRÄGT 100'., N – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM -0 % BIS +10 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8216 010100 Schwarz Rolle 100 ft 612825196266
8216 010500 Schwarz Rolle 500 ft 612825355496
8216 0101000 Schwarz Rolle 1.000 ft 612825196273 G N
