Produktnummer: 83242

Mil-Spec-Koaxialkabel, 50 Ohm, RG-142, 19 AWG massives SCCS, doppeltes 95 % SC-Geflecht, FEP-Ummantelung, CMP, kommerziell, nicht QPL

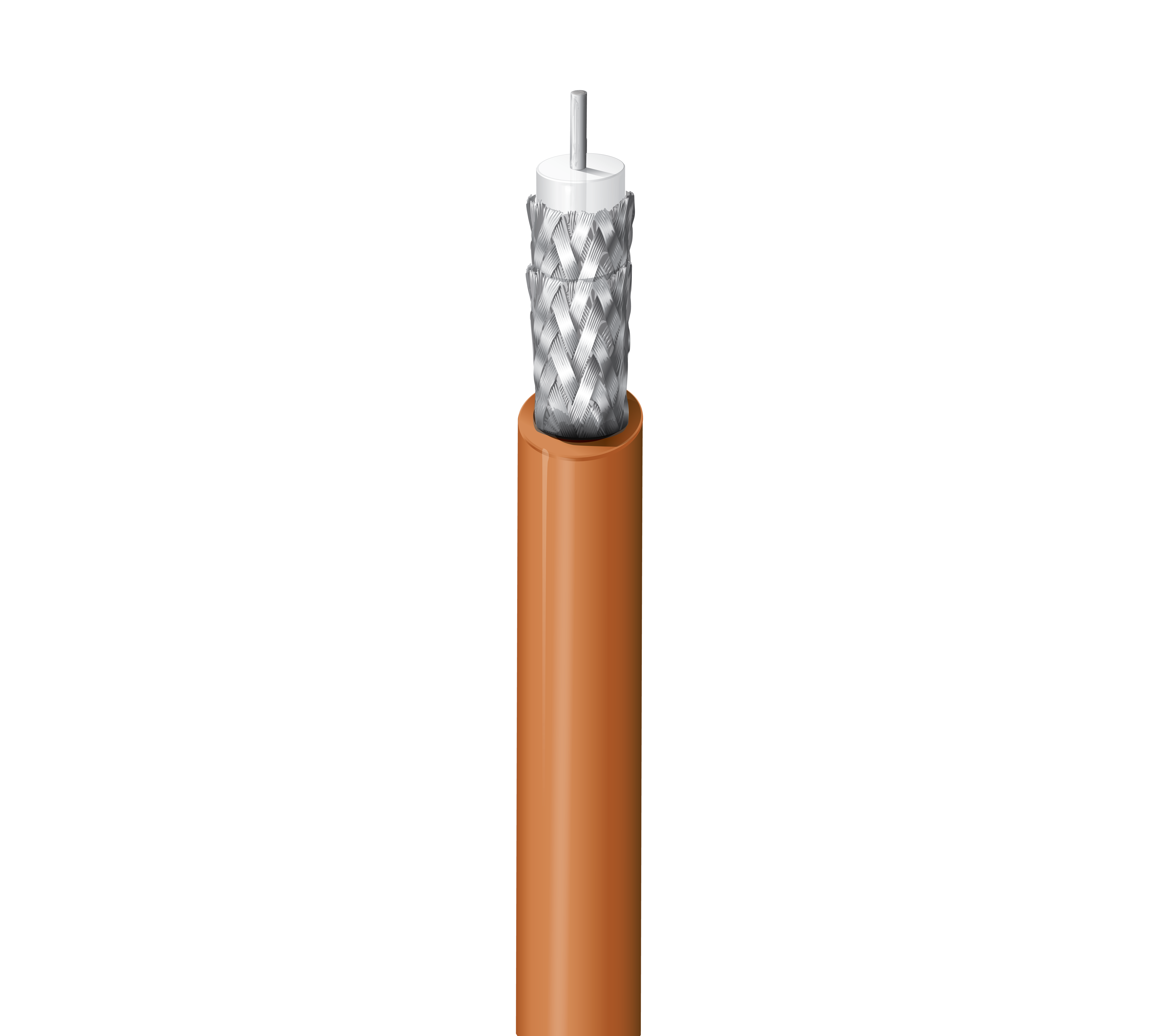

Mil-Spec-Koaxialkabel, 50 Ohm, RG-142, 19 AWG massiver, versilberter, kupferummantelter Stahlleiter, PTFE-Isolierung, doppelte 95 % versilberte Kupfergeflechtabschirmung, FEP-Ummantelung, CMP, kommerziell, nicht QPL

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
83242
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Wireless Kommunikation für die Luft- und Raumfahrt

RG-Typ

142

Leiter

Size Stranding Nom. Diameter Material
19 AWG Solid 0.037 in SCCS - Silvered Copper Covered Steel

Isolierung

Material Nom. Insulation Diameter Color Code
PTFE - Polytetrafluoroethylene 0.116 in (2.95 mm) White

Äußere Abschirmung

Layer Outer Shield Type Material Coverage
1 Braid Silvered Copper (SC) 95%
2 Braid Silvered Copper (SC) 95%

Äußere Ummantelung

Material Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.195 in (4.95 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,195 Zoll (4,95 mm)

Dämpfung

Frequency Nom. Attenuation
1 MHz 0.3 dB/100ft
10 MHz 1.1 dB/100ft
50 MHz 2.6 dB/100ft
100 MHz 3.8 dB/100ft
200 MHz 5.6 dB/100ft
400 MHz 6.9 dB/100ft
700 MHz 10.7 dB/100ft
900 MHz 12.3 dB/100ft
1000 MHz 13.1 dB/100ft
2000 MHz 19.3 dB/100ft
3000 MHz 24.2 dB/100ft
5000 MHz 32.6 dB/100ft
8000 MHz 43.2 dB/100ft

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
19.0 Ohm/1000ft 2.3 Ohm/1000ft (7.5 Ohm/km) 29 pF/ft (95 pF/m) 50 Ohm 70%

Speisung

UL Voltage Rating Voltage Rating
300 V (CMP) 1400 V (Mil-Spec)

Temperatur

UL Temperature Operating
200°C -70°C to +200°C

Biegeradius

Installation Min.
2 in (51 mm)

Maximale Zugspannung

103 lbs (46.7 kg)

Gewicht Kabelgebinde

42 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich-Plenum Innenbereich, Außenbereich, UV-Beständigkeit, Freileitungen – bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262

NEC/UL-Compliance

CMP

CEC/C(UL)-Compliance

CMP

Millitärische Compliance

Kommerzielles, nicht-QPL Produkt (M17/158-00001)

Einhaltung der europäischen Richtlinien

REACH

Aktualisierung und Überarbeitung

Revisionsnummer: 0.515 Revisionsdatum: 02-20-2026

Fußnote

C – KISTENROLLENAUFBAU., E – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES TEILS BETRÄGT 25'.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.515 Revisionsdatum: 02-20-2026

Fußnote

C – KISTENROLLENAUFBAU., E – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES TEILS BETRÄGT 25'.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
83242 001100 Braun Rolle 100 ft 612825203612 C E
83242 001500 Braun Rolle 500 ft 612825203650 C E
83242 0011000 Braun Rolle 1.000 ft 612825203629 C E
