Produktnummer: 83269

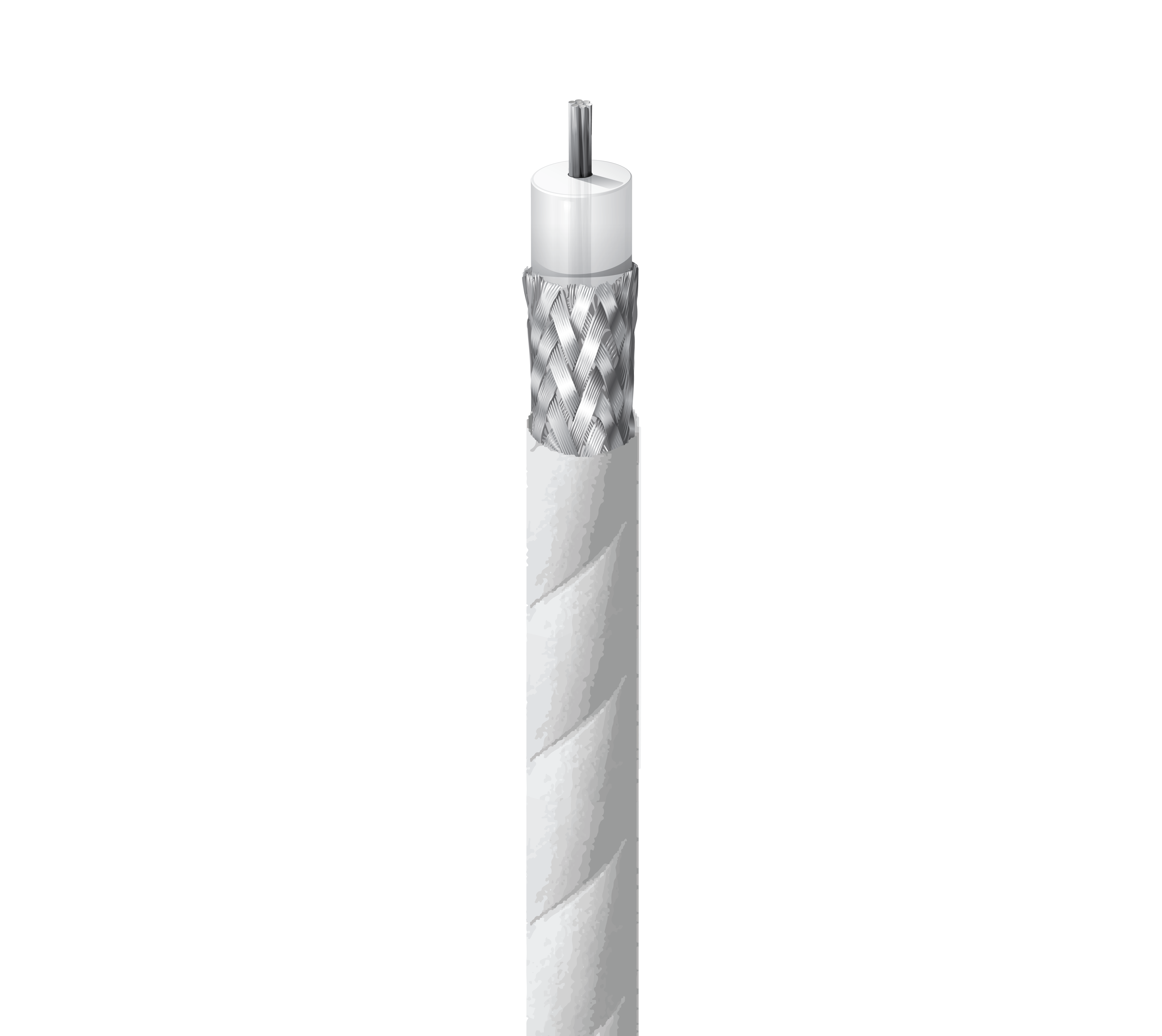

Mil-Spec-Koaxialkabel, 50 Ohm, RG-188, 26 AWG Str SCCS, 95 % SC-Geflecht, PTFE-Bandummantelung, kommerziell, nicht QPL

Mil-Spec-Koaxialkabel, 50 Ohm, RG-188, 26 AWG (7 x 34) versilberter kupferummantelter Stahlleiter, PTFE-Isolierung, 95 % versilberte Kupfergeflechtabschirmung, PTFE-Bandummantelung, kommerziell, nicht QPL

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
83269
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Wireless Kommunikation für die Luft- und Raumfahrt

RG-Typ

188

Leiter

Size Stranding Nom. Diameter Material
26 AWG 7x34 0.020 in SCCS - Silvered Copper Covered Steel

Isolierung

Material Nom. Insulation Diameter Color Code
PTFE - Polytetrafluoroethylene 0.058 in (1.5 mm) White

Äußere Abschirmung

Layer Outer Shield Type Material Coverage
1 Braid Silvered Copper (SC) 95%

Äußere Ummantelung

Material Nom. Diameter
PTFE - Polytetrafluoroethylene 0.100 in (2.54 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,100 Zoll (2,54 mm)

Dämpfung

Frequency Nom. Attenuation
1 MHz 1.2 dB/100ft
10 MHz 2.7 dB/100ft
50 MHz 5.6 dB/100ft
100 MHz 8.3 dB/100ft
200 MHz 12.0 dB/100ft
400 MHz 17.5 dB/100ft
700 MHz 23.7 dB/100ft
900 MHz 27.3 dB/100ft
1000 MHz 29.0 dB/100ft

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
91.2 Ohm/1000ft 8.5 Ohm/1000ft (28 Ohm/km) 29 pF/ft (95 pF/m) 50 Ohm 70%

Speisung

Voltage Rating
900 V (Mil-Spec)

Temperatur

Operating
-70°C to +200°C

Biegeradius

Installation Min.
1 in (25 mm)

Maximale Zugspannung

21 lbs (9.5 kg)

Gewicht Kabelgebinde

11 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Nachhaltigkeit

CA Prop 65

Millitärische Compliance

Kommerzielles, nicht-QPL Produkt (ähnlich wie M17/113-RG188)

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.509 Revisionsdatum: 02-20-2026

Fußnote

E – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES TEILS BETRÄGT 25'.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.509 Revisionsdatum: 02-20-2026

Fußnote

E – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES TEILS BETRÄGT 25'.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
83269 009100 Weiß Rolle 100 ft 612825203766 E
83269 009500 Weiß Rolle 500 ft 612825203780 E
83269 0091000 Weiß Rolle 1.000 ft 612825203773 E
