Produktnummer: 83284

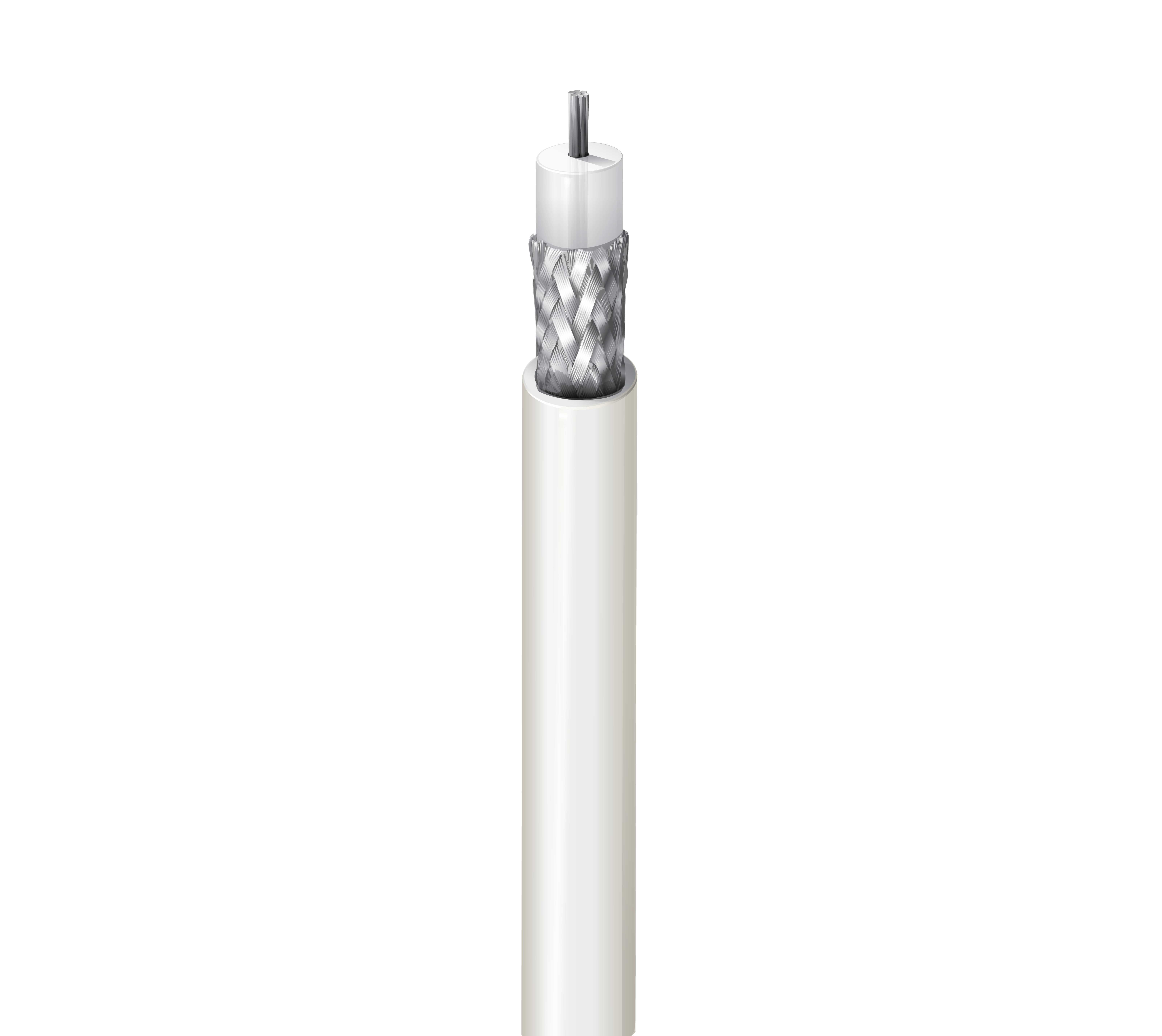

Mil-Spec-Koaxialkabel, 50 Ohm, RG-316, 26 AWG Str SCCS, 95 % SC-Geflecht, FEP-Ummantelung, kommerziell, nicht QPL

Mil-Spec-Koaxialkabel, 50 Ohm, RG-316, 26 AWG (7 x 34) versilberter, kupferummantelter Stahlleiter, PTFE-Isolierung, 95 % versilbertes Kupfergeflecht, FEP-Ummantelung, kommerziell, nicht QPL

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
83284
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Wireless Kommunikation für die Luft- und Raumfahrt

RG-Typ

316

Leiter

Size Stranding Nom. Diameter Material
26 AWG 7x34 0.020 in SCCS - Silvered Copper Covered Steel

Isolierung

Material Nom. Insulation Diameter Color Code
PTFE - Polytetrafluoroethylene 0.060 in (1.5 mm) White

Äußere Abschirmung

Layer Outer Shield Type Material Coverage
1 Braid Silvered Copper (SC) 95%

Äußere Ummantelung

Material Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.098 in (2.5 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,098 Zoll (2,5 mm)

VSWR

Frequency Max. VSWR
1 MHz - 3000 MHz per M17/113-RG316

Dämpfung

Frequency Nom. Attenuation
1 MHz 1.2 dB/100ft
10 MHz 2.7 dB/100ft
50 MHz 5.6 dB/100ft
100 MHz 8.3 dB/100ft
200 MHz 12.0 dB/100ft
400 MHz 17.5 dB/100ft
700 MHz 23.7 dB/100ft
900 MHz 27.3 dB/100ft
1000 MHz 29.0 dB/100ft
1500 MHz 36.5 dB/100ft
2000 MHz 42.5 dB/100ft
2400 MHz 47.2 dB/100ft
3000 MHz 53.6 dB/100ft

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
82.5 Ohm/1000ft (271 Ohm/km) 8.5 Ohm/1000ft (28 Ohm/km) 29 pF/ft (95 pF/m) 50 Ohm 70%

Speisung

Voltage Rating
900 V (Mil-Spec)

Temperatur

Operating
-70°C to +200°C

Biegeradius

Installation Min.
1 in (25 mm)

Maximale Zugspannung

21 lbs (9.5 kg)

Gewicht Kabelgebinde

10 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Freileitungen – bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Millitärische Compliance

Gewerbliches, nicht-QPL-Produkt (M17/113-RG316)

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.513 Revisionsdatum: 02-20-2026

Fußnote

E – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES TEILS BETRÄGT 25'.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.513 Revisionsdatum: 02-20-2026

Fußnote

E – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES TEILS BETRÄGT 25'.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
83284 009100 Weiß Rolle 100 ft 612825203797 E
83284 009500 Weiß Rolle 500 ft 612825206118 E
83284 0091000 Weiß Rolle 1.000 ft 612825203803 E
