Produktnummer: 84142

Mil-Spec-Koaxialkabel, 50 Ohm, RG-142, 19 AWG massives SCCS, doppeltes 95 % SC-Geflecht, FEP-Ummantelung, CMP, kommerziell, nicht QPL

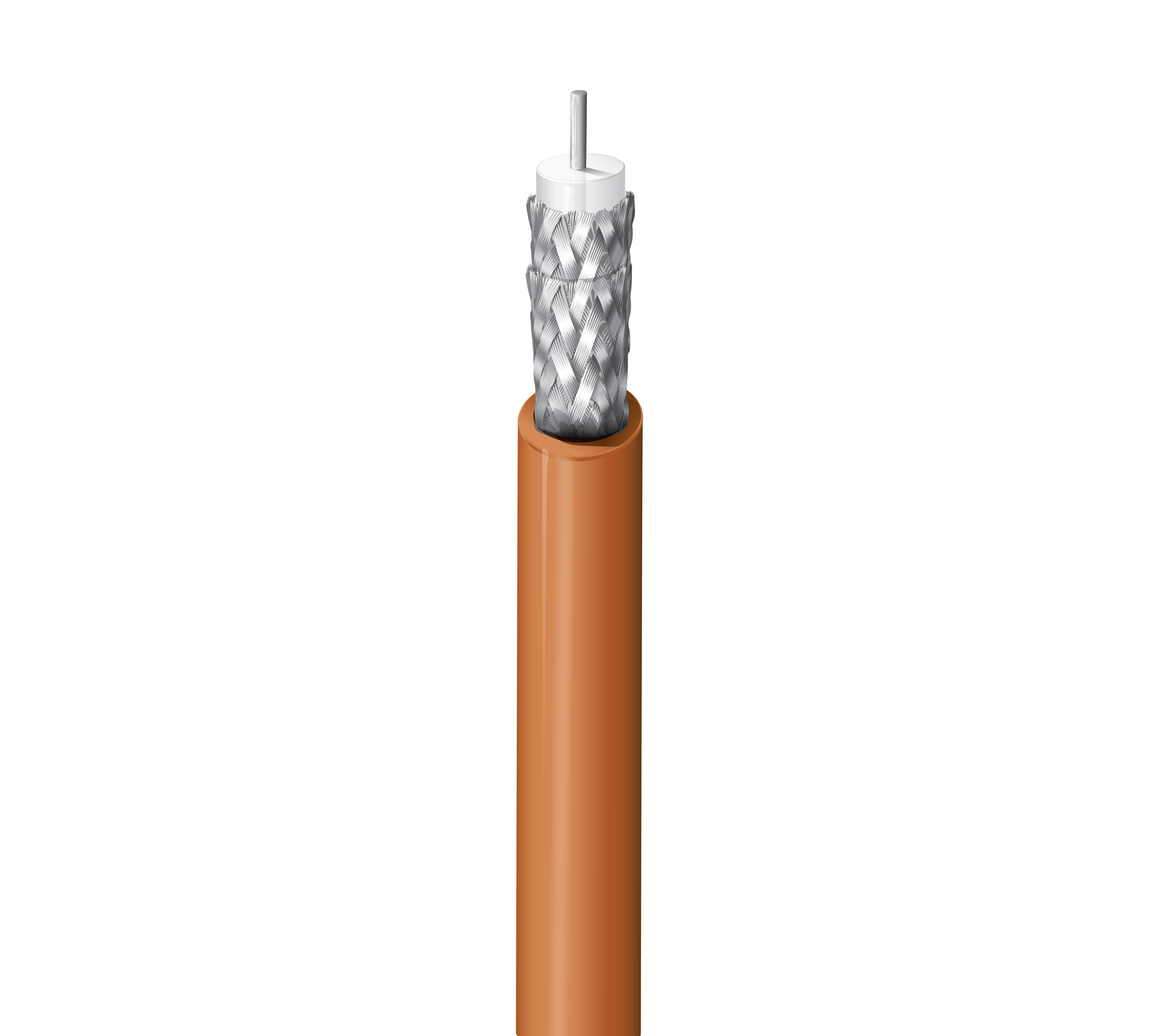

Mil-Spec-Koaxialkabel, 50 Ohm, RG-142, 19 AWG massiver, versilberter, kupferummantelter Stahlleiter, PTFE-Isolierung, doppelte 95 % versilberte Kupfergeflechtabschirmung, FEP-Ummantelung, CMP, kommerziell, nicht QPL

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
84142
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Wireless Kommunikation für die Luft- und Raumfahrt

RG-Typ

142

Leiter

Size Stranding Nom. Diameter Material
18 AWG Solid 0.037 in SCCS - Silvered Copper Covered Steel

Isolierung

Material Nom. Insulation Diameter Color Code
PTFE - Polytetrafluoroethylene 0.116 in (2.95 mm) White

Äußere Abschirmung

Layer Outer Shield Type Material Coverage
1 Braid Silvered Copper (SC) 95%
2 Braid Silvered Copper (SC) 95%

Äußere Ummantelung

Material Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.195 in (4.95 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,195 Zoll (4,95 mm)

VSWR

Frequency Max. VSWR
1 MHz - 12.4 GHz per M17/60-RG142

Dämpfung

Frequency Nom. Attenuation
1 MHz 0.3 dB/100ft
10 MHz 1.1 dB/100ft
50 MHz 2.7 dB/100ft
100 MHz 3.9 dB/100ft
200 MHz 5.6 dB/100ft
400 MHz 6.9 dB/100ft
700 MHz 11.0 dB/100ft
900 MHz 12.5 dB/100ft
1000 MHz 13.5 dB/100ft
2000 MHz 19.3 dB/100ft
3000 MHz 24.3 dB/100ft
5000 MHz 32.6 dB/100ft
8000 MHz 43.2 dB/100ft

Nennleistung

Frequency Max. Power Rating
50 MHz 3,500 W
100 MHz 2,400 W
400 MHz 1,100 W
1,000 MHz 650 W
3,000 MHz 330 W
8,000 MHz 180 W

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
19.0 Ohm/1000ft 2.3 Ohm/1000ft (7.5 Ohm/km) 29 pF/ft (95 pF/m) 50 Ohm 70%

Speisung

UL Voltage Rating Voltage Rating
300 V (CMP) 1400 V (Mil-Spec)

Temperatur

UL Temperature Operating
200°C -70°C to +200°C

Biegeradius

Installation Min.
2 in (51 mm)

Maximale Zugspannung

146 lbs (66.2 kg)

Gewicht Kabelgebinde

42 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Freileitungen – bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262

NEC/UL-Compliance

CMP

CEC/C(UL)-Compliance

CMP

Millitärische Compliance

Gewerbliches, nicht-QPL-Produkt (M17/60-RG142)

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.512 Revisionsdatum: 02-20-2026

Fußnote

C – KISTENROLLENAUFBAU., E – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES TEILS BETRÄGT 25'.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.512 Revisionsdatum: 02-20-2026

Fußnote

C – KISTENROLLENAUFBAU., E – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES TEILS BETRÄGT 25'.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
84142 001100 Braun Rolle 100 ft 612825206446
84142 001500 Braun Rolle 500 ft 612825206460 C E
84142 0011000 Braun Rolle 1.000 ft 612825206453 C E
