Produktnummer: 89880

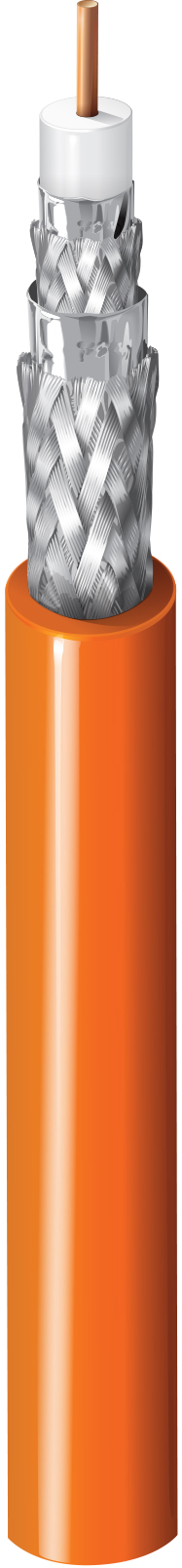

50 Ω, #12 Sol BC, FFEP Ins, Duobond IV® Quad Shield, PVDF Jkt, CMP

Ethernet 50 Ω 10BASE5, 12 AWG massiver blanker Kupferleiter, FEP-Schaum-Isolierung, Gesamtschirmung Duobond® II+verzinntes Kupfergeflecht (90 %)+Duofoil®+verzinntes Kupfergeflecht (90 %), Fluorocopolymer-Ummantelung, CMP

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
89880
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Thick Ethernet (IEEE 802.3 10BASE5)

Leiter

Size Stranding Nom. Diameter Material
12 AWG Solid 0.086 in BC - Bare Copper

Isolierung

Material Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene (Foam) 0.245 in (6.22 mm) Clear

Äußere Abschirmung

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Tinned Copper (TC) 90%
3 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
4 Braid Tinned Copper (TC) 90%

Äußere Ummantelung

Material Nom. Diameter
PVDF - Polyvinylidene Fluoride 0.365 in (9.27 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,365 Zoll (9,27 mm)

Dämpfung

Frequency Nom. Attenuation
1 MHz 0.18 dB/100ft
5 MHz 0.37 dB/100ft
10 MHz 0.52 dB/100ft
50 MHz 1.15 dB/100ft
100 MHz 1.65 dB/100ft
200 MHz 2.45 dB/100ft
400 MHz 3.80 dB/100ft
700 MHz 5.60 dB/100ft
900 MHz 6.80 dB/100ft
1000 MHz 7.20 dB/100ft

Nennleistung

Frequency Max. Power Rating
1 MHz 15,900 W
5 MHz 6,928 W
10 MHz 4,802 W
50 MHz 1,992 W
100 MHz 1,344 W
200 MHz 900 W
400 MHz 602 W
700 MHz 438 W
900 MHz 382 W
1,000 MHz 361 W

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
1.4 Ohm/1000ft 1.5 Ohm/1000ft (4.9 Ohm/km) 26.0 pF/ft (85.3 pF/m) 50 Ohm 78%

Speisung

UL Voltage Rating Voltage Rating
300 V (CMP) 600 V

Temperatur

UL Temperature Operating
150°C -25°C to +150°C

Biegeradius

Installation Min.
6.0 in (150 mm)

Maximale Zugspannung

255 lbs (116 kg)

Gewicht Kabelgebinde

137 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

CL2P, CMP

CEC/C(UL)-Compliance

CMP

IEEE-Compliance

IEEE 802.3 10Base5

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

DEC Artikel-Nr. 17-00324-00

Keine Plenum-Nummer

9880

Anmerkungen

Ringbandstreifen alle 2,5 Meter, um den Nutzern bei der Platzierung der Gewindebohrer zu helfen.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.501 Revisionsdatum: 02-20-2026

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.501 Revisionsdatum: 02-20-2026

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
89880 0031000 Orange Rolle 1.000 ft 612825221364 C
89880 0031640 Orange Rolle 1.640 ft 612825221371 C Z
