Produktnummer: 89907

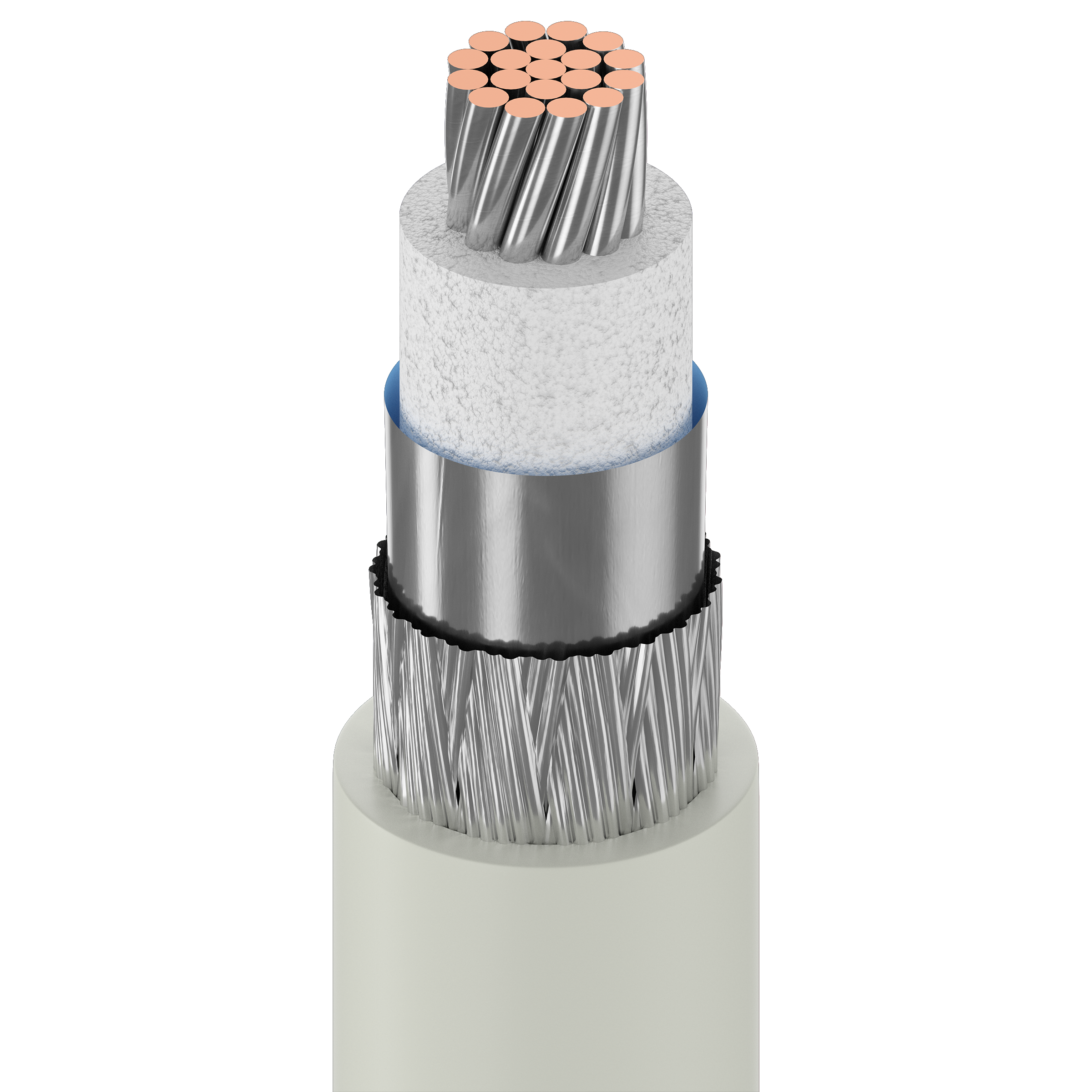

Thinnet 10BASE2, Typ RG-58A/U, Nr. 20 Str, FFEP, Duobond II+TC-Geflecht, PVDF-Ummantelung, CMP

IEEE 802.3 Ethernet Thinnet 10BASE2, 20 AWG (19 x 32) verzinnter Kupferleiter, FEP-Schaum-Isolierung, Duobond® II (100 % Abdeckung) + verzinnter Kupfergeflechtschirm (95 % Abdeckung), Fluorcopolymer-Ummantelung, CMP

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
89907
  • 89907
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Thin Ethernet (IEEE 802.3 10BASE2)

RG-Typ

58

Leiter

Size Stranding Nom. Diameter Material
20 AWG 19x32 0.037 in TC - Tinned Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PFA - Perfluoroalkoxy (Foam) 0.100 in (2.54 mm) White

Äußere Abschirmung

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Tinned Copper (TC) 93%

Äußere Ummantelung

Material Nom. Diameter
PVDF - Polyvinylidene Fluoride 0.165 in (4.19 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,165 Zoll (4,19 mm)

Dämpfung

Frequency Nom. Attenuation
1 MHz 0.43 dB/100ft
10 MHz 1.3 dB/100ft
50 MHz 2.91 dB/100ft
100 MHz 4.18 dB/100ft
200 MHz 6.1 dB/100ft
400 MHz 9.2 dB/100ft
700 MHz 12.9 dB/100ft
900 MHz 15.0 dB/100ft
1000 MHz 16.0 dB/100ft

Nennleistung

Frequency Max. Power Rating
1 MHz 6,450 W
10 MHz 1,850 W
50 MHz 890 W
100 MHz 640 W
200 MHz 470 W
400 MHz 360 W
700 MHz 290 W
900 MHz 270 W
1,000 MHz 260 W

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
8.5 Ohm/1000ft (28 Ohm/km) 5.8 Ohm/1000ft (19 Ohm/km) 26.0 pF/ft (85.3 pF/m) 50 Ohm 80%

Speisung

UL Voltage Rating
300 V (CMP)

Temperatur

UL Temperature Operating
150°C -15°C to +150°C

Biegeradius

Installation Min.
1.6 in (41 mm)

Maximale Zugspannung

45 lbs (20 kg)

Gewicht Kabelgebinde

26 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Plenum, Freileitung – bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

CEC/C(UL)-Compliance

CMP

IEEE-Compliance

802.3 10Base2

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

9907

Aktualisierung und Überarbeitung

Revisionsnummer: 0.524 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.524 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
89907 E4X500 Grau, hell Dec Rolle 500 ft 612825221449 C
89907 E4X1000 Grau, hell Dec Rolle 1.000 ft 612825221425 C
89907 E4X2500 Grau, hell Dec Rolle 2.500 ft 612825221432 C Z
