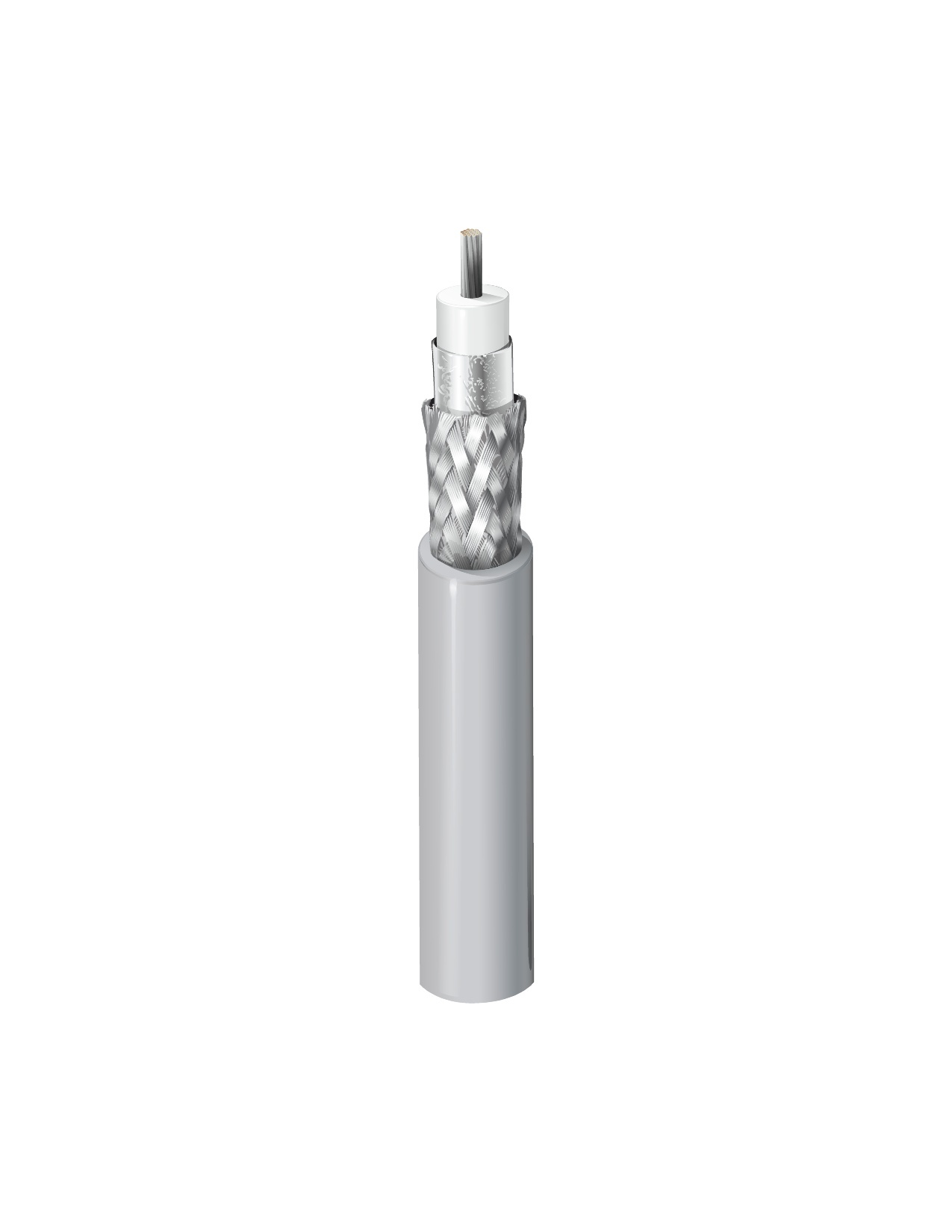

IEEE 802.3 Ethernet Thinnet 10BASE2, 20 AWG Litze (19 x 32), 0,037 Zoll verzinnter Kupferleiter, Isolierung aus Polyethylenschaum, Duobond® II (100 % Abdeckung) + eine durchgehende Abschirmung aus verzinntem Kupfergeflecht (93 % Abdeckung), PVC-Mantel.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Thin Ethernet

Konstruktionsmerkmale

RG-Typ	58

Leiter

Element	No. of Elements	Size	Stranding	Nom. Diameter	Material
Coax(es)	1	20 AWG	19x32	0.037 in	TC - Tinned Copper

Isolierung

Element	Material	Nom. Insulation Diameter	Color Code	Notes
Coax(es)	PE - Polyethylene (Foam)	0.102 in (2.59 mm)	White	HDPE

Äußere Abschirmung

Layer	Outer Shield Type	Material	Material Trade Name	Coverage
1	Tape	Tri-Laminate (Alum+Poly+Alum)	Duofoil®	100%
2	Braid	Tinned Copper (TC)		93%

Äußere Ummantelung

Material	Nom. Diameter
PVC - Polyvinyl Chloride	0.185 in (4.70 mm)

Elektrische Kenndaten

Dämpfung

Frequency	Nom. Attenuation
1 MHz	0.43 dB/100ft
10 MHz	1.3 dB/100ft
50 MHz	2.91 dB/100ft
100 MHz	4.2 dB/100ft
200 MHz	6.1 dB/100ft
400 MHz	8.9 dB/100ft
700 MHz	12.1 dB/100ft
900 MHz	13.9 dB/100ft
1000 MHz	14.8 dB/100ft

Elektrik

Nom. Conductor DCR	Nom. Outer Shield DCR	Nom. Capacitance Cond-to-Shield	Nom. Characteristic Impedance	Nom. Velocity of Prop.
8.8 Ohm/1000ft (29 Ohm/km)	5.8 Ohm/1000ft (19 Ohm/km)	25.4 pF/ft (83.3 pF/m)	50 Ohm	80%

Speisung

UL Voltage Rating
300 V RMS, 30 V RMS

Hinweise zu elektrischen Kenndaten	UL AWM 1354: 30 V RMS

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
75°C	-40°C To +80°C

Biegeradius

Stationary Min.	Installation Min.
1.85 in (47.0 mm)	1.85 in (47.0 mm)

Maximale Zugspannung	54 lbs (24 kg)
Gewicht Kabelgebinde	23 lbs/1000ft (34 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	UL1685, IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 725, Artikel 800, CL2, CM
AWM-Compliance	AWM 1354
CEC/C(UL)-Compliance	CM
IEEE-Compliance	IEEE 802.3 10Base2
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	DEC-Teilenummer 17-01248-00, ISO8802.3 10Base2
Plenum-Nummer	82907, 89907

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.626 Revisionsdatum: 12-18-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.626 Revisionsdatum: 12-18-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC/EAN	Fußnote
9907.00152	Grau	Rolle	152 m	8719605023483
9907.00305	Grau	Rolle	305 m	8719605023490
9907.00U305	Grau	UnReel	305 m	8719605023513
9907 E4X500	Grau	Rolle	500 ft	612825260561
9907.00500	Grau	Rolle	500 m	8719605023506
9907 E4X1000	Grau	Rolle	1.000 ft	612825260523	C
9907 E4XU1000	Grau	UnReel	1.000 ft	612825260516
9907.001000	Grau	Rolle	1,000 m	8719605023476
9907 E4X1640	Grau	Rolle	1.640 ft	612825260530	C
9907 E4X2500	Grau	Rolle	2.500 ft	612825260547	C
9907 E4X3280	Grau	Rolle	3.280 ft	612825260554	C
9907 E4X5000	Grau	Rolle	5.000 ft	612825260578
