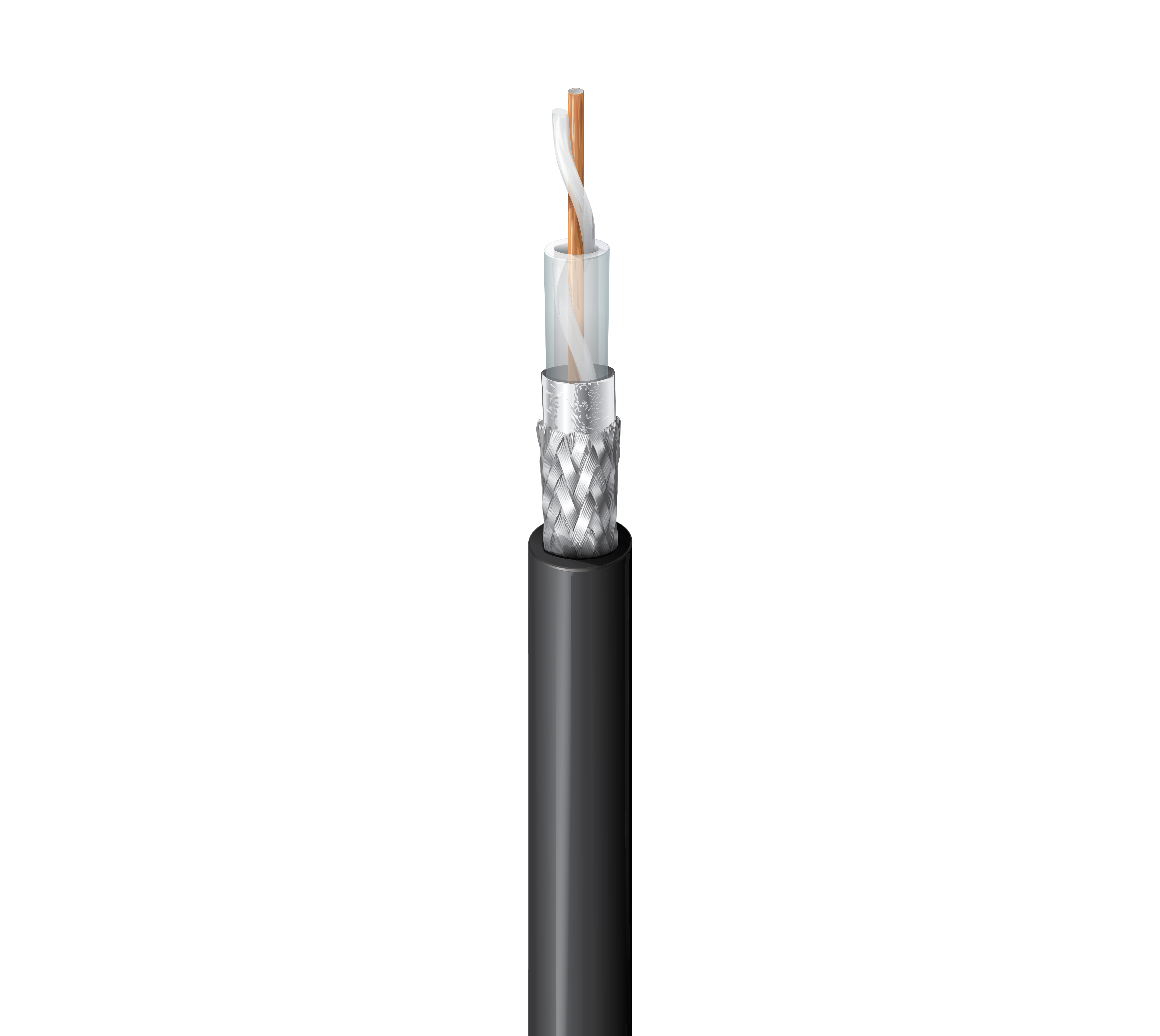

Artikelnummer: 9913
50 Ohm Wireless Transmission Coax, RG-8, 10 AWG Solid BC, Foil + 90% TC Braid, PVC Jkt
50 Ohm Wireless Transmission Coax, RG-8, 10 AWG Solid Bare Copper Conductor , PE Insulation, Foil + 90% Tinned Copper Braid Shield, PVC Jacket
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Drahtlose Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Antennenkommunikation; Wireless Mikrofone, Zwei-Wege-Funkgeräte, Amateurfunk (Ham), Low-Power FM, GPS, RFID (Radiofrequenz-Identifikation) |
|---|
Konstruktionsmerkmale
|
RG-Typ |
8 |
|---|
Leiter
| Größe | Verseilung | Nennwert Durchmesser | Material |
|---|---|---|---|
| 10 AWG | Massiv | 0,108 Zoll | BC – blankes Kupfer |
Isolierung
| Material | Nenndurchmesser der Isolierung | Farbcodierung | Anmerkungen |
|---|---|---|---|
| PE – Polyethylen (halbfest) | 0,285 Zoll (7,24 mm) | Weiß | Massive PE-Monofilamentspirale um den Leiter. Massiver PE-Schlauch über Monofilament |
Äußere Abschirmung
| Layer | Abschirmungstyp außen | Material | Material-Handelsbezeichnung | Abdeckung |
|---|---|---|---|---|
| 1 | Band | Trilaminat (Alum + Poly + Alum) | Duobond® II | 100 % |
| 2 | Geflecht | Verzinntes Kupfer (TC) | 90 % |
Äußere Ummantelung
| Material | Nennwert Durchmesser |
|---|---|
| PVC – Polyvinylchlorid | 0,405 Zoll (10,3 mm) |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,405 Zoll (10,3 mm) |
|---|
Elektrische Kenndaten
Dämpfung
| Frequenz | Nom. Dämpfung |
|---|---|
| 5 MHz | 0,4 dB/100 Fuß |
| 10 MHz | 0,5 dB/100 Fuß |
| 50 MHz | 1,0 dB/100 Fuß |
| 100 MHz | 1,4 dB/100 Fuß |
| 200 MHz | 1,8 dB/100 Fuß |
| 400 MHz | 2,6 dB/100 Fuß |
| 700 MHz | 3,6 dB/100 Fuß |
| 900 MHz | 4,1 dB/100 Fuß |
| 1000 MHz | 4,4 dB/100 Fuß |
Nennleistung
| Frequenz | Max. Nennleistung |
|---|---|
| 5 MHz | 4.021 W |
| 10 MHz | 3.217 W |
| 50 MHz | 1.609 W |
| 100 MHz | 1.149 W |
| 200 MHz | 894 W |
| 400 MHz | 619 W |
| 700 MHz | 447 W |
| 900 MHz | 393 W |
| 1.000 MHz | 366 W |
Elektrik
| Nennwert Leiter DCR | Nennwert äußere Abschirmung DCR | Nennkapazität Leiter-zu-Abschirmung | Nennwert Impedanz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|---|---|
| 0,9 Ohm/1000 Fuß | 1,8 Ohm/1000 Fuß (5,9 Ohm/km) | 24,6 pF/ft (80,7 pF/m) | 50 Ohm | 84 % |
Speisung
| Nennspannung |
|---|
| 600V RMS |
Mechanische Kenndaten
Temperatur
| Betrieb |
|---|
| -30 °C bis +75 °C |
Biegeradius
| Mindestinstallation |
|---|
| 4 Zoll (100 mm) |
|
Maximale Zugspannung |
292 lbs (132 kg) |
|---|---|
|
Gewicht Kabelgebinde |
97 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Innenbereich (keine Riser oder Plenum), Innenbereich, Außenbereich – nur Schwarz, Freileitungen – nur Schwarz, bei Unterstützung durch Längstragseil |
|---|---|
|
Nachhaltigkeit |
CA Prop 65 |
|
CPR-Compliance |
CPR Euroklasse: Eca; CPR UKCA Klasse: Eca |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Plenum-Nummer |
89913 |
Produkthinweise
|
Anmerkungen |
Empfohlene Verwendung von 7810R, 7810A, 9913F7 oder 9914 für Anwendungen über 1 GHz. |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.534 Revisionsdatum: 03.02.2025 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.534 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 9913 010100 | Schwarz | Rolle | 100 ft | 612825261636 | C |
| 9913 010250 | Schwarz | Rolle | 250 ft | 612825261650 | C |
| 9913 010500 | Schwarz | Rolle | 500 ft | 612825261667 | C |
| 9913 0101000 | Schwarz | Rolle | 1.000 ft | 612825261643 | C |
