Produktnummer: H155A01

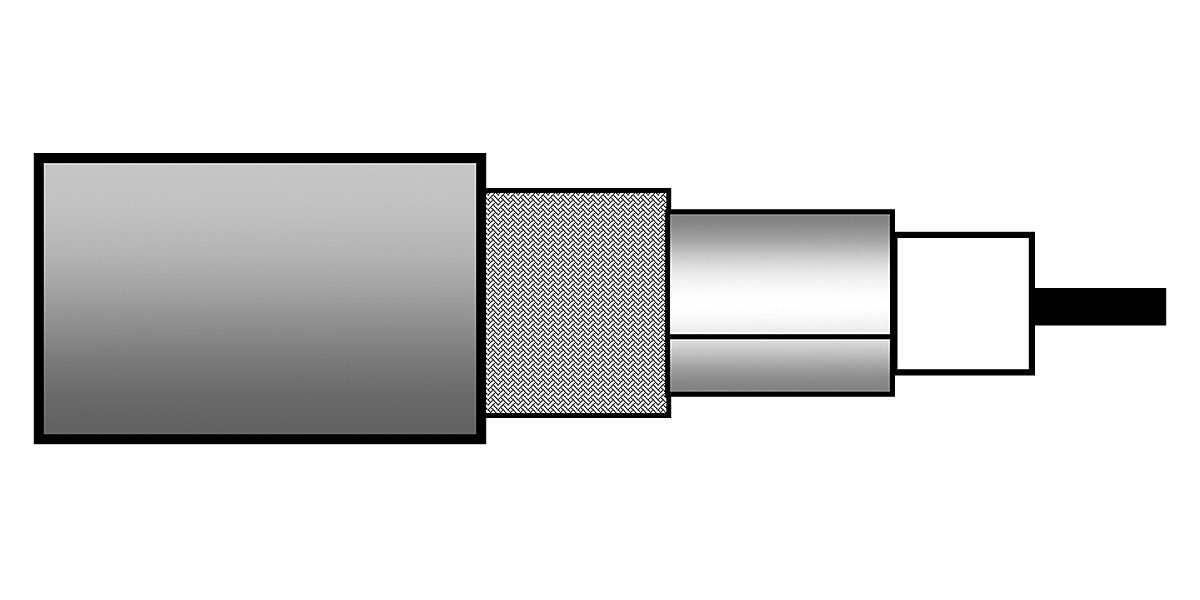

H155A01 – 50 Ohm Koaxialkabel für drahtlose Übertragung, H155, 16 AWG Litze BC, Folie + 80 % TC-Geflecht, PE-Ummantelung

50 Ohm Koaxialkabel für drahtlose Übertragung, H155, 16 AWG Litzenleiter aus blankem Kupfer, PE-Isolierung, Duofoil® + 80 % verzinntes Kupfergeflecht, PE-Mantel

  • Verfügbarkeit:
    EMEA | Asien-Pazifik
  • Status:
    Aktiv
H155A01
  • H155A01
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Drahtlose Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Antennenkommunikation; Drahtlose Mikrofone, Funkgeräte, Amateurfunk, Low Power FM, GPS, RFID (Radio Frequency Identification)

RG-Typ

58

Leiter

No. of Elements Size Stranding Nom. Diameter Material
1 16 AWG Stranded 1.41 mm BC - Bare Copper

Isolierung

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene (Foam) 3.9 mm (0.15 in)

Anmerkungen zur Isolierungstabelle

Zentrierung min. 85 %

Äußere Abschirmung

Layer Outer Shield Type Material Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) 100%
2 Braid Tinned Copper (TC) 80%

Äußere Ummantelung

Material Nom. Diameter
PE - Polyethylene 5.4 mm

Äußere Ummantelung1 Anmerkungen zur Tabelle

Gemäß EN 50290-2-20

Regelmäßigkeit der Impedanz

Min. 40 dB

Rückflussdämpfung

Frequency Min. Return Loss
5 - 470 MHz 20 dB
470 - 1000 MHz 18 dB
1000 - 2000 MHz 16 dB
2000 - 6000 MHz 15 dB

Dämpfung

Frequency Nom. Attenuation
5 MHz 2.5 dB/100m
50 MHz 6.9 dB/100m
100 MHz 9.1 dB/100m
230 MHz 13.4 dB/100m
400 MHz 18 dB/100m
800 MHz 26.1 dB/100m
862 MHz 27.3 dB/100m
1000 MHz 29.6 dB/100m
1350 MHz 34.9 dB/100m
1750 MHz 40.3 dB/100m
2150 MHz 46 dB/100m
2400 MHz 49.1 dB/100m
3000 MHz 56.3 dB/100m
3600 MHz 62.9 dB/100m
4200 MHz 69.1 dB/100m
4800 MHz 75.1 dB/100m
5400 MHz 80.8 dB/100m
6000 MHz 86.5 dB/100m

Elektrik

Max. Conductor DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
15.4 Ohm/km (4.69 Ohm/1000ft) 84 pF/m (26 pF/ft) 50 Ohm 80%

Screening

Frequency Min. Screening Attenuation
30 - 1000 MHz 85 dB

Temperatur

Operating Installation Storage
-30°C To +70°C -5°C To +50°C -30°C To +70°C

Maximale Zugspannung

100 N (22 lbf)

Umweltverträglichkeit

Außenbereiche

CENELEC-Compliance

EN 50117-1, EN 50117-10-2, EN 50290-2-20

Europäische Halogenfreie Standards

IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2.5 µS/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Aktualisierung und Überarbeitung

Revisionsnummer: 0.211 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.211 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
H155A01.00B100 Schwarz Flacher Kasten 100 m 8719605087928
H155A01.001000 Schwarz Rolle 1,000 m 8719605087911
