Artikelnummer: H500C00

H500C00 – 50 Ohm Wireless-Übertragungskoaxialkabel​​​​​​​, H500, 11 AWG massives BC (blankes Kupfer), CU-Folie + Geflecht aus 50 % blankem Kupfer, PE-Ummantelung

50 Ohm Wireless Übertragungskoaxialkabel, H1000, 11 AWG massive Leiter aus blankem Kupfer, PE-Isolierung, Kupferfolie + 50 % blanke Kupfergeflechtabschirmung, PE-Ummantelung

  • Verfügbarkeit:
    EMEA | Asien-Pazifik
  • Status:
    Unterbrochen

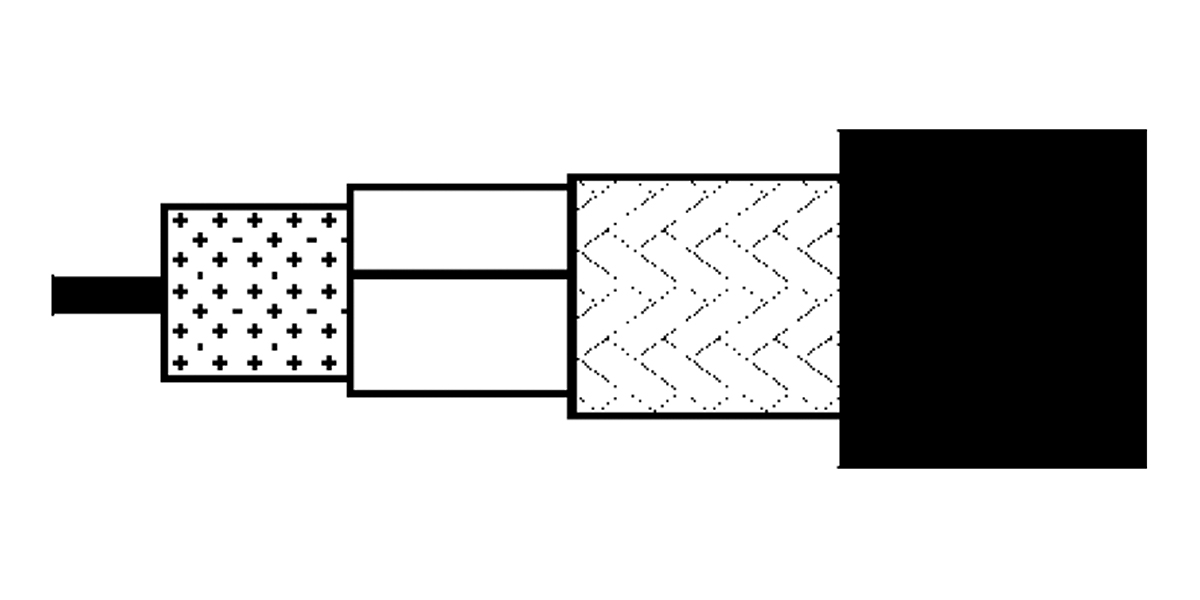

H500C00
  • H500C00
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

Drahtlose Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Antennenkommunikation; Wireless Mikrofone, Zwei-Wege-Funkgeräte, Amateurfunk (Ham), Low-Power FM, GPS, RFID (Radiofrequenz-Identifikation)

RG-Typ

58

Leiter

Anzahl der Elemente Größe Verseilung Nennwert Durchmesser Material
1 11 AWG Massiv 2,5 mm BC – blankes Kupfer

Isolierung

Komponente Material Nenndurchmesser der Isolierung
Isolierter Leiter PE – Polyethylen (Schaum) 7 mm (0,28 Zoll)

Tabellenhinweise

Zentrierung min. 85 %

Äußere Abschirmung

Layer Abschirmungstyp außen Material Abdeckung
1 Band Bi-Laminat (blankes Kupfer+Poly) 100 %
2 Geflecht Blankes Kupfer (BC) 50 %

Äußere Ummantelung

Material Nennwert Durchmesser
PE – Polyethylen 9,8 mm

Tabellenhinweise

Gemäß EN 50290-2-20

Regelmäßigkeit der Impedanz

Min. 46 dB

Dämpfung

Frequenz Nom. Dämpfung
5 MHz 0,9 dB/100 m
50 MHz 2,9 dB/100 m
100 MHz 4,1 dB/100 m
200 MHz 6 dB/100 m
400 MHz 8,7 dB/100 m
600 MHz 10,9 dB/100 m
800 MHz 12,9 dB/100 m
1000 MHz 14,6 dB/100 m
1350 MHz 17,4 dB/100 m
1750 MHz 20,3 dB/100 m
2150 MHz 23 dB/100 m
2400 MHz 24,6 dB/100 m
5000 MHz 38,9 dB/100 m
10000 MHz 61,7 dB/100 m

Tabellenhinweise

Max. Dämpfung 10 % höher

Elektrik

Max. Leiter DCR Nennwert äußere Abschirmung DCR Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanz Nennwert Ausbreitungsgeschwindigkeit
3,8 Ohm/km (1,2 Ohm/1000 Fuß) 11,5 Ohm/km (3,51 Ohm/1000 Fuß) 82 pF/m (25 pF/Fuß) 50 Ohm 81 %

Screening

Frequenz Min. Abschirmungsdämpfung
30–1000 MHz 90 dB

Temperatur

Betrieb Installation Lagerung
-40 °C bis +70 °C -5 °C bis +50 °C -40 °C bis +70 °C

Biegeradius

Mindestspannung im Ruhezustand
100 mm (3,9 Zoll)

Gewicht Kabelgebinde

107 kg/km

Umweltverträglichkeit

Außenbereiche

ISO/IEC-Compliance

IEC 61196

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Aktualisierung und Überarbeitung

Revisionsnummer: 0.288 Revisionsdatum: 14.05.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.288 Revisionsdatum: 14.05.2025

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
H500C00.00100 Schwarz Rolle 100 m 8719605088062
H500C00.00500 Schwarz Rolle 500 m 8719605088093
