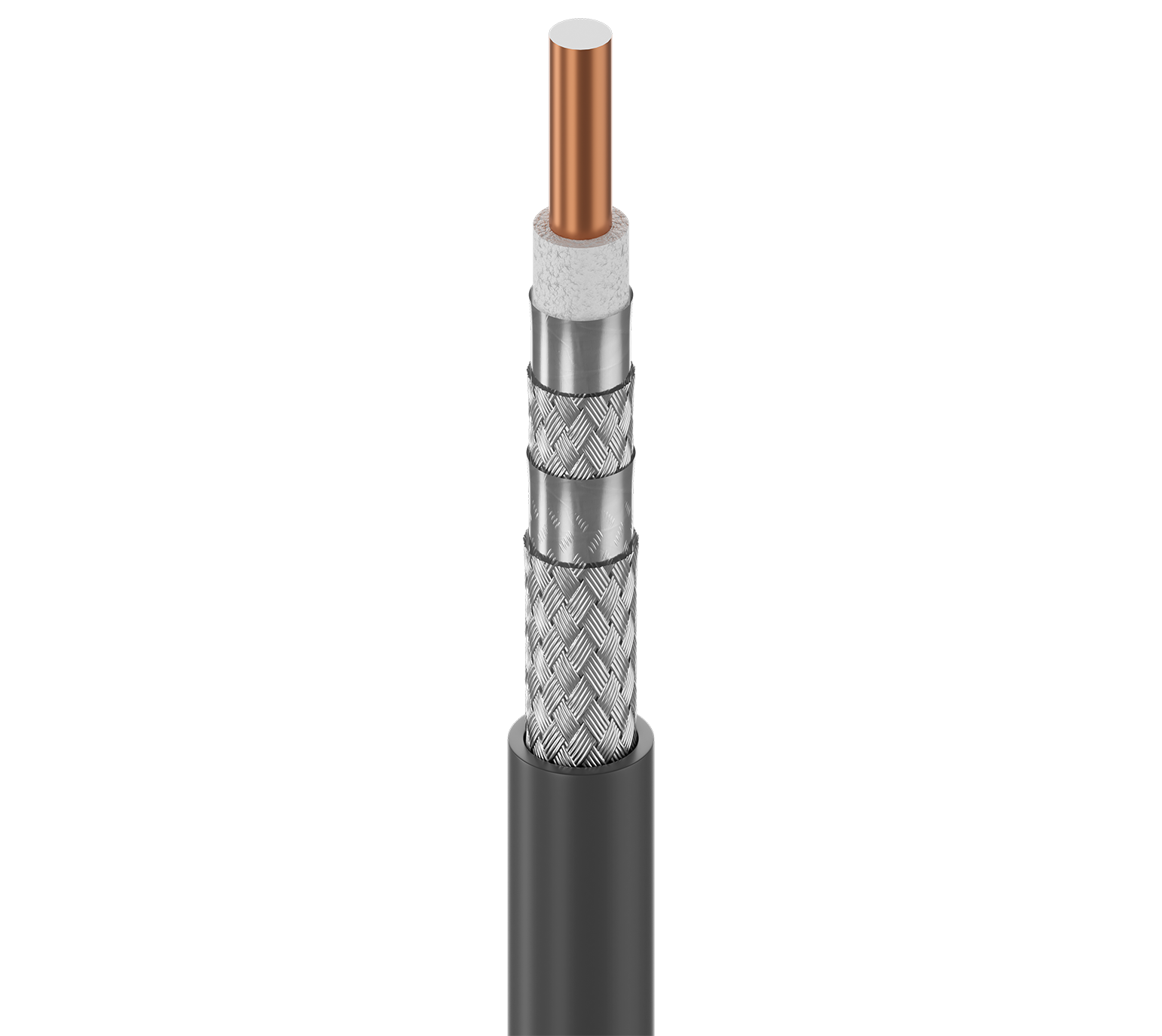

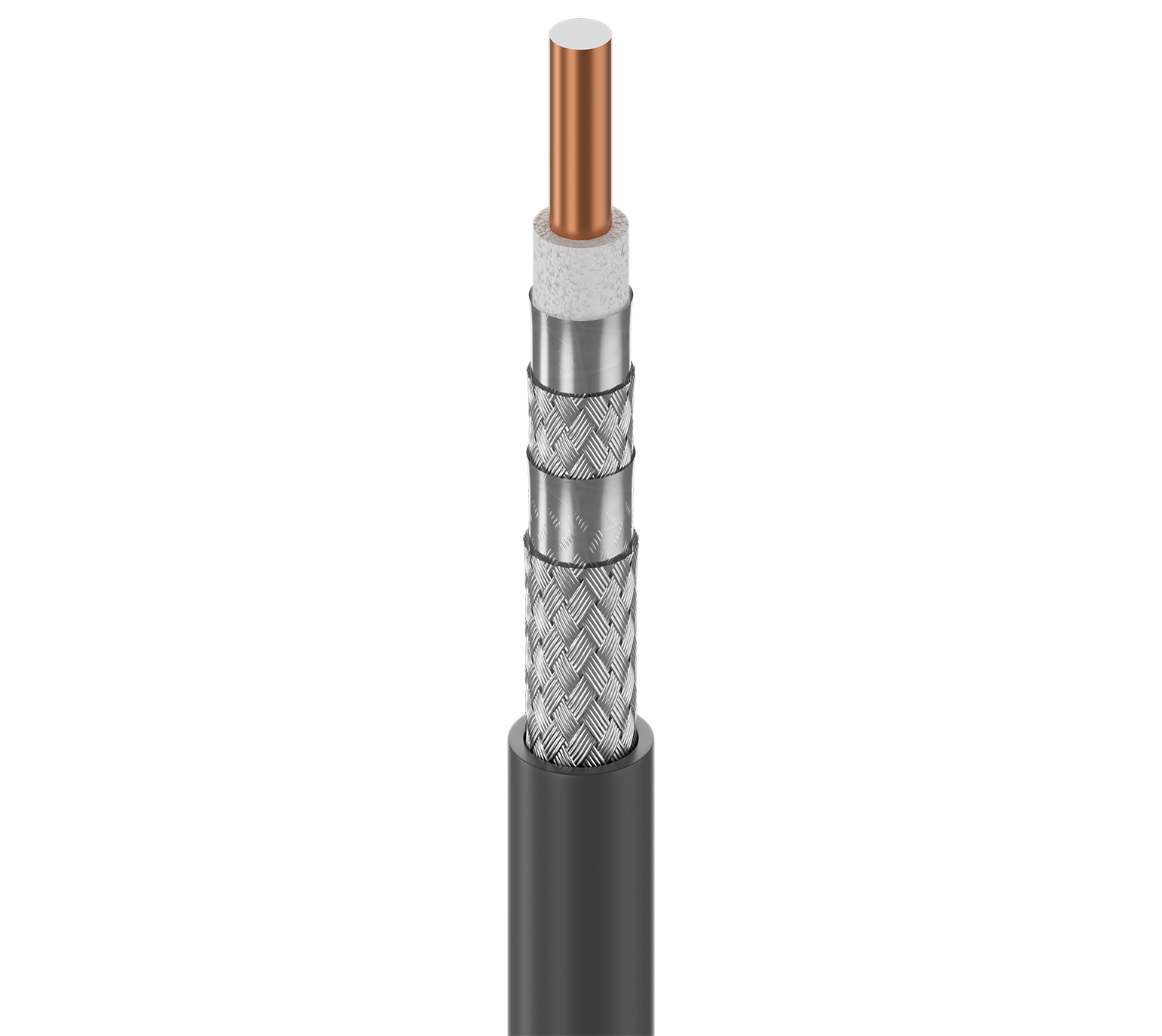

3093 A

ControlBus™, Koaxial RG-6, #18 Sol BCCS, FFEP-Isol., Vierfache Al-Abschirmung, PVDF-Ummantelung, CMP Hochtemperatur 150 °C

…
Koaxial RG-6 18 AWG (massiver) Stahl mit blankem Kupfer beschichtet, Schaum-FEP-Isolierung, Durchgehend Duobond® II + Aluminiumgeflecht (60 %) + Duofoil® + Aluminiumgeflecht (40 %) Abschirmung, Äußere Ummantelung aus PVDF, CMP Hochtemperatur 150 °C
Englisch
Angebot anfordern
Teilen
Muster anfordern Produktmeldungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Rauhe Umgebung, Fertigungsautomatisierung, ControlNet™, Modbus II, Koaxialkabel für die Industrie, Belden ControlNet-Kabel bieten maximale Signalintegrität und Lauflängen, die die Anforderungen an schnelle, zeitkritische ControlNet-Anwendungen in der Fabrikhalle übertreffen.

Konstruktionsmerkmale

RG-Typ

6

Leiter
Größe Verseilung Nennwert Durchmesser Material
18 AWG Massiv 0,040 Zoll BCCS – Stahl mit blankem Kupfer beschichtet
Isolierung
Material Nenndurchmesser der Isolierung Farbcodierung
FEP – Fluoriertes Ethylenpropylen (Schaum) 0,170 Zoll (4,32 mm) Weiß
Äußere Abschirmung
Layer Abschirmungstyp außen Material Material-Handelsbezeichnung Abdeckung
1 Band Trilaminat (Alum + Poly + Alum) Duobond® II 100 %
2 Geflecht Aluminium 60 %
3 Band Trilaminat (Alum + Poly + Alum) Duofoil® 100 %
4 Geflecht Aluminium 40 %
Äußere Ummantelung
Material Nennwert Durchmesser
PVDF – Polyvinylidenfluorid 0,274 Zoll (6,96 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,274 Zoll (6,96 mm)

Elektrische Kenndaten
Rückflussdämpfung
Frequenz Min. strukturierte Rückflussdämpfung
5–50 MHz 23 dB
Dämpfung
Frequenz Nom. Dämpfung
1 MHz 0,34 dB/100 Fuß
2 MHz 0,37 dB/100 Fuß
5 MHz 0,44 dB/100 Fuß
10 MHz 0,58 dB/100 Fuß
20 MHz 0,85 dB/100 Fuß
50 MHz 1,39 dB/100 Fuß
100 MHz 1,99 dB/100 Fuß
200 MHz 2,92 dB/100 Fuß
300 MHz 3,68 dB/100 Fuß
400 MHz 4,38 dB/100 Fuß
Elektrik
Nennwert Leiter DCR Nennwert äußere Abschirmung DCR Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanz Nennwert Ausbreitungsgeschwindigkeit
28 Ohm/1000 Fuß 2,6 Ohm/1000 Fuß (8,5 Ohm/km) 16,5 pF/ft (54,1 pF/m) 75 Ohm 82 %
Speisung
UL-Nennspannung
300 V (CMP)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
150 °C -20 °C bis +150 °C
Biegeradius
Mindestinstallation
2,75 Zoll (69,9 mm)

Maximale Zugspannung

104 Pfund (47.2 kg)

Gewicht Kabelgebinde

36 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich, Außenbereich, Freileitungen – bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262

NEC/UL-Compliance

CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

3092 A

Produkthinweise

Anmerkungen

Blau ist standardmäßig nur in 1000 Fuß Wicklungslänge erhältlich. Geeignet für Anwendungen im Freien und für die direkte Erdverlegung.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.499 Revisionsdatum: 27.11.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC Fußnote
3093A 0101000 Schwarz Rolle 1.000 ft 612825141464 C
3093A 0102500 Schwarz Rolle 2.500 ft 612825141488 C N
3093A 0105000 Schwarz Rolle 5.000 ft 612825141495 C Z
