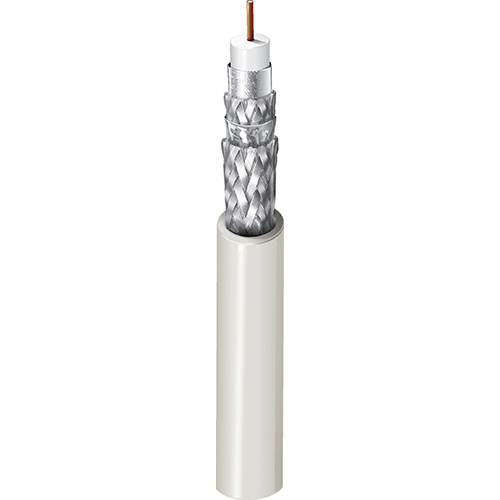

3132 A

ControlBus™, Koaxial RG6, #18 Sol BCCS, FEP-Isolierung, Vierfache Al-Abschirmung, PVDF-Ummantelung, CMP

…
ControlBus™, Coax RG6 18 AWG (massiv), Stahl mit blankem Kupfer beschichtet, FEP-Isolierung, Durchgehende Abschirmung aus Duofoil® + Aluminiumgeflecht (60 %) + durchgehende Abschirmung aus Duofoil® + Aluminiumgeflecht (40 %), Äußere Ummantelung aus PVDF, CMP
Englisch
Angebot anfordern
Teilen
Muster anfordern Produktmeldungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

raue Umgebungen, Fertigungsautomatisierung, ControlNet™, Modbus II, Koaxialkabel für die Industrie, Belden ControlNet-Kabel bieten maximale Signalintegrität und Lauflängen, die die Anforderungen an schnelle, zeitkritische ControlNet-Anwendungen in der Fabrikhalle übertreffen.

Physikalische Merkmale (allgemein)
Leiter
AWG Verseilung Material Nenndurchmesser Anzahl der Koaxialkabel
18 Massiv BCCS – Stahl mit blankem Kupfer beschichtet 0,04 Zoll 1

Anzahl der Leiter

1

Isolierung
Material Nenndurchmesser
FEP – Fluoriertes Ethylenpropylen (Schaum) 0,17 Zoll
Äußere Abschirmung
Typ Layer Material Material-Handelsbezeichnung Abdeckung [%]
Band 1 Trilaminat (Alum + Poly + Alum) Duofoil® 100 %
Geflecht 2 Aluminium 60 %
Band 3 Trilaminat (Alum + Poly + Alum) Duofoil® 100 %
Geflecht 4 Aluminium 40 %
Äußere Ummantelung
Material Nenndurchmesser
PVDF – Polyvinylidenfluorid 0,274 Zoll
Elektrische Kenndaten
Leiter DCR
Nennwert Leiter DCR Nennwert äußere Abschirmung DCR Äußerer Leiter DCR
28 Ohm/1000 Fuß 7,2 Ohm/1000 Fuß 7,2 Ohm/1000 Fuß
Kapazität
Nennkapazität Leiter zu Abschirmung
16,3 pF/Fuß
Induktivität
Nenninduktivität
0,093 µH/Fuß
Impedanz
Charakteristische Nennimpedanz Durchschnittliche nominale Toleranz
100 Ohm ± 3 Ohm
Hohe Frequenz (Nennwert/typisch)
Frequenz [MHz] Nominalwert Einfügungsverlust
1 MHz 0,36 dB/100 Fuß
2 MHz 0,38 dB/100 Fuß
5 MHz 0,5 dB/100 Fuß
10 MHz 0,65 dB/100 Fuß
20 MHz 0,95 dB/100 Fuß
50 MHz 1,5 dB/100 Fuß
100 MHz 2,12 dB/100 Fuß
200 MHz 2,99 dB/100 Fuß
300 MHz 3,66 dB/100 Fuß
400 MHz 4,23 dB/100 Fuß
Verzögerung
Nominale Verzögerung Nominale Ausbreitungsgeschwindigkeit (VP) [%]
1,2 ns/Fuß 82 %
Phasenverschiebung​​​​​​​
f/B %PDD/100 M (5 MB)
0,5 -0,54
1 -0,19
1,5 0
2 0,16
2,5 0,3
Hochfrequenz
Frequenz [MHz] Min. SRL (Rückflussdämpfung) [dB]
1 MHz 23 dB
2 MHz
5 MHz
10 MHz
20 MHz
50 MHz
100 MHz
200 MHz
300 MHz
400 MHz
Speisung
UL-Nennspannung
300 V RMS

Hinweise zu elektrischen Kenndaten

Neigung 5 bis 10 MHz: 0,48 dB/100 M

Sonstige elektrische Kenndaten 2

Neigung 10 bis 20 MHz: 0,93 dB/100 M

Sonstige elektrische Kenndaten 3

Sweep-Test, 5 bis 400 MHz.

Temperaturbereich

Nenntemperatur gemäß UL

150 °C

Betriebstemperaturbereich

-20 °C bis +150 °C

Mechanische Kenndaten

Gewicht Kabelgebinde

43 lbs/1000 Fuß

Maximale Zugspannung

104 lbs.

Mindestbiegeradius/Minor Axis

2,75 Zoll
Standards

NEC/(UL)-Compliance

CMP

CEC/C(UL)-Compliance

CMP

RG-Typ

6

Anwendbare Umwelt- und andere Programme

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

EU CE-Zeichen

Ja

MII Bestell-Nr. 39 (China RoHS)

Ja

Eignung

Eignung – Erdverlegung

Ja

Eignung – Außenbereich

Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß UL

NFPA 262

CSA-Entflammbarkeit

FT6

UL-Nennspannung

300 V RMS

Plenum/Nicht-Plenum

Plenum (J/N)

Ja

Zugehörige Artikelnummern

Keine Plenum-Nummer

3131 A

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.
Produkthinweise

Anmerkungen

Tap-Markierungen alle 2,6 Meter als Hilfe bei der Installation.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.416 Revisionsdatum: 29.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Aufmachung Länge UPC
3132A F2V1000 Grau, DEC Rolle 1.000 ft 612825142065
