Product Number: 9L28309

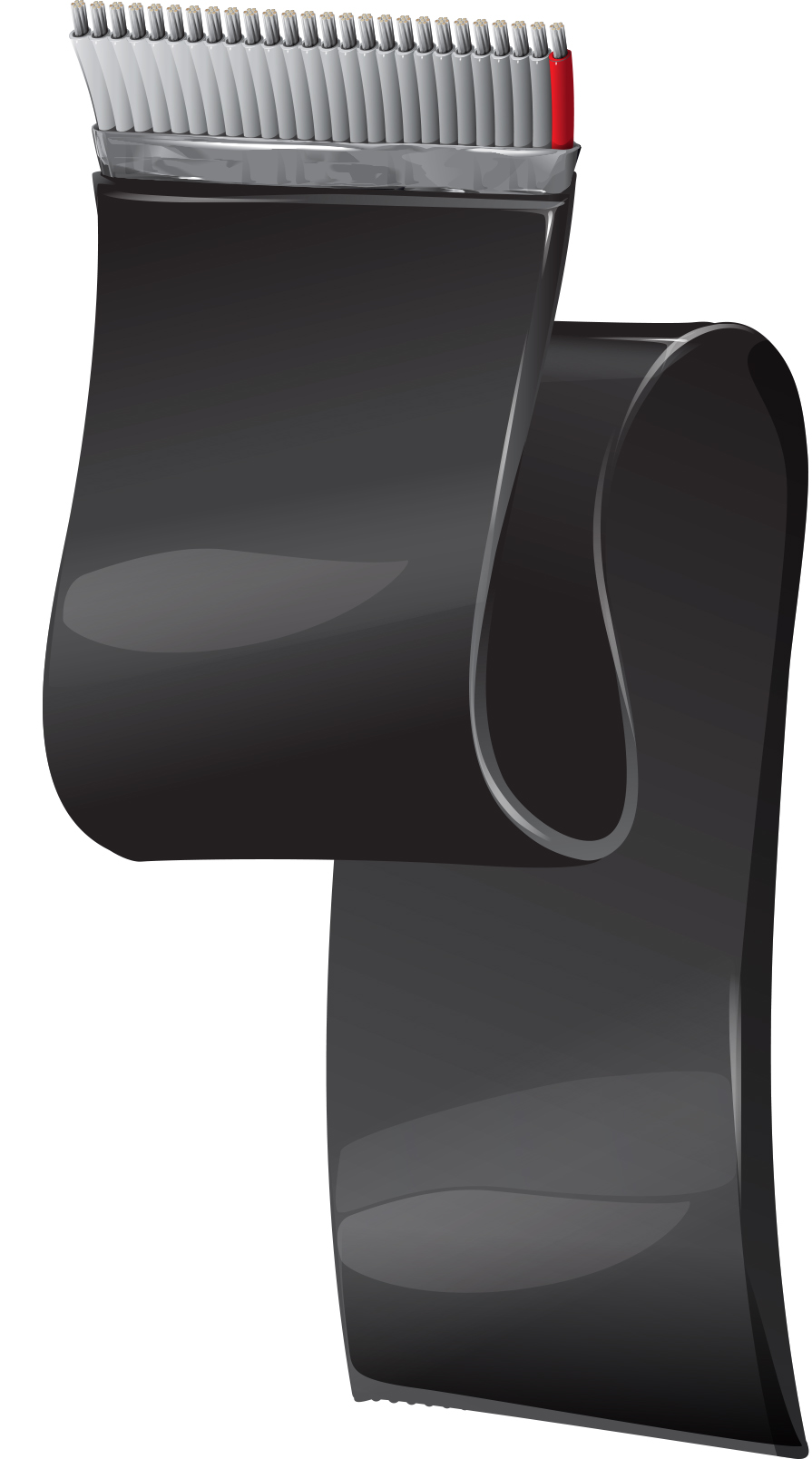

Shielded Flat Ribbon Cable .050" Pitch, 9L283XX Series, #28-9c, PVC Ins, O/A Foil Tape, PVC Jacket

Shielded Flat Ribbon Cable .050" Pitch, 9L283XX Series, 9 Conductor, 28 AWG (7x36) Tinned Copper, Gray PVC Insulation, Beldfoil® Tape, Black PVC Jacket

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
9L28309
  • 9L28309
1 von 1
  • Technische Daten
  • Artikelnummern
  • Ressourcen

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

Interne Verschaltung, interne Verdrahtung elektronischer Geräte, zuverlässiger Massenanschluss an Standard-IDC-Steckverbinder, störungsreiche Umgebungen

Leiter

AWG Verseilung Material
28 7x36 TC – Verzinntes Kupfer

Anzahl der Leiter

9

Isolierung

Material Nennwanddicke
PVC – Polyvinylchlorid 0,010 Zoll

Farbtafel

Farbe
Grau

Tabellenhinweise

Der erste Leiter ist rot gestreift

Äußere Abschirmung

Typ Material Material-Handelsbezeichnung Abdeckung [%] Beidrahtmaterial Beidraht AWG Beidraht-Aufbau n x D
Band Bi-Laminat (Alum + Poly) Beldfoil® 100 % TC – Verzinntes Kupfer 28 7x36

Äußere Ummantelung

Material Nennwanddicke
PVC – Polyvinylchlorid 0,038 Zoll

Leiterabstand Mitte – Mitte

0,050 +/- 0,002 Zoll

Leiterabstand Mitte – Mitte außen

0,400 +/- 0,008 Zoll

Äußere Ummantelung 1, Nennweite

,520 Zoll

OuterJacket1, nominale Stärke des flachen Abschnitts

0,115 Zoll

Leiter DCR

Nennwert Leiter DCR
68,2 Ohm/1000 Fuß

Kapazität

Komponente Nennkapazität Leiter zu Leiter
bei 1 kHz (GSG) mit geerdeter Abschirmung 70 pF/ft
bei 1 MHz (GSG) mit geerdeter Abschirmung 50 pF/ft

Min. Isolationswiderstand

10.000 MOhm

Induktivität

Komponente Nenninduktivität
bei 1 MHz (GSG) mit geerdeter Abschirmung 0,11 µH/Fuß

Impedanz

Charakteristische Nennimpedanz Nominale charakteristische Impedanz Beschreibung
45 Ohm (GSG) mit geerdeter Abschirmung

Hohe Frequenz (Nennwert/typisch)

Frequenz [MHz] Nominalwert Einfügungsverlust
10 MHz 6 dB/100 Fuß
20 MHz 9,5 dB/100 Fuß
30 MHz 12,5 dB/100 Fuß
40 MHz 14,9 dB/100 Fuß
50 MHz 17,2 dB/100 Fuß
60 MHz 19 dB/100 Fuß
70 MHz 21,5 dB/100 Fuß
80 MHz 23 dB/100 Fuß
90 MHz 24,5 dB/100 Fuß
100 MHz 26 dB/100 Fuß

Tabellenhinweise

GSG=Masse-Signal-Masse-Modus

Verzögerung

Nominale Verzögerung Nominale Ausbreitungsgeschwindigkeit (VP) [%]
1,7 ns/Fuß 60 %

Asymmetrische Überschneidung

Komponente Typisch asymmetrisch NEXT % Typisch asymmetrisch, FEXT % Typische Anstiegszeit des Übersprechimpulses (ns)
10 Fuß Probenlänge, wobei die Masse mit der Abschirmung verbunden ist 1,5 2 3 ns
10 Fuß Probenlänge, wobei die Masse mit der Abschirmung verbunden ist 0,9 1,5 5 ns
10 Fuß Probenlänge, wobei die Masse mit der Abschirmung verbunden ist 0,7 1,2 7 ns

Bemessungsstrom

Max. Empfohlener Bemessungsstrom [A]
1 Ampere pro Leiter bei 20 ºC

Speisung

Spannungsfestigkeit UL-Nennspannung
2000 V 300 V

Betriebstemperaturbereich

-20 °C bis +105 °C

Gewicht Kabelgebinde

44 lbs/1000 Fuß

Min. Biegeradius bei Installation

3,0 Zoll

Mindestbiegeradius/Minor Axis

1,25 Zoll

Compliance gemäß UL AWM

AWM 20081

CSA AWM-Compliance

II A

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/96/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

EU CE-Zeichen

Ja

CA Prop. 65 (CJ für Draht und Kabel)

Ja

MII Bestell-Nr. 39 (China RoHS)

Ja

Eignung – innen

Ja

Entflammbarkeit gemäß UL

VW-1

UL-Nennspannung

300 V

Plenum (J/N)

Nein

Fußnote

E – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES STÜCKS BETRÄGT 25'.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.413 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.413 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe Aufmachung Länge UPC
9L28309 010100 Schwarz Rolle 100 ft 612825221722
