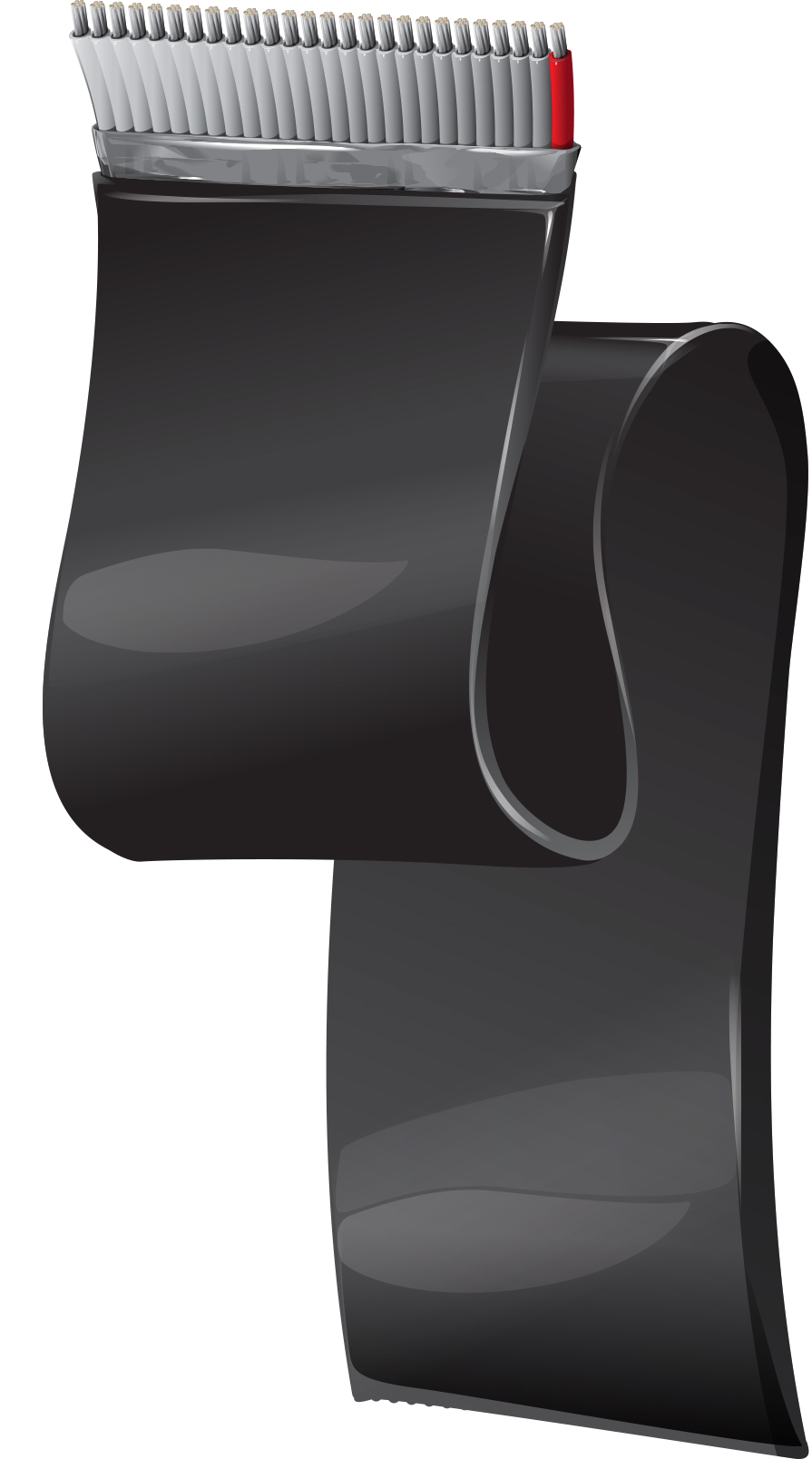

Produktnummer: 9L28310

Geschirmtes Flachbandkabel, 0,050 Zoll Rastermaß, Serie 9L283XX, #28-10c, PVC-Einlage, O/A-Folienband, PVC-Ummantelung

Geschirmtes Flachbandkabel, 0,050 Zoll Rastermaß, Serie 9L283XX, 10 Leiter, 28 AWG (7 x 36) verzinntes Kupfer, graue PVC-Isolierung, Beldfoil®-Band, schwarzer PVC-Mantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9L28310
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Interne Zusammenschaltung, interne Verdrahtung elektronischer Geräte, zuverlässiger Massenanschluss an Standard-IDC-Steckverbinder, laute Umgebungen

Leiter

Size Stranding Material
28 7x36 TC - Tinned Copper

Isolierung

Material Nom. Thickness Color Code
PVC - Polyvinyl Chloride 0.010 in (0.25 mm) Gray

Leiterabstand Mitte – Mitte

.050 +/- .002 Zoll

Leiterabstand Mitte – Mitte außen

.450 +/- .008 Zoll

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

Äußere Ummantelung

Material Nom. Thickness
PVC - Polyvinyl Chloride 0.038 in (0.97 mm)

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Delay Nom. Inductance Nom. Velocity of Prop. Max. Current
68.2 Ohm/1000ft (224 Ohm/km) 70 pF/ft (230 pF/m) 45 Ohm 1.7 ns/ft 0.11 µH/ft (0.36 µH/m) 60% 1 Amp per Conductor at 20ºC
50 pF/ft (160 pF/m)

Asymmetrische Überschneidung

Element Typical Unbalanced NEXT % Typical Unbalanced FEXT % Typical Cross Talk Pulse Rise Time
10 ft. sample length with ground connected to shield 1.5 2 3 ns
10 ft. sample length with ground connected to shield 0.9 1.5 5 ns
10 ft. sample length with ground connected to shield 0.7 1.2 7 ns

Hohe Frequenz (Nennwert/typisch)

Frequency [MHz] Nom. Insertion Loss (Attenuation)
10 6 dB/100ft
20 9.5 dB/100ft
30 12.5 dB/100ft
40 14.9 dB/100ft
50 17.2 dB/100ft
60 19 dB/100ft
70 21.5 dB/100ft
80 23 dB/100ft
90 24.5 dB/100ft
100 26 dB/100ft

Hochfrequenztabelle (nominal/typisch) Hinweise

GSG=Masse-Signal-Masse-Modus

Speisung

UL Voltage Rating
300 V

Temperatur

Operating
-20°C to +105°C

Biegeradius

Installation Min.
1.75 in (44.5 mm)

Gewicht Kabelgebinde

47 lbs/1000ft (70 kg/km)

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

VW-1

AWM-Compliance

AWM 20081, II A

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.308 Revisionsdatum: 09-07-2025

Fußnote

E – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES TEILS BETRÄGT 25'.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.308 Revisionsdatum: 09-07-2025

Fußnote

E – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES TEILS BETRÄGT 25'.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
9L28310 010100 Schwarz Rolle 100 ft 612825221739 E
