Produktnummer: 30806

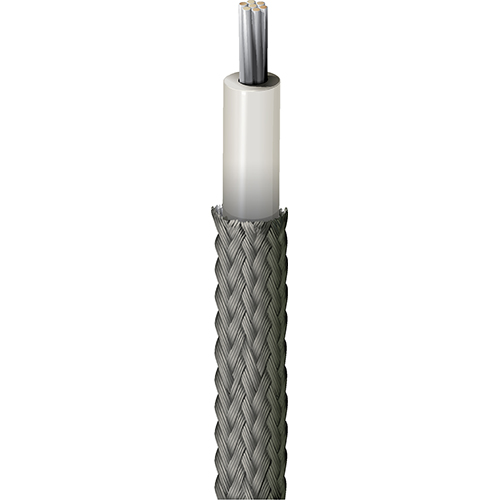

Anschlusskabel, Nr. 6 Str TC, Silikon-Inserts, Glasfaser-Ummantelung, AWM 3125

Gummianschlusskabel, 6AWG (84x25) verzinntes Kupfer, Silikonisolierung, Glasfaser-Außenmantel, AWM 3125 CSA SEW-2 600V 200C

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
30806
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Isolationssysteme der Klassen 130(B), 155(F) oder 180(H), interne Verdrahtung von Beleuchtungskörpern und Geräten, Hochtemperaturanwendungen

Leiter

AWG Stranding Material No. of Conductors
6 84x25 TC - Tinned Copper 1

Anzahl der Leiter

1

Isolierung

Material Nominal Wall Thickness Min. Average Wall Thickness
Silicone Rubber 0.063 in 0.06 in

Äußere Ummantelung

Material Nominal Diameter
Lacquered Glass Braid Covering 0.368 in

Leiter DCR

Nominal Conductor DCR
0.40 Ohm/1000ft

Bemessungsstrom

Element Max. Recommended Current [A]
Single Conductor in Free Aair @ 30C Ambient Single conductor in free air @ 30ºC: 165 A

Speisung

UL Voltage Rating
600 V RMS

UL Temperaturbereich

200°C

Betriebstemperaturbereich

-70°C Bis +200°C

Empfohlene maximale Brennzyklen

24 Stunden bei 410°F (210°C)

Gewicht Kabelgebinde

142 lbs/1000ft

Minimaler Biegeradius der Nebenachse

1.48 in

Compliance gemäß UL AWM

AWM 3125

CSA-Klassifizierung

600 V, 200°C

CSA Typ

SEW-2

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/96/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

CA Prop 65

Ja

MII Bestell-Nr. 39 (China RoHS)

Ja

Entflammbarkeit gemäß UL

horizontal

CSA-Entflammbarkeit

FT1

UL-Nennspannung

600 V RMS

Plenum (J/N)

Nein

Fußnote

C – KISTENROLLENAUFBAU., F – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES EINZELNEN STÜCKS BETRÄGT 50'.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.391 Revisionsdatum: 02-03-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.391 Revisionsdatum: 02-03-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Aufmachung Länge UPC
30806 010100 Schwarz Rolle 100 ft 612825140597
30806 010500 Schwarz Rolle 500 ft 612825140610
30806 0102000 Schwarz Rolle 2.000 ft 612825140603
30806 009100 Weiß Rolle 100 ft 612825140573
30806 009500 Weiß Rolle 500 ft 612825140580
