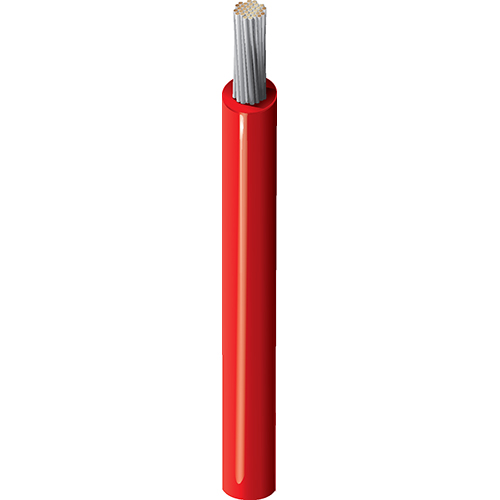

Niedrigtemperatur-Kunststoffanschlusskabel, 24AWG (7x32) verzinntes Kupfer, PPO-Isolierung, AWM 11028 600V 105C VW-1

Technische Daten

Mögliche Anwendungen	Schalttafelbauer, Hersteller von Elektro- und Elektronikgeräten, Gerätehersteller, Möbelhersteller, Computerhersteller, Automobilunternehmen und deren Zulieferer

Leiter

AWG	Stranding	Material	No. of Conductors
24	7x32	TC - Tinned Copper	1

Anzahl der Leiter	1

Material	Nominal Diameter	Nominal Wall Thickness
PPO - Polyphenylene Oxide	0.048 in	0.012 in

Nominal Conductor DCR
24.9 Ohm/1000ft

Element	Max. Recommended Current [A]
Single Conductor in Free Aair @ 30C Ambient	Single conductor in free air @ 30ºC: 8.5 A

UL Voltage Rating
600 V RMS

UL Temperaturbereich	105°C
Betriebstemperaturbereich	-40°C Bis +105°C Trocken

Gewicht Kabelgebinde	2 lbs/1000ft
Minimaler Biegeradius bei der Installation	0.2 in
Minimaler Biegeradius der Nebenachse	0.12 in

Compliance gemäß UL AWM	AWM 11028

EU-Richtlinie 2000/53/EC (ELV)	Ja
EU-Richtlinie 2003/96/EC (BFR)	Ja
EU-Richtlinie 2011/65/EU (RoHS 2)	Ja
EU-Richtlinie 2012/19/EU (WEEE)	Ja
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)	Ja
Einhaltung der EU-Richtlinien	EU-Richtlinie 2003/11/EC (BFR)
EU CE-Zeichen	Ja
CA Prop 65	Ja
MII Bestell-Nr. 39 (China RoHS)	Ja

Entflammbarkeit gemäß UL	VW-1
UL-Nennspannung	600 V RMS

Plenum (J/N)	Nein

Fußnote	C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Anmerkungen	Halogenfrei.

Aktualisierung und Überarbeitung	Revisionsnummer: 0.412 Revisionsdatum: 02-03-2025

Aktualisierung und Überarbeitung	Revisionsnummer: 0.412 Revisionsdatum: 02-03-2025

Artikelnr.	Farbe	Aufmachung	Länge	UPC
39124 010100	Schwarz	Rolle	100 ft	612825150374
39124 0101000	Schwarz	Rolle	1.000 ft	612825150381
39124 0105000	Schwarz	Rolle	5.000 ft	612825150398
39124 013100	Dunkelblau	Rolle	100 ft	612825150404
39124 0131000	Dunkelblau	Rolle	1.000 ft	612825150411
39124 0135000	Dunkelblau	Rolle	5.000 ft	612825150428
39124 001100	Braun	Rolle	100 ft	612825150138
39124 0011000	Braun	Rolle	1.000 ft	612825150145
39124 0015000	Braun	Rolle	5.000 ft	612825150152
39124 008100	Grau	Rolle	100 ft	612825150312
39124 0085000	Grau	Rolle	5.000 ft	612825150336
39124 005100	Dunkelgrün	Rolle	100 ft	612825150251
39124 0051000	Dunkelgrün	Rolle	1.000 ft	612825150268
39124 0055000	Dunkelgrün	Rolle	5.000 ft	612825150275
39124 003100	Orange	Rolle	100 ft	612825150190
39124 0035000	Orange	Rolle	5.000 ft	612825150213
39124 002100	Rot	Rolle	100 ft	612825150169
39124 0021000	Rot	Rolle	1.000 ft	612825150176
39124 0025000	Rot	Rolle	5.000 ft	612825150183
39124 007100	Violett	Rolle	100 ft	612825150282
39124 0071000	Violett	Rolle	1.000 ft	612825150299
39124 0075000	Violett	Rolle	5.000 ft	612825150305
39124 009100	Weiß	Rolle	100 ft	612825150343
39124 0091000	Weiß	Rolle	1.000 ft	612825150350
39124 0095000	Weiß	Rolle	5.000 ft	612825150367
39124 004100	Gelb	Rolle	100 ft	612825150220
39124 0045000	Gelb	Rolle	5.000 ft	612825150244
