Produktnummer: 8521

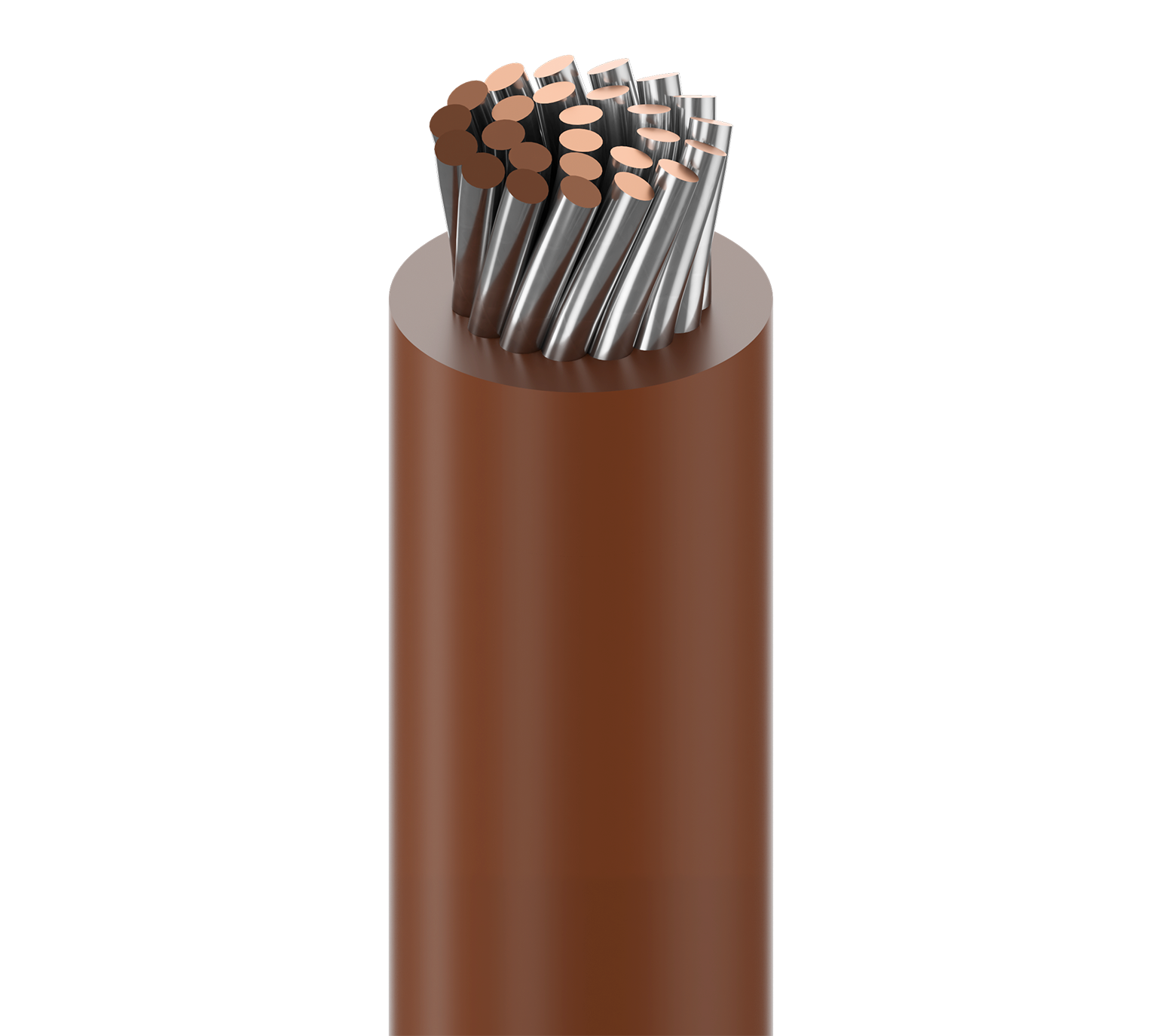

Anschlusskabel, Nr. 16 Str TC, PVC-Einsätze, TYP MW MIL-W-76C-PVC

Niedrigtemperatur-Kunststoffanschlusskabel, 16 AWG (26 x 30), verzinntes Kupfer, PVC-Isolierung, TYP MW MIL-W-76C-PVC 1000 V 80 °C

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8521
  • 8521
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Verbindungsschaltungen, interne Verkabelung von Computern und elektronischen Geräten, (Typ MW) MIL-W-76C-Niedrigtemperaturanwendungen

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 1 16 AWG 26x30 TC - Tinned Copper

Isolierung

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.019 in (0.48 mm) 0.098 in (2.5 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,098 Zoll (2,5 mm)

Elektrik

Nom. Conductor DCR Max. Current
4.0 Ohm/1000ft Single conductor in free air @ 30ºC: 22 A

Speisung

UL Voltage Rating
1000 V RMS

Temperatur

UL Temperature Operating
80°C -40°C To +80°C

Biegeradius

Stationary Min. Installation Min.
0.98 in (25 mm) 0.98 in (25 mm)

Maximale Zugspannung

32 lbs (15 kg)

Gewicht Kabelgebinde

12 Pfund/1000 Fuß

Umweltverträglichkeit

Außenbereiche

Nachhaltigkeit

CA Prop 65

Millitärische Compliance

MIL-W-76C Typ MWP

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2015/863/EU (RoHS 2 Änderung), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.484 Revisionsdatum: 09-07-2025

Fußnote

A – AUF LAGER GELIEFERTE STREIFENFARBEN., P – STREIFENFARBEN AUF LAGER, EINFARBIGE FARBEN. STRIPING ADDER VON $8.00/M= FÜR 1 ODER 2 STREIFEN. 10.000' MINDESTBESTELLMENGE FÜR FARBKOMBINATIONEN. AUFSTELLEN WIRD UNTERLIEGEN ZWEI STÜCK (+ ODER -) 10% PRO SPULE, MIT EINER MINDESTLÄNGE VON 100'.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.484 Revisionsdatum: 09-07-2025

Fußnote

A – AUF LAGER GELIEFERTE STREIFENFARBEN., P – STREIFENFARBEN AUF LAGER, EINFARBIGE FARBEN. STRIPING ADDER VON $8.00/M= FÜR 1 ODER 2 STREIFEN. 10.000' MINDESTBESTELLMENGE FÜR FARBKOMBINATIONEN. AUFSTELLEN WIRD UNTERLIEGEN ZWEI STÜCK (+ ODER -) 10% PRO SPULE, MIT EINER MINDESTLÄNGE VON 100'.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8521 010100 Schwarz Rolle 100 ft 612825211075
8521 0101000 Schwarz Rolle 1.000 ft 612825211082 P
8521 013100 Dunkelblau Rolle 100 ft 612825211105
8521 0131000 Dunkelblau Rolle 1.000 ft 612825211112 P
8521 006100 Blau, hell Rolle 100 ft 612825210955
8521 0061000 Blau, hell Rolle 1.000 ft 612825210962 P
8521 001100 Braun Rolle 100 ft 612825210825
8521 0011000 Braun Rolle 1.000 ft 612825210832 P
8521 008100 Grau Rolle 100 ft 612825211006
8521 0081000 Grau Rolle 1.000 ft 612825211013 P
8521 005100 Dunkelgrün Rolle 100 ft 612825210931
8521 0051000 Dunkelgrün Rolle 1.000 ft 612825210948 P
8521 003100 Orange Rolle 100 ft 612825210887
8521 0031000 Orange Rolle 1.000 ft 612825210894 P
8521 012100 Pink Rolle 100 ft 612825354949
8521 002100 Rot Rolle 100 ft 612825210856
8521 0021000 Rot Rolle 1.000 ft 612825210863 P
8521 011100 Hellbraun Rolle 100 ft
8521 0111000 Hellbraun Rolle 1.000 ft P
8521 007100 Violett Rolle 100 ft 612825210979
8521 0071000 Violett Rolle 1.000 ft 612825210986 P
8521 009100 Weiß Rolle 100 ft 612825211037
8521 0091000 Weiß Rolle 1.000 ft 612825211044 P
8521 0141000 Weiß, Schwarz gestreift Rolle 1.000 ft 612825211129 A
8521 018100 Weiß, Blau gestreift Rolle 100 ft 612825211150 A
8521 0181000 Weiß, Blau gestreift Rolle 1.000 ft 612825211167 A
8521 0191000 Weiß, Braun gestreift Rolle 1.000 ft 612825211174 A
8521 0211000 Weiß, Grau gestreift Rolle 1.000 ft 612825211198
8521 0161000 Weiß, Grün gestreift Rolle 1.000 ft 612825211143 A
8521 0201000 Weiß, Orange gestreift Rolle 1.000 ft 612825211181 A
8521 0151000 Weiß, Rot gestreift Rolle 1.000 ft 612825211136 A
8521 0221000 Weiß, Violett gestreift Rolle 1.000 ft 612825211204 A
8521 0171000 Weiß, Gelb gestreift Rolle 1.000 ft A
8521 004100 Gelb Rolle 100 ft 612825210917
8521 0041000 Gelb Rolle 1.000 ft 612825210924 P
