Produktnummer: 8524

Anschlusskabel, Nr. 22 Str TC, PVC-Einsätze, TYP MW MIL-W-76C-PVC

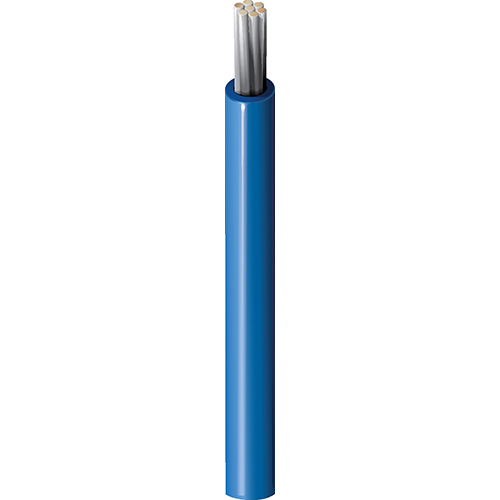

Niedrigtemperatur-Kunststoffanschlusskabel, 22 AWG (7 x 30), verzinntes Kupfer, PVC-Isolierung, TYP MW MIL-W-76C-PVC 1000 V 80 °C

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8524
  • 8524
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Verbindungsschaltungen, interne Verkabelung von Computern und elektronischen Geräten, (Typ MW) MIL-W-76C-Niedrigtemperaturanwendungen

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 1 22 AWG 7x30 TC - Tinned Copper

Isolierung

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.064 in (1.6 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,064 Zoll (1,6 mm)

Elektrik

Nom. Conductor DCR Max. Current
16 Ohm/1000ft Single conductor in free air @ 30ºC: 9.0 A

Speisung

UL Voltage Rating
1000 V RMS

Temperatur

UL Temperature Operating
80°C -40°C To +80°C

Biegeradius

Stationary Min. Installation Min.
0.64 in (16 mm) 0.64 in (16 mm)

Maximale Zugspannung

11 lbs (5.0 kg)

Gewicht Kabelgebinde

4 Pfund/1000 Fuß

Umweltverträglichkeit

Außenbereiche

Nachhaltigkeit

CA Prop 65

Millitärische Compliance

MIL-W-76C Typ MWP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.480 Revisionsdatum: 09-07-2025

Fußnote

P – STREIFENFARBEN AUF STANDARD-GRUNDFARBEN STRIPING ADDER VON $8.00/M= FÜR 1 ODER 2 STREIFEN. 10.000' MINDESTBESTELLMENGE FÜR FARBKOMBINATIONEN. AUFSTELLEN WIRD UNTERLIEGEN ZWEI STÜCK (+ ODER -) 10% PRO SPULE, MIT EINER MINDESTLÄNGE VON 100'.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.480 Revisionsdatum: 09-07-2025

Fußnote

P – STREIFENFARBEN AUF STANDARD-GRUNDFARBEN STRIPING ADDER VON $8.00/M= FÜR 1 ODER 2 STREIFEN. 10.000' MINDESTBESTELLMENGE FÜR FARBKOMBINATIONEN. AUFSTELLEN WIRD UNTERLIEGEN ZWEI STÜCK (+ ODER -) 10% PRO SPULE, MIT EINER MINDESTLÄNGE VON 100'.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8524 010100 Schwarz Rolle 100 ft 612825212379
8524 0101000 Schwarz Rolle 1.000 ft 612825347873 P
8524 0131000 Dunkelblau Rolle 1.000 ft 612825212393 P
8524 006100 Blau, hell Rolle 100 ft 612825212256
8524 0061000 Blau, hell Rolle 1.000 ft 612825212263 P
8524 001100 Braun Rolle 100 ft 612825212119
8524 0011000 Braun Rolle 1.000 ft 612825212126 P
8524 008100 Grau Rolle 100 ft 612825212300
8524 0081000 Grau Rolle 1.000 ft 612825212317 P
8524 005100 Dunkelgrün Rolle 100 ft 612825212232
8524 0051000 Dunkelgrün Rolle 1.000 ft 612825212249 P
8524 003100 Orange Rolle 100 ft 612825212171
8524 0031000 Orange Rolle 1.000 ft 612825212188 P
8524 002100 Rot Rolle 100 ft 612825212157
8524 0021000 Rot Rolle 1.000 ft 612825347866 P
8524 007100 Violett Rolle 100 ft 612825212287
8524 0071000 Violett Rolle 1.000 ft 612825212294 P
8524 009100 Weiß Rolle 100 ft 612825212348
8524 0091000 Weiß Rolle 1.000 ft 612825212355 P
8524 004100 Gelb Rolle 100 ft 612825212201
8524 0041000 Gelb Rolle 1.000 ft 612825212218 P
