Artikelnummer: 8866

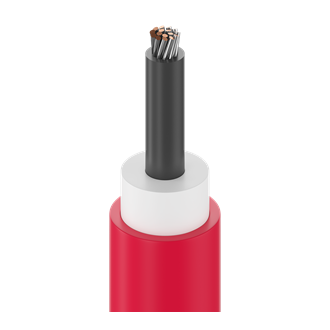

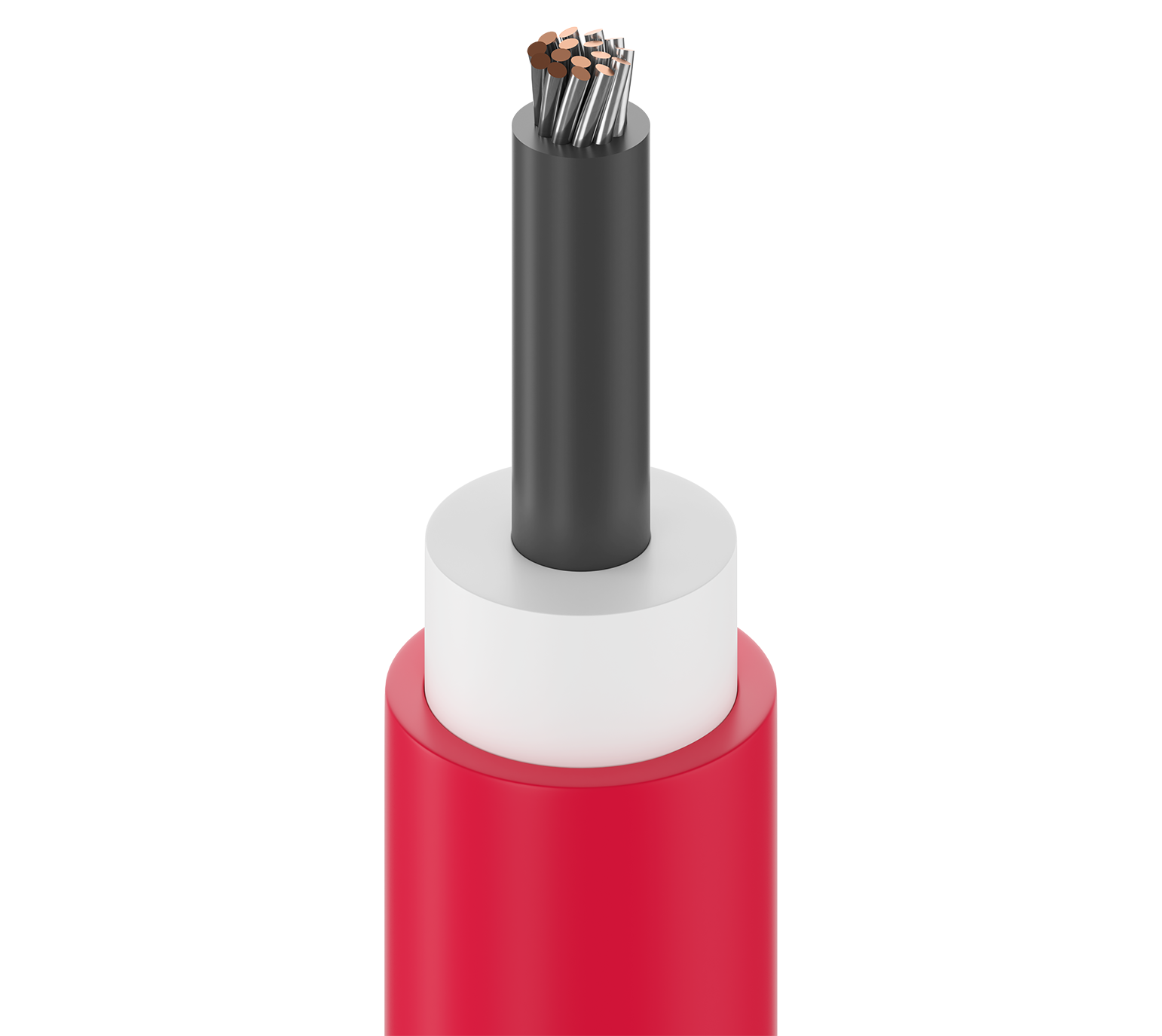

Zuleitungsdraht, Nr. 18 Str TC (verzinntes Kupfer), Leitfähige PO/PO-Isol., PVC-Ummantelung, 40 kV

Niedrigtemperatur-Zuleitungsdraht aus Kunststoff, 18AWG (16x30) verzinntes Kupfer, Leitfähige PO/PO-Isolierung, äußere Ummantelung aus PVC, 40 kV

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8866
  • 8866
1 von 1

Technische Daten

Alle aufklappen

Mögliche Anwendungen

interne Verdrahtung von elektronischen Geräten, Anwendungen im Hochspannungsbereich

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Leiter 1 18 AWG 16x30 TC – Verzinntes Kupfer

Isolierung

Material Nenndicke Nenndurchmesser der Isolierung
PO – Polyolefin 0,057 Zoll (1,4 mm) 0,178 Zoll (4,52 mm)

Tabellenhinweise

.008 Zoll leitfähiges Polyethylen über Verseilung.

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,015 Zoll (0,38 mm) 0,208 Zoll (5,28 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,208 Zoll (5,28 mm)

Elektrik

Nennwert Leiter DCR Max. Bemessungsstrom
1,25 Ohm/1000 Fuß Einzelner Leiter im Außenbereich bei 30 ºC: 62,0 A

Speisung

Nennspannung Durchschlagspannung
40.000 V Gleichstrom, 11.000 V RMS (Wechselstrom (60 Hertz)) 80.000 V (Gleichstrom)

Temperatur

UL-Temperatur Betrieb
80 °C -40 °C bis +80 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
2,08 Zoll (52,8 mm) 2,08 Zoll (52,8 mm)

Maximale Zugspannung

53 lbs (24 kg)

Gewicht Kabelgebinde

20 lbs/1000 Fuß

Umweltverträglichkeit

Außenbereiche

Nachhaltigkeit

CA Prop 65

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.476 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.476 Revisionsdatum: 03.02.2025


Einen Fehler melden

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8866 002100 Rot Rolle 100 ft 612825217091
8866 002500 Rot Rolle 500 ft 612825217107 C
8866 002U500 Rot Rolle 500 ft 612825217084
