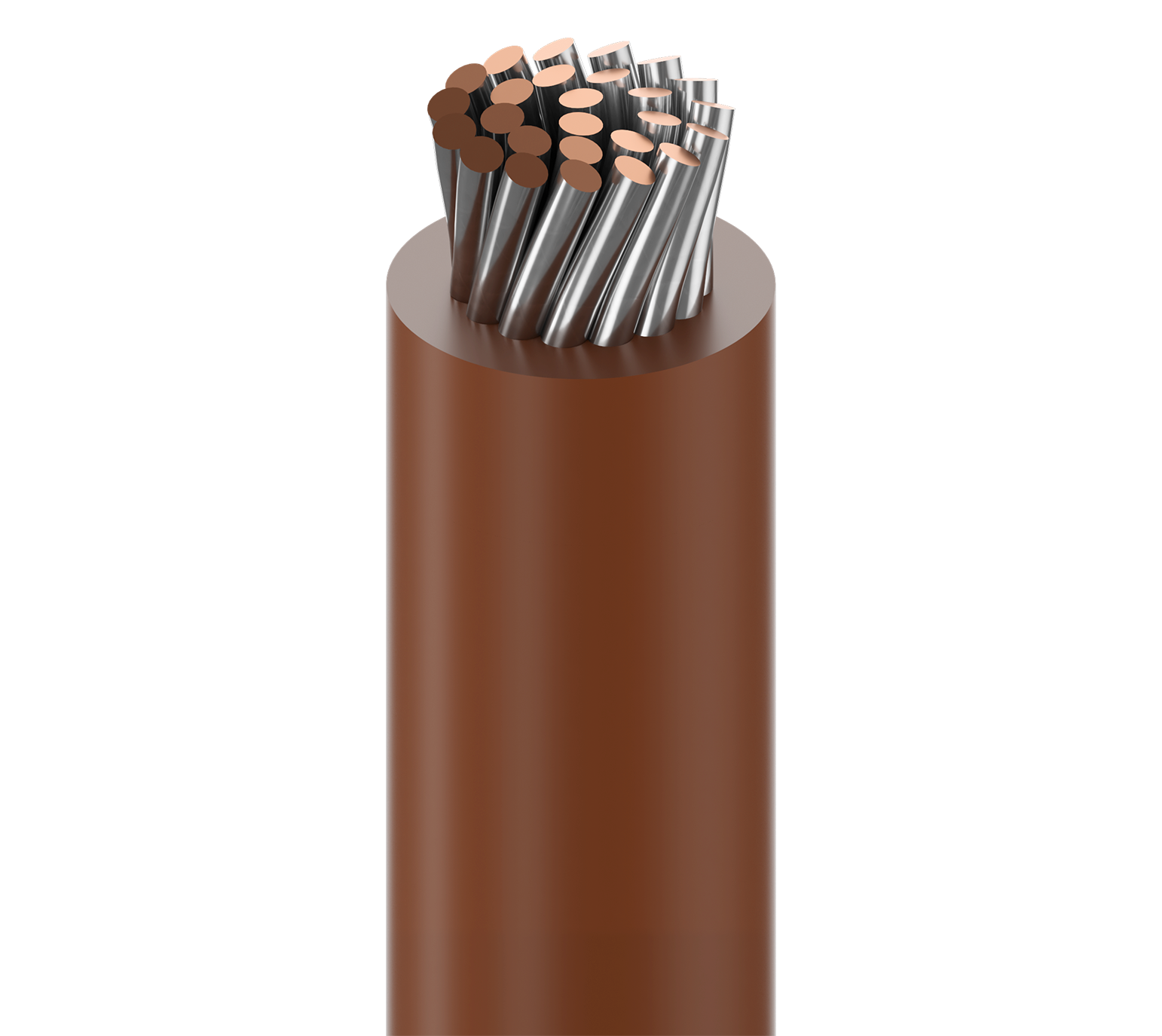

Niedrigtemperatur-Kunststoffanschlusskabel, 16AWG (26x30) verzinntes Kupfer, PVC-Isolierung, AWM 1007 AWM 1569 CSA-TYP TR-64 TRSR-64

Technische Daten

Mögliche Anwendungen	Verbindungsschaltungen, interne Verkabelung von Computer- und elektronischen Geräten, interne Verkabelung von Haushaltsgeräten

Leiter

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	1	16 AWG	26x30	TC - Tinned Copper

Material	Nom. Thickness	Nom. Insulation Diameter
PVC - Polyvinyl Chloride	0.016 in (0.41 mm)	0.092 in (2.3 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,092 Zoll (2,3 mm)

Nom. Conductor DCR	Max. Current
4.44 Ohm/1000ft	Single conductor in free air @ 30ºC: 28.8 A

UL Voltage Rating
300 V RMS

UL Temperature	Operating
105°C	-25°C To +105°C

Stationary Min.	Installation Min.
0.92 in (23 mm)	0.92 in (23 mm)

Maximale Zugspannung	35 lbs (16 kg)
Gewicht Kabelgebinde	12 Pfund/1000 Fuß

Umweltverträglichkeit	Innenbereich
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	VW-1
AWM-Compliance	AWM 1007, AWM 1569
CEC/C(UL)-Compliance	TRSR-64
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Aktualisierung und Überarbeitung	Revisionsnummer: 0.488 Revisionsdatum: 09-07-2025
Fußnote	P – STREIFENFARBEN AUF STANDARD-GRUNDFARBEN STRIPING ADDER VON $8.00/M= FÜR 1 ODER 2 STREIFEN. 10.000' MINDESTBESTELLMENGE FÜR FARBKOMBINATIONEN. AUFSTELLEN WIRD UNTERLIEGEN ZWEI STÜCK (+ ODER -) 10% PRO SPULE, MIT EINER MINDESTLÄNGE VON 100'.

Aktualisierung und Überarbeitung	Revisionsnummer: 0.488 Revisionsdatum: 09-07-2025
Fußnote	P – STREIFENFARBEN AUF STANDARD-GRUNDFARBEN STRIPING ADDER VON $8.00/M= FÜR 1 ODER 2 STREIFEN. 10.000' MINDESTBESTELLMENGE FÜR FARBKOMBINATIONEN. AUFSTELLEN WIRD UNTERLIEGEN ZWEI STÜCK (+ ODER -) 10% PRO SPULE, MIT EINER MINDESTLÄNGE VON 100'.

Artikelnr.	Farbe	Wicklung	Länge	UPC	Fußnote
9916 010100	Schwarz	Rolle	100 ft	612825261988
9916 0101000	Schwarz	Rolle	1.000 ft	612825261995	P
9916 0105000	Schwarz	Rolle	5.000 ft	612825262008	P
9916 013100	Dunkelblau	Rolle	100 ft	612825262015
9916 0131000	Dunkelblau	Rolle	1.000 ft	612825262022	P
9916 001100	Braun	Rolle	100 ft	612825261797
9916 0011000	Braun	Rolle	1.000 ft	612825261803	P
9916 0081000	Grau	Rolle	1.000 ft	612825261933	P
9916 005100	Dunkelgrün	Rolle	100 ft	612825261896
9916 0051000	Dunkelgrün	Rolle	1.000 ft	612825261902	P
9916 0031000	Orange	Rolle	1.000 ft	612825261858	P
9916 002100	Rot	Rolle	100 ft	612825261827
9916 0021000	Rot	Rolle	1.000 ft	612825261834	P
9916 0025000	Rot	Rolle	5.000 ft	612825261841	P
9916 007100	Violett	Rolle	100 ft	612825261919
9916 0071000	Violett	Rolle	1.000 ft	612825261926	P
9916 009100	Weiß	Rolle	100 ft	612825261940
9916 0091000	Weiß	Rolle	1.000 ft	612825261957	P
9916 0095000	Weiß	Rolle	5.000 ft	612825261964	P
9916 004100	Gelb	Rolle	100 ft	612825261865
9916 0041000	Gelb	Rolle	1.000 ft	612825261872	P
