Produktnummer: 1419A

RS232/422 Low Cap, #24-2pr, FPE, O/A-Folie, PVC Jkt, CM, 100 Ω

Computer-EIA-RS-232/422-Kabel, 2-paarig, 24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, Datalene®-Isolierung, Beldfoil®-Gesamtabschirmung (100 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer, PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

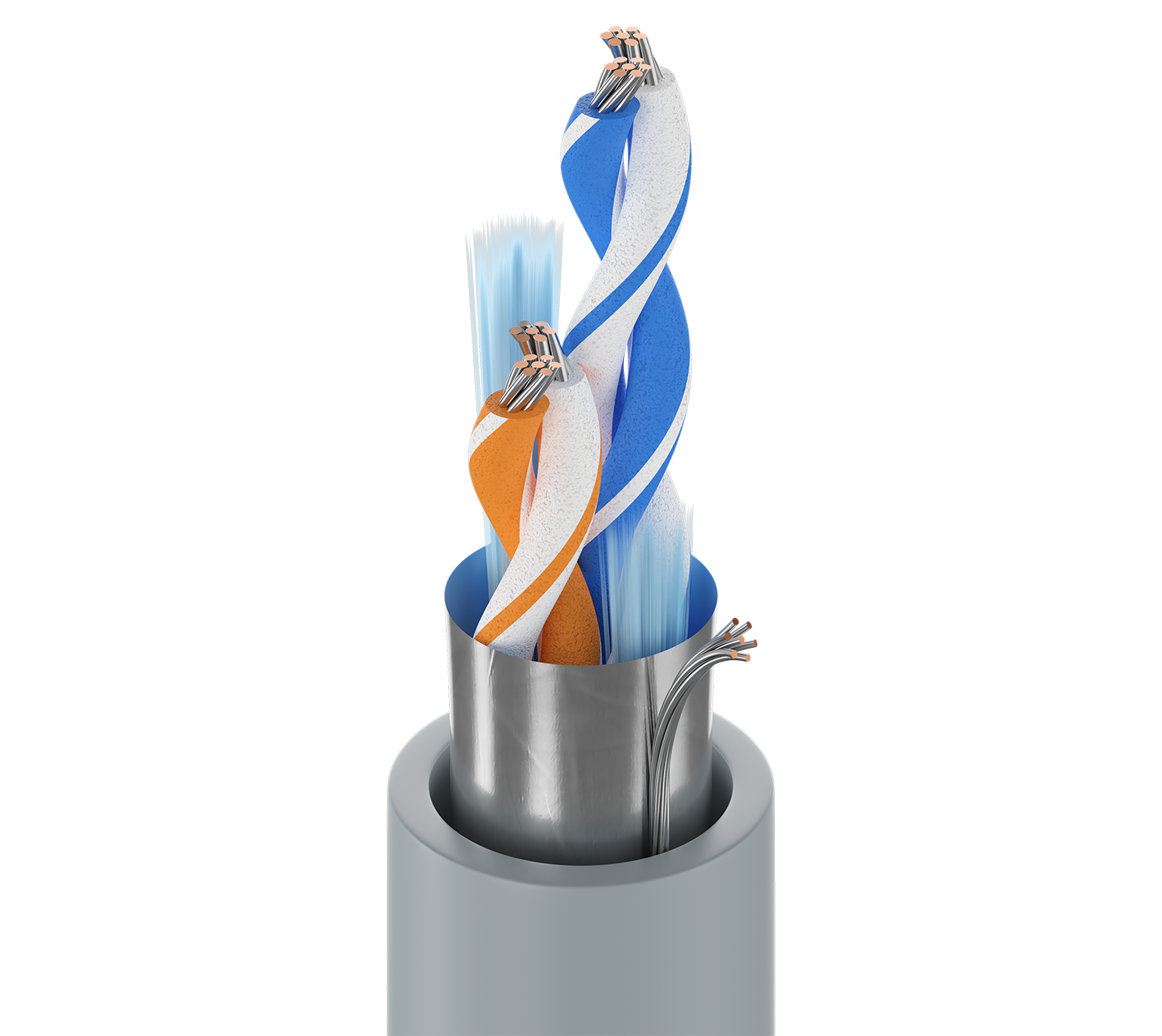

1419A
  • 1419A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

RS-232 Anwendungen über größere Entfernungen; RS-423 Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4-20 mA, 0-10 V, ...); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Panelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 2 24 AWG 7x32 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.013 in (0.33 mm) 0.049 in (1.2 mm) Western Electric Standard

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.248 in (6.30 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,248 Zoll (6,30 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 24 Ohm/1000ft 13 pF/ft (43 pF/m) 22 pF/ft (72 pF/m) 100 Ohm 0.21 µH/ft (0.69 µH/m) 78% 1.8 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

15,1 Ohm/1000 Fuß (49,5 Ohm/km)

Speisung

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

Temperatur

UL Temperature Operating
80°C -20°C to +80°C

Biegeradius

Stationary Min. Installation Min.
2.5 in (64 mm) 2.5 in (64 mm)

Maximale Zugspannung

22 lbs (10.0 kg)

Gewicht Kabelgebinde

27 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Entflammbarkeit/Brandverhalten

UL 1685, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CM

AWM-Compliance

AWM 2919

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Zu den Isolierungsmerkmalen von Datalene« zählen eine niedrige Dielektrizitätskonstante und ein Verlustfaktor für eine schnelle und verzerrungsarme Datenverarbeitung. Zu den physikalischen Eigenschaften gehören gute Druckfestigkeit und geringes Gewicht.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.552 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Y – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM 10 % BIS 20 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN. + KANN 2 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES JEDEN STÜCKS BETRÄGT 1500'.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.552 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Y – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM 10 % BIS 20 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN. + KANN 2 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES JEDEN STÜCKS BETRÄGT 1500'.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
1419A 0601000 Chrom 612825114949 C
1419A 06010000 Chrom 612825114956 C Y
1419A 060500 Chrom 612825114963 C
