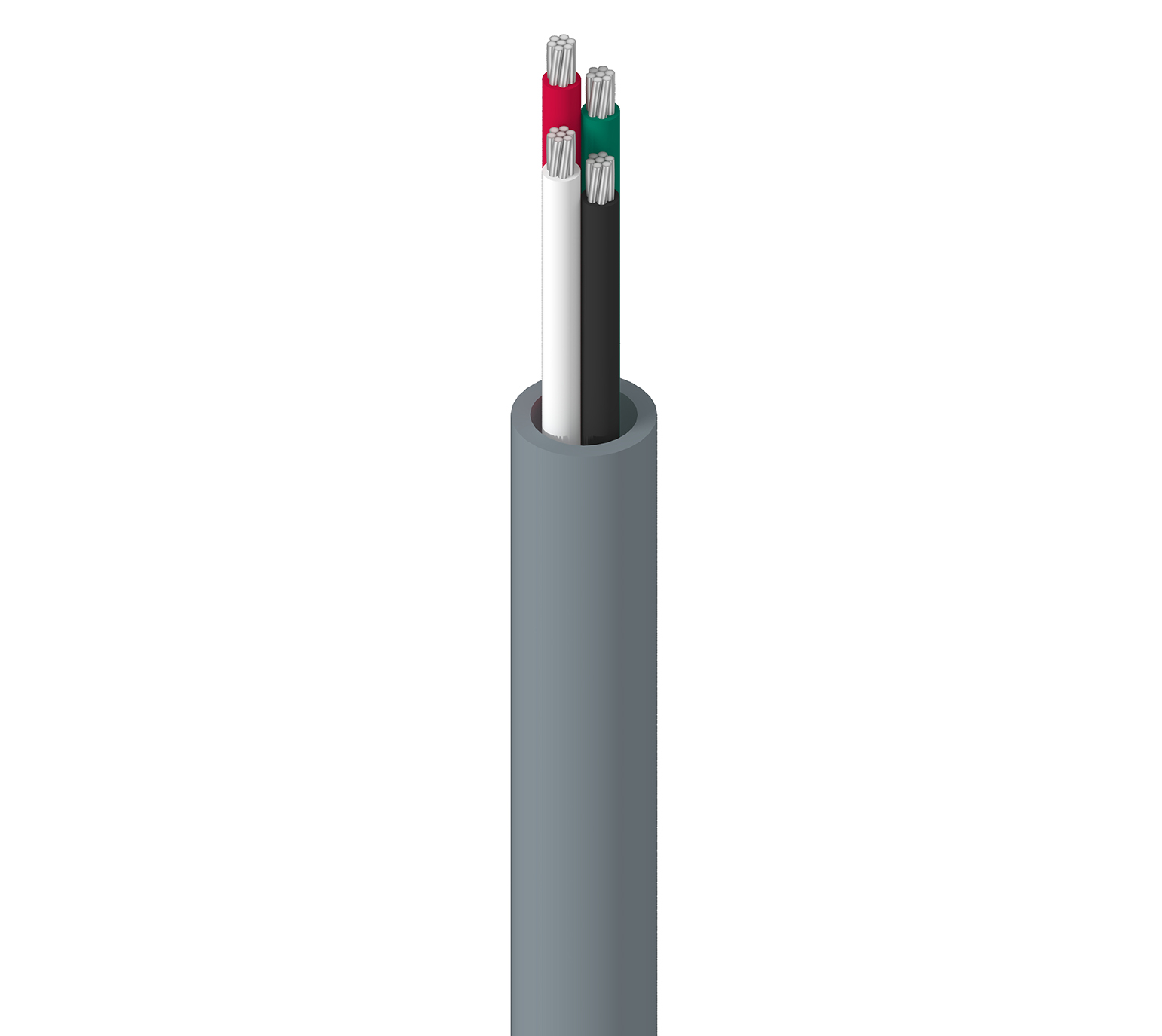

Product Number: 8444ZH
Electronic, 4 C #22 Str TC, PO Ins, LSZH Jkt, CMG
Elektronik, 4 Leiter 22AWG (7x30) verzinntes Kupfer, PO-Isolierung, äußere LSZH-Ummantelung, CMG
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Konstruktionsmerkmale
Leiter
| Komponente | Anzahl der Elemente | Größe | Verseilung | Material |
|---|---|---|---|---|
| Leiter | 4 | 22 AWG | 7x30 | TC – Verzinntes Kupfer |
Isolierung
| Komponente | Material | Nenndicke | Nenndurchmesser der Isolierung | Farbcodierung |
|---|---|---|---|---|
| Leiter | PP – Polypropylen | 0,011 Zoll (0,28 mm) | 0,050 Zoll (1,3 mm) | Schwarz, Weiß, Rot, Grün |
Äußere Abschirmung
| Abschirmungstyp | Material |
|---|---|
| Keine Abschirmung | Keine Abschirmung |
Äußere Ummantelung
| Material | Nenndicke | Nennwert Durchmesser |
|---|---|---|
| LSZH – Raucharm und halogenfrei (flammhemmend) | 0,032 Zoll (0,81 mm) | 0,185 Zoll |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,185 Zoll |
|---|
Elektrische Kenndaten
Elektrik
| Nennwert Leiter DCR | Nennkapazität Leiter-zu-Leiter | Max. Bemessungsstrom |
|---|---|---|
| 17,8 Ohm/1000 Fuß | 15 pF/Fuß (49 pF/m) | 2,32 Amp pro Leiter bei 25 ºC |
Speisung
| UL-Nennspannung |
|---|
| 300 V |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb |
|---|---|
| 75 °C | -20 °C bis +75 °C |
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 1,85 Zoll (47,0 mm) | 1,85 Zoll |
|
Maximale Zugspannung |
36,4 lbs (16,5 kg) |
|---|---|
|
Gewicht Kabelgebinde |
20 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Innenbereich, nicht halogeniert |
|---|---|
|
Entflammbarkeit/Brandverhalten |
UL 1685 FT4, FT4 |
|
NEC/UL-Compliance |
Artikel 800, CMG |
|
AWM-Compliance |
AWM 21307 |
|
CEC/C(UL)-Compliance |
CMG |
|
Einhaltung der europäischen Richtlinien |
EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.286 Revisionsdatum: 05.05.2023 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.286 Revisionsdatum: 05.05.2023 |
|---|
Artikelnummer
| Artikelnr. | Farbe | UPC |
|---|---|---|
| 8444ZH 0101000 | Schwarz | 612825382256 |
| 8444ZH 010500 | Schwarz | 612825382263 |
