Produktnummer: 8457MN

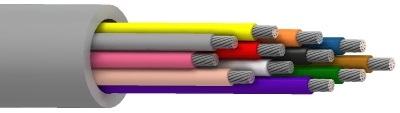

SpaceMaker™, 12 C #22 Str TC, PO Ins, PVC Jkt, AWM 2937

SpaceMaker™, 12 Leiter 22AWG (19x34) verzinntes Kupfer, PO-Isolierung, PVC-Außenmantel, AWM 2937

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8457MN
  • 8457MN
1 von 1

Technische Daten

Expand All

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 12 22 AWG 19x34 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PP - Polypropylene 0.010 in (0.25 mm) 0.050 in (1.3 mm) Black, White, Red, Green, Brown, Blue, Orange, Yellow, Purple, Gray, Pink, Tan

Äußere Abschirmung

Material
No Shield

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.240 in

Gesamtdurchmesser des Kabels (Nennwert)

0,240 Zoll

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Max. Current
18.1 Ohm/1000ft 16.6 pF/ft (54.5 pF/m) 51 Ohm 0.031 µH/ft (0.10 µH/m) 2.03 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
80°C -20°C To +80°C

Biegeradius

Stationary Min. Installation Min.
0.960 in (24.4 mm) 0.960 in

Maximale Zugspannung

114 lbs (51.7 kg)

Gewicht Kabelgebinde

41 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

AWM-Compliance

AWM 2937

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.202 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.202 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
8457MN 006100 Blau, hell Rolle 100 ft 612825389828
8457MN 0061000 Blau, hell Rolle 1.000 ft 612825389859
8457MN 008100 Grau Rolle 100 ft 612825389835
8457MN 0081000 Grau Rolle 1.000 ft 612825389866
8457MN 004100 Gelb Rolle 100 ft 612825389811
8457MN 0041000 Gelb Rolle 1.000 ft 612825389842
