Produktnummer: 8489

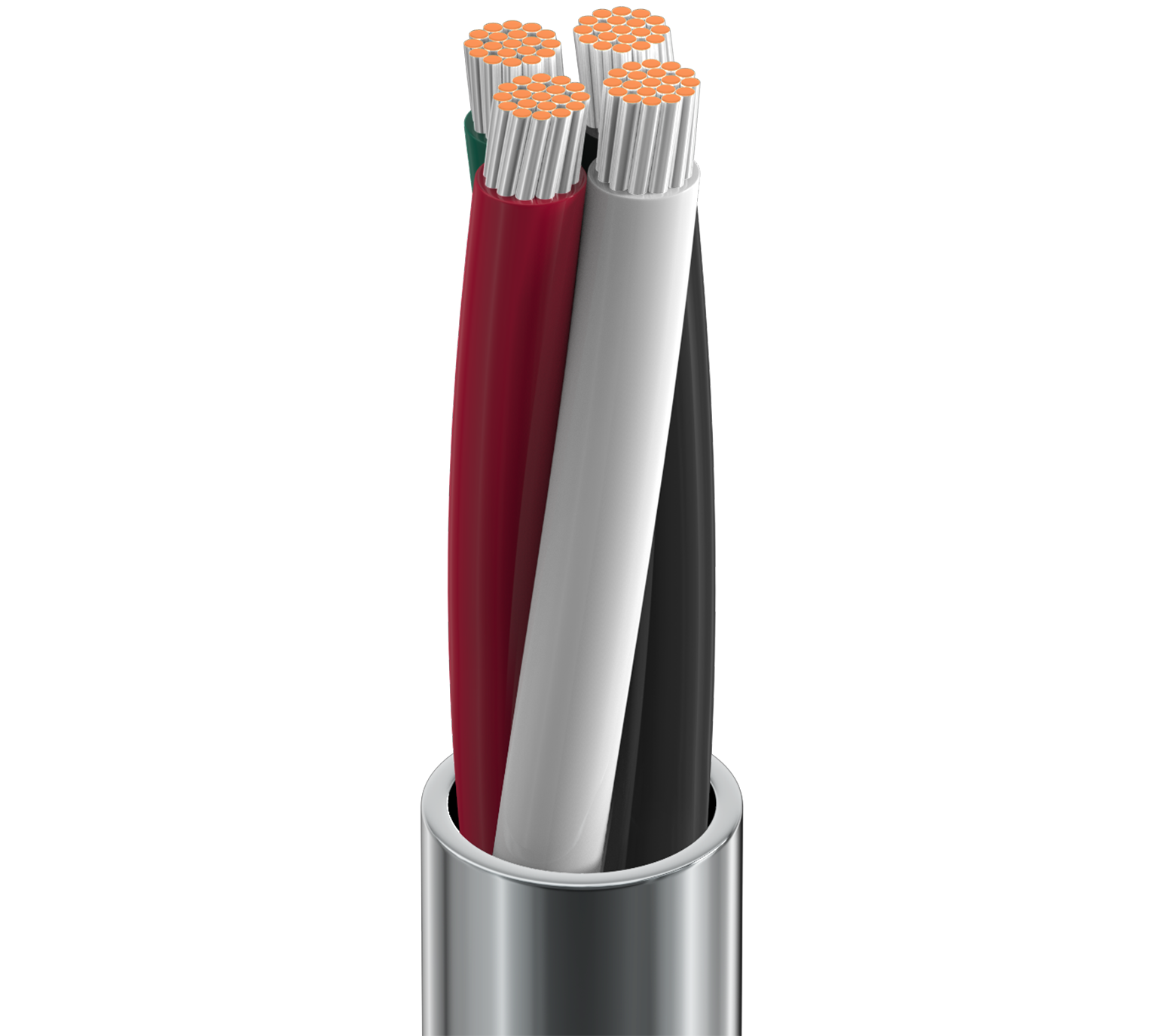

Elektronik, 4 C #18 Str TC, PVC-Isolierung, PVC-Ummantelung, CMG

Elektronisch, 4 Leiter 18AWG (19x30) verzinntes Kupfer, PVC-Isolierung, PVC-Außenmantel, CMG

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8489
  • 8489
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Niederspannungssteuerung (24 V, …); Line-Level-Audio; Sprachkommunikation; Panelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 4 18 AWG 19x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.018 in (0.46 mm) 0.081 in (2.1 mm) Black, White, Red, Green

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.264 in (6.71 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,264 Zoll (6,71 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
Conductor(s) 7.06 Ohm/1000ft 26 pF/ft (85 pF/m) 11.2 Amps per Conductor at 30ºC

Speisung

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2598)

Temperatur

UL Temperature Operating
60°C -20°C to +60°C

Biegeradius

Stationary Min. Installation Min.
2.6 in (66 mm) 2.6 in (66 mm)

Maximale Zugspannung

99 lbs (45 kg)

Gewicht Kabelgebinde

44 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL 1685 UL-Belastung , FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 725, Artikel 800, CMG, CL3

AWM-Compliance

AWM 2598

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

88489, 82489

Aktualisierung und Überarbeitung

Revisionsnummer: 0.516 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.516 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8489 060100 Chrom Rolle 100 ft 612825208754
8489 060250 Chrom Rolle 250 ft 612825208778
8489 060500 Chrom Rolle 500 ft 612825208785 C
8489 060U500 Chrom UnReel 500 ft 612825208747
8489 0601000 Chrom Rolle 1.000 ft 612825208761 C
8489 060U1000 Chrom UnReel 1.000 ft 612825208730
8489 0605000 Chrom Rolle 5.000 ft 612825208792
