Produktnummer: 8622

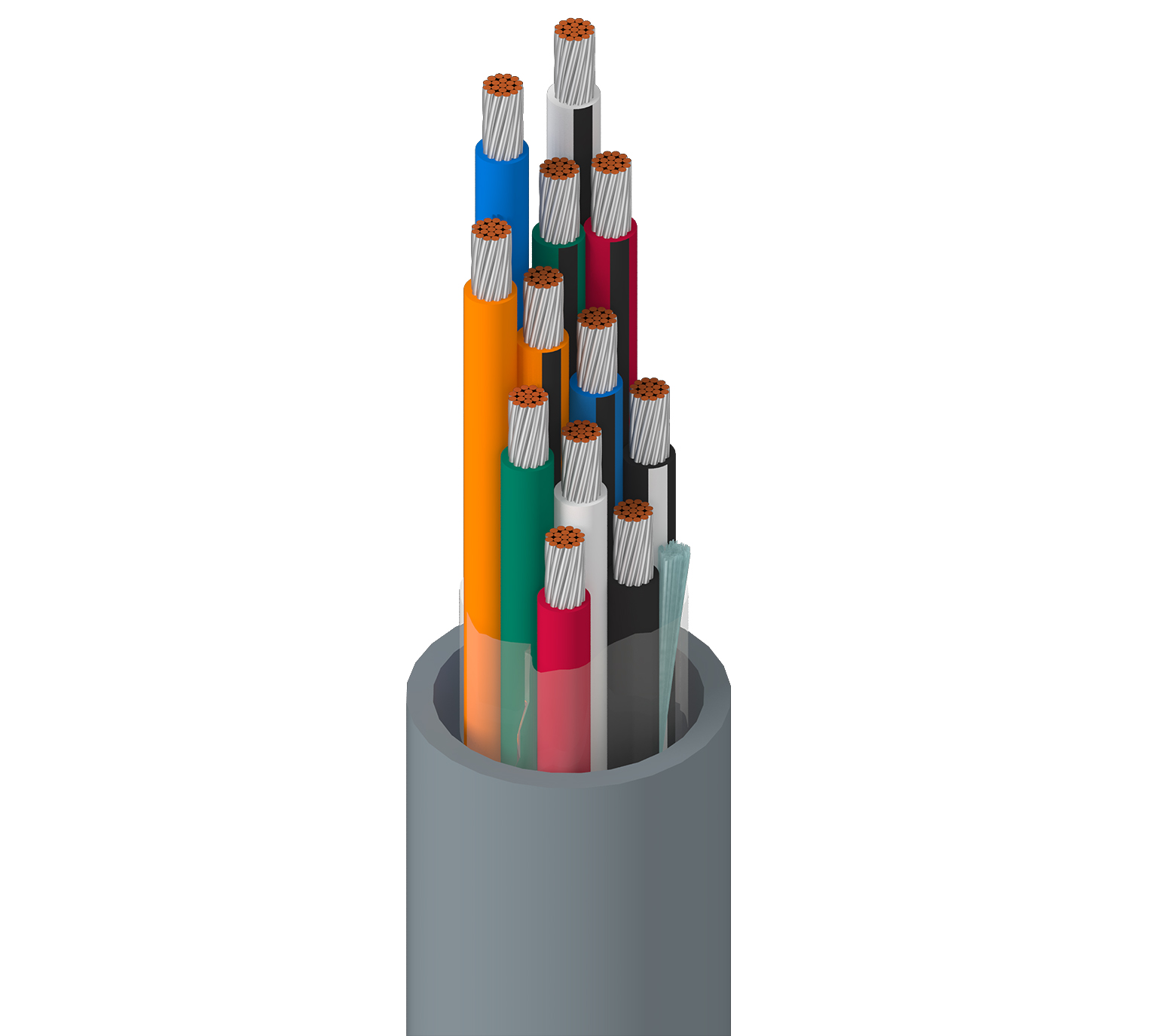

Elektronik, 12 C #16 Str TC, PVC-Isolierung, PVC-Ummantelung

Elektronisch, 12 Leiter 16AWG (19x29) verzinntes Kupfer, PVC-Isolierung, PVC-Außenmantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8622
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Analoge Signalsteuerung (bis zu 600 V); Line-Level-Audio; Sprachkommunikation; Panel-Verdrahtung &

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 12 16 AWG 19x29 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.031 in (0.79 mm) 0.121 in (3.07 mm) Black, White, Red, Green, Orange, Blue, White/Black Stripe, Red/Black Stripe, Green/Black Stripe, Orange/Black Stripe, Blue/Black Stripe, Black/White Stripe

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.060 in (1.5 mm) 0.627 in (15.9 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,627 Zoll (15,9 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
Conductor(s) 4.45 Ohm/1000ft 19.5 pF/ft (64.0 pF/m) 8.4 Amps per Conductor at 30ºC

Speisung

Voltage Rating
600 V

Temperatur

Operating
-30°C to +75°C

Biegeradius

Stationary Min. Installation Min.
6.3 in (160 mm) 6.3 in (160 mm)

Maximale Zugspannung

480 lbs (220 kg)

Gewicht Kabelgebinde

235 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL 1581 (VW-1), IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.513 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.513 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8622 060100 Chrom Rolle 100 ft 612825213550
8622 060500 Chrom Rolle 500 ft 612825213581 C
8622 0601000 Chrom Rolle 1.000 ft 612825213567 C
8622 0602000 Chrom Rolle 2.000 ft 612825213574 C Z
