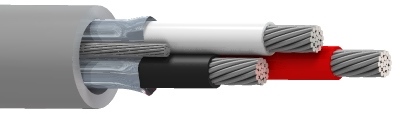

8770MN

SpaceMaker™, 3 C #18 Str TC (verzinntes Kupfer), PO-Isolierung, OS, PVC-Ummantelung, AWM 2937

…
SpaceMaker™, 3 Leiter 18AWG (41x34) verzinntes Kupfer, PO-Isolierung, Gesamte Beldfoil®-Abschirmung, äußere Ummantelung aus PVC, AWM 2937
Englisch
Angebot anfordern
Teilen
Muster anfordern Produktmeldungen erhalten
Technische Daten
Einen Fehler melden
Konstruktionsmerkmale
Leiter
Komponente AWG Verseilung Material Anzahl der Leiter
Leiter 18 41x34 TC – Verzinntes Kupfer 3
Isolierung
Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Leiter PP – Polypropylen 0,010 Zoll (0,25 mm) 0,067 Zoll (1,7 mm) Schwarz, Weiß, Rot
Äußere Abschirmung
Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 20 AWG (19 x 32) TC (verzinntes Kupfer)
Äußere Ummantelung
Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,016 Zoll (0,41 mm) 0,181 Zoll

Gesamtdurchmesser des Kabels (Nennwert)

0,181 Zoll

Elektrische Kenndaten
Elektrik
Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanzeigenschaft Max. Bemessungsstrom
7,06 Ohm/1000 Fuß 43,4 pF/ft (142 pF/m) 14,8 pF/ft (48,6 pF/m) 39 Ohm 5 Ampere pro Leiter bei 25 ºC
Speisung
UL-Nennspannung
300 V
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
80 °C -20 °C bis +80 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
0,724 Zoll (18,4 mm) 0,724 Zoll

Maximale Zugspannung

76,5 lbs (34,7 kg)

Gewicht Kabelgebinde

27 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenbereich

AWM-Compliance

AWM 2937

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Weitere Standard-Compliance(s)

NFPA 79

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.217 Revisionsdatum: 05.05.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Teilenummern
Artikelnr. Farbe Wicklung Länge UPC
8770MN 006100 Blau, hell Rolle 100 ft 612825386230
8770MN 0061000 Blau, hell Rolle 1.000 ft 612825386261
8770MN 008100 Grau Rolle 100 ft 612825386247
8770MN 0081000 Grau Rolle 1.000 ft 612825386278
8770MN 004100 Gelb Rolle 100 ft 612825386223
8770MN 0041000 Gelb Rolle 1.000 ft 612825386254
