Artikelnummer: 8772ZH

Elektronisch, 3 C #20 Str TC (verzinntes Kupfer), PO-Isolierung, OS, LSZH Jkt, CMG

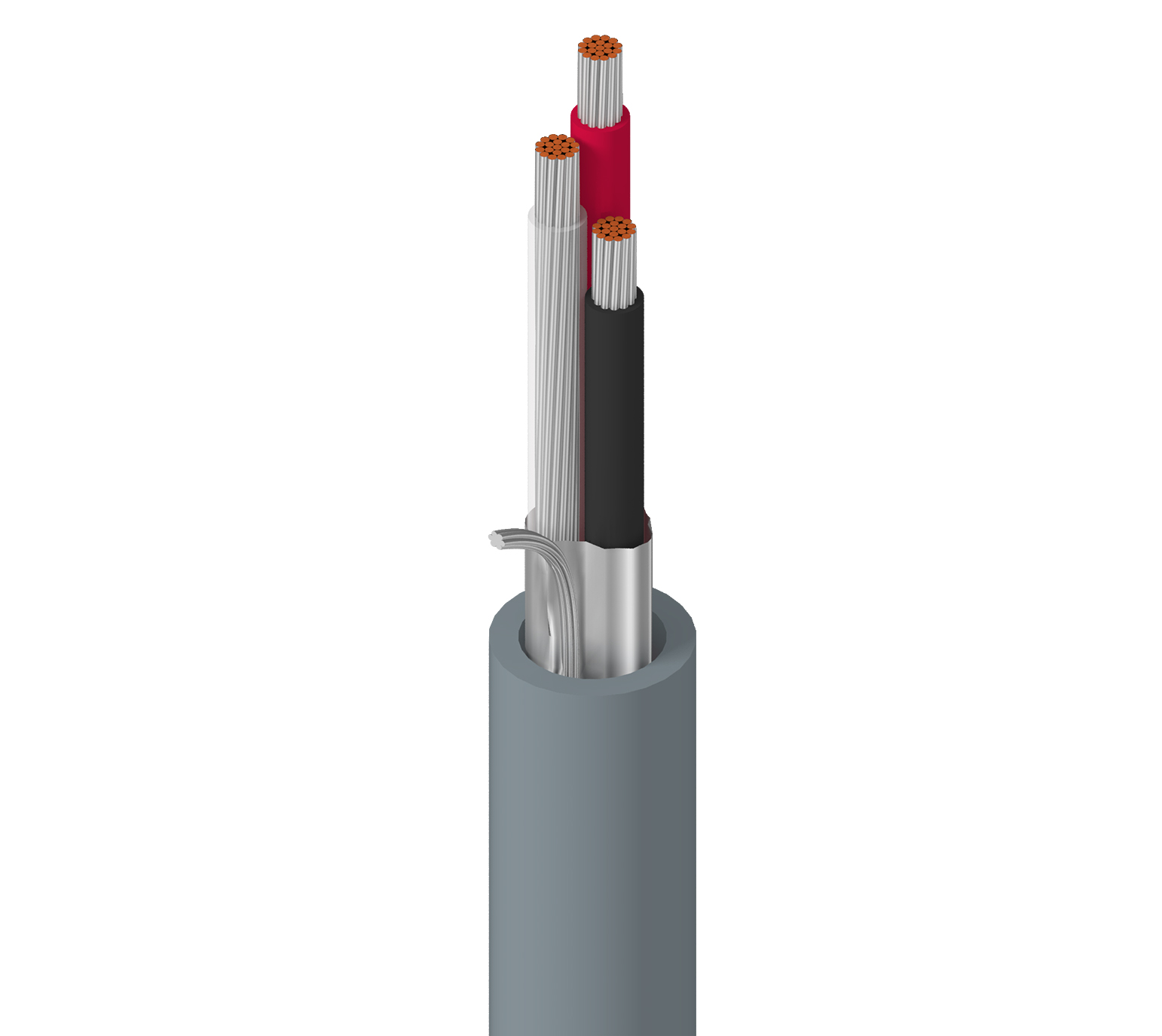

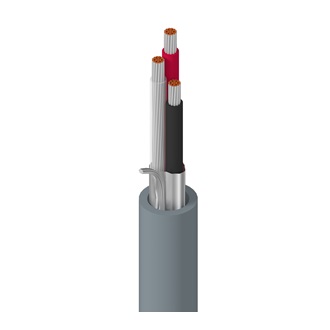

Elektronisch, 3 Leiter 20AWG (7x28) verzinntes Kupfer, PO-Isolierung, Gesamte Beldfoil®-Abschirmung, Äußere Ummantelung, CMG

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8772ZH
  • 8772ZH
1 von 1

Technische Daten

Alle aufklappen

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Leiter 3 20 AWG 7x28 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Leiter PE – Polyethylen 0,017 Zoll (0,43 mm) 0,070 Zoll (1,8 mm) Rot, Schwarz, Weiß

Äußere Abschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 20 AWG (7 x 28) TC (verzinntes Kupfer)

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
LSZH – Raucharm und halogenfrei (flammhemmend) 0,033 Zoll (0,84 mm) 0,218 Zoll

Gesamtdurchmesser des Kabels (Nennwert)

0,218 Zoll

Elektrik

Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Max. Bemessungsstrom
9,5 Ohm/1000 Fuß 27 pF/Fuß (89 pF/m) 51 pF/Fuß (170 pF/m) 3,9 Amp pro Leiter bei 25 ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

8,9 Ohm/1000 ft (29 Ohm/km)

Speisung

UL-Nennspannung
300 V

Temperatur

UL-Temperatur Betrieb
75 °C -20 °C bis +75 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
2,18 Zoll (55,4 mm) 2,18 Zoll

Maximale Zugspannung

45 lbs (20 kg)

Gewicht Kabelgebinde

29 lbs/1000 Fuß

Umweltverträglichkeit

Innenbereich, nicht halogeniert

Entflammbarkeit/Brandverhalten

UL 1685 FT4, FT4

NEC/UL-Compliance

Artikel 800, CMG

AWM-Compliance

AWM 21305

CEC/C(UL)-Compliance

CMG

ISO/IEC-Compliance

IEC 61034-2 – Rauchdichte min. Durchlässigkeit = 60 %

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfreie Compliance = Ja, IEC 60754-1 – Halogenmenge = 0, IEC 60754-2 – Halogensäuregasmenge – maximale Leitfähigkeit = 2,5 µS/mm, IEC 60754-2 – Halogensäuregasmenge – min. pH = 4,3

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.189 Revisionsdatum: 07.09.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.189 Revisionsdatum: 07.09.2025


Einen Fehler melden

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
8772ZH 0601000 Chrom Rolle 1.000 ft 612825382508
