Artikelnummer: 8778
Audio, Kontrolle und Instrumentierung, Nr. 22-6pr, PP, Einzelfolie, PVC-Ummantelung, CM

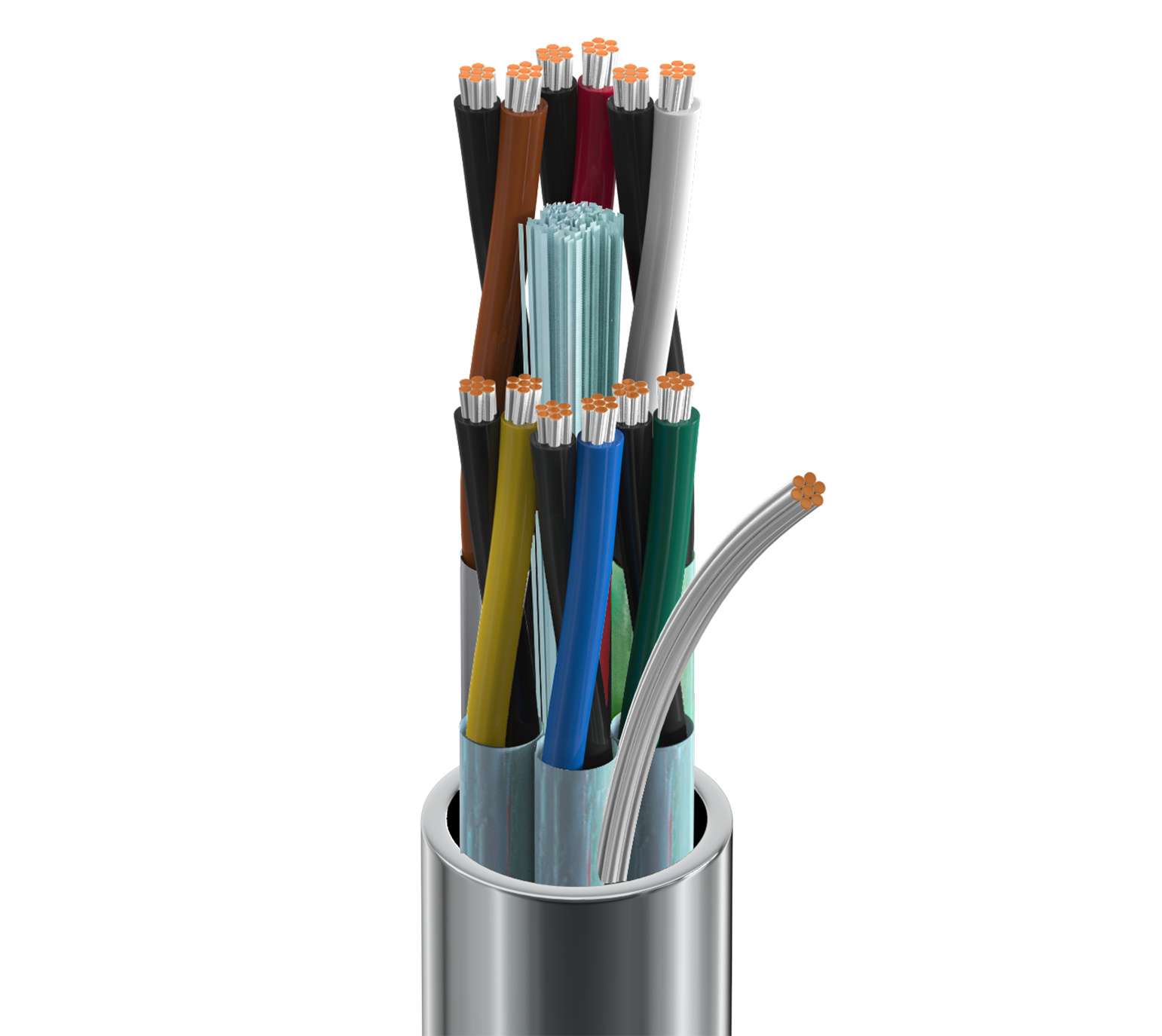

Audio, Steuer- und Instrumentierungskabel, 6-Paar, 22 AWG verseilt (7x30) mit verzinntem Kupferleiter, Polypropylen-Isolierung, einzeln geschirmte Paare mit Beldfoil® (100 % Abdeckung), durchgehende PVC-Ummantelung und 22 AWG verseilter Erdungsdraht aus verzinntem Kupfer.
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | analoge Niederspannungssignale (4–20 ma, 0–10 V, …); digitale Steuerung für Niederspannung (24 V, …); Bezugspegel-Audio; Computerkommunikation; Verdrahtung von Schaltschränken |
|---|
Konstruktionsmerkmale
Leiter
| Komponente | Anzahl der Elemente | Größe | Verseilung | Material |
|---|---|---|---|---|
| Paar(e) | 6 | 22 AWG | 7x30 | TC – Verzinntes Kupfer |
Isolierung
| Komponente | Material | Nenndicke | Nenndurchmesser der Isolierung | Farbcodierung |
|---|---|---|---|---|
| Paar(e) | PP – Polypropylen | 0,011 Zoll (0,28 mm) | 0,05 Zoll (1,3 mm) | Schwarz und Rot, Schwarz und Weiß, Schwarz und Grün, Schwarz und Blau, Schwarz und Gelb, Schwarz und Braun |
Innenabschirmung
| Komponente | Abschirmungstyp | Material | Abdeckung | Beidrahttyp | Anmerkungen |
|---|---|---|---|---|---|
| Paar(e) | Band | Bi-Laminat (Alum + Poly) | 100 % | 22 AWG (7 x 30) TC (verzinntes Kupfer) | jedes Paar |
Äußere Ummantelung
| Material | Nenndicke | Nennwert Durchmesser |
|---|---|---|
| PVC – Polyvinylchlorid | 0,034 Zoll (0,86 mm) | 0,352 Zoll (8,94 mm) |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,352 Zoll (8,94 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Komponente | Nennwert Leiter DCR | Nennwert Innenabschirmung DRC | Nennkapazität Leiter-zu-Leiter | Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) | Nennwert Impedanzeigenschaft | Nennwert Ausbreitungsgeschwindigkeit | Max. Bemessungsstrom |
|---|---|---|---|---|---|---|---|
| Paar(e) | 18,2 Ohm/1000 Fuß | 12,39 Ohm/1000 Fuß (40,65 Ohm/km) | 30 pF/Fuß (98 pF/m) | 55 pF/Fuß (180 pF/m) | 50 Ohm | 66 % | 1,96 Amp pro Leiter bei 25 ºC |
Speisung
| UL-Nennspannung |
|---|
| 300 V (CM), 30 V (UL AWM 2919) |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb |
|---|---|
| 80 °C | -20 °C bis +80 °C |
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 3,5 Zoll (89 mm) | 3,5 Zoll (89 mm) |
|
Maximale Zugspannung |
127 Pfund (57.6 kg) |
|---|---|
|
Gewicht Kabelgebinde |
70 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Innenbereich |
|---|---|
|
Nachhaltigkeit |
CA Prop 65 |
|
Entflammbarkeit/Brandverhalten |
UL 1685, FT4, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca; CPR UKCA Klasse: Eca |
|
NEC/UL-Compliance |
Artikel 800, CM |
|
AWM-Compliance |
AWM 2919 |
|
CEC/C(UL)-Compliance |
CM |
|
Einhaltung der europäischen Richtlinien |
EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Plenum-Nummer |
88778, 82778, 87778 |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.605 Revisionsdatum: 03.02.2025 |
|---|
Belden.GenericSpecificationTitle
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.605 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC/EAN | Fußnote |
|---|---|---|---|---|---|
| 8778,0130 | Chrom | Rolle | 30 m | 8719605019660 | |
| 8778 060100 | Chrom | Rolle | 100 ft | 612825216247 | |
| 8778,00152 | Chrom | Rolle | 152 m | 8719605019646 | |
| 8778 060250 | Chrom | Rolle | 250 ft | 612825216261 | C |
